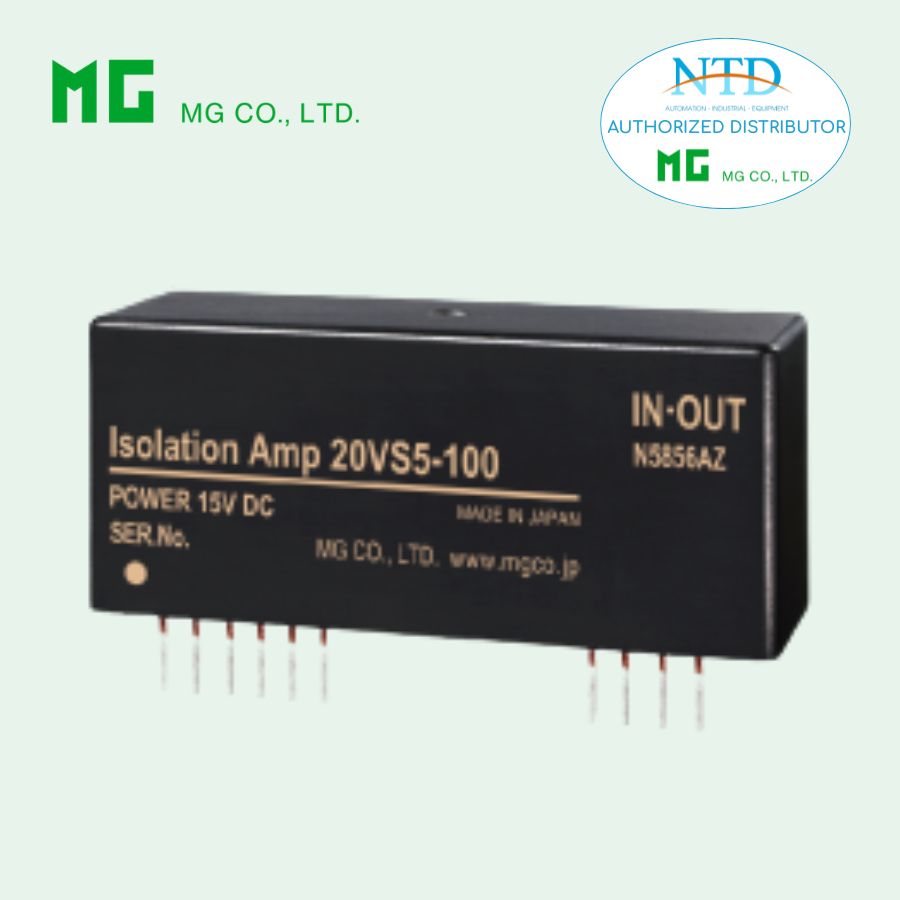

Bộ khuếch đại cách ly 20VS5-100 MG (M-System)

20VS5-100 là bộ khuếch đại cách ly (Isolation Amplifier) dạng Hybrid IC với khả năng khuếch đại hai chiều (bi-directional), cho phép tín hiệu truyền theo cả hai hướng giữa input và output. Sản phẩm giúp cách ly hiệu quả giữa các mạch, đồng thời đảm bảo tính linh hoạt trong thiết kế hệ thống điều khiển và đo lường.

Với khả năng cách ly lên đến 2.3 kV, thiết kế nhỏ gọn và tiêu thụ điện năng thấp, 20VS5-100 là giải pháp phù hợp cho các ứng dụng yêu cầu truyền tín hiệu hai chiều ổn định và chống nhiễu tốt trong môi trường công nghiệp.

Đặc điểm nổi bật

• Khuếch đại hai chiều (bi-directional), linh hoạt trong truyền tín hiệu

• Cách ly lên đến 2.3 kV giữa input và output/nguồn

• Có thể sử dụng cho cả cách ly đầu vào hoặc đầu ra

• Dải tín hiệu linh hoạt theo nguồn cấp

• Băng thông cao khoảng 5 kHz

• Thời gian đáp ứng nhanh ≤ 90 µs

• CMRR cao ≥ 100 dB, chống nhiễu hiệu quả

• Thiết kế nhỏ gọn, tiết kiệm diện tích PCB

• Tiêu thụ điện năng thấp

• Vỏ nhựa chống cháy, phù hợp môi trường công nghiệp

Thông số kỹ thuật

Model: 20VS5-100-U

Ngõ vào (Input)

• Dải điện áp:

  • -7 đến +7 V DC (tại nguồn 15 V)

  • -5 đến +5 V DC (tại nguồn 11.5 V)

• Trở kháng đầu vào: ≥ 3 kΩ

• Điện áp quá tải: 15 V DC liên tục

• Điện áp offset: ±15 mV

Ngõ ra (Output)

• Dải điện áp:

  • -7 đến +7 V DC (tại nguồn 15 V)

  • -5 đến +5 V DC (tại nguồn 11.5 V)

• Tải: ≥ 1 MΩ

• Trở kháng đầu ra: ≤ 1 kΩ

Nguồn cấp

• Điện áp: 15 V DC (dải hoạt động 11.5 – 16 V)

• Dòng tiêu thụ: khoảng 7 mA (không tải)

• Ripple: tối đa 2% p-p

Nguồn tham chiếu

• Điện áp: ±15 V DC (typ. @15 V)

• Điện áp: ±11 V DC (typ. @11.5 V)

• Dòng tải: ≤ 3 mA

Đặc tính cách ly

• Điện áp cách ly: 2300 V AC / 1 phút

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

Hiệu suất

• Độ tuyến tính: ±0.2%

• Hệ số nhiệt:

  • Offset drift: 50 ppm/°C

  • Span drift: 100 ppm/°C

• Băng thông: khoảng 5 kHz (-3 dB)

• Thời gian đáp ứng: ≤ 90 µs

• Hệ số khuếch đại: ×0.95 ±15%

• CMRR: ≥ 100 dB (50/60 Hz)

Điều kiện hoạt động

• Nhiệt độ: -10 đến +70°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Cơ khí

• Cấu trúc: Hybrid IC

• Vật liệu vỏ: nhựa chống cháy (màu đen)

• Lắp đặt: hàn trên PCB

• Trọng lượng: khoảng 50 g

Ứng dụng phổ biến

• Hệ thống cần truyền tín hiệu analog hai chiều

• Cách ly tín hiệu trong hệ thống vi xử lý, PLC, DCS

• Ứng dụng đo lường và điều khiển linh hoạt

• Giảm nhiễu trong môi trường công nghiệp

• Thiết bị giao tiếp analog giữa các khối hệ thống

• Nhà sản xuất thiết bị (OEM) cần giải pháp cách ly đa năng
