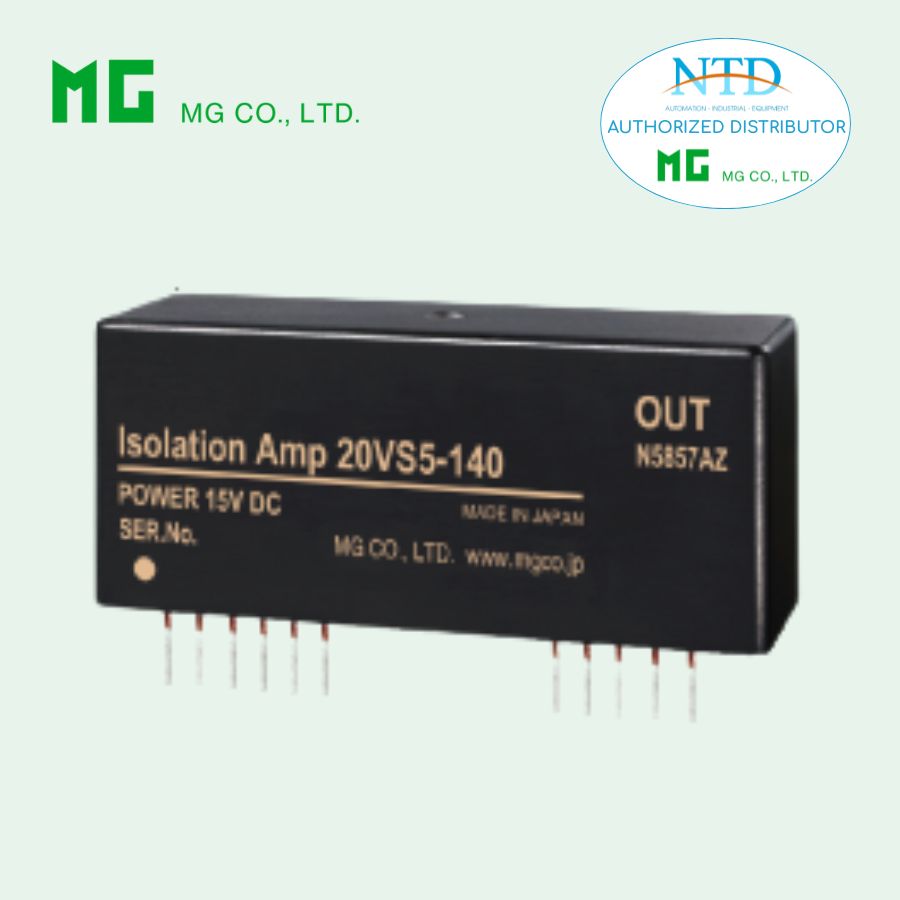

Bộ khuếch đại cách ly 20VS5-140 MG (M-System)

20VS5-140 là bộ khuếch đại cách ly dạng Hybrid IC với thiết kế cách ly đầu ra (output isolation), giúp tách biệt hiệu quả giữa tín hiệu output với input và nguồn cấp. Sản phẩm được tối ưu với điện dung ký sinh thấp, giúp giảm nhiễu và đảm bảo độ ổn định tín hiệu trong các hệ thống yêu cầu độ chính xác cao.

Với khả năng cách ly lên đến 2.3 kV, kích thước nhỏ gọn và hiệu suất ổn định, 20VS5-140 là lựa chọn phù hợp cho các ứng dụng điều khiển và đo lường trong môi trường công nghiệp.

Đặc điểm nổi bật

• Thiết kế cách ly đầu ra giữa output với input và nguồn

• Điện áp cách ly cao lên đến 2.3 kV

• Điện dung ký sinh thấp, giảm nhiễu hiệu quả

• Dải tín hiệu linh hoạt theo nguồn cấp

• Độ tuyến tính cao ±0.05%

• Băng thông khoảng 5 kHz

• Thời gian đáp ứng nhanh ≤ 90 µs

• CMRR cao ≥ 100 dB

• Thiết kế nhỏ gọn, tiết kiệm diện tích PCB

• Tiêu thụ điện năng thấp

Thông số kỹ thuật

Model: 20VS5-140-U

Ngõ vào (Input)

• Dải điện áp:

  • -7 đến +7 V DC (tại nguồn 15 V)

  • -5 đến +5 V DC (tại nguồn 11.5 V)

• Trở kháng đầu vào: ≥ 1 MΩ

• Điện áp quá tải: 30 V DC liên tục

• Điện áp offset: ±15 mV

• Dòng bias: 0.5 nA (typ. @25°C)

Ngõ ra (Output)

• Dải điện áp:

  • -7 đến +7 V DC (tại nguồn 15 V)

  • -5 đến +5 V DC (tại nguồn 11.5 V)

• Tải: ≥ 5 kΩ

• Trở kháng đầu ra: ≤ 5 Ω

Nguồn cấp

• Điện áp: 15 V DC (dải hoạt động 11.5 – 16 V)

• Dòng tiêu thụ: khoảng 7 mA (không tải)

• Ripple: tối đa 2% p-p

Nguồn tham chiếu

• Điện áp: ±15 V DC (typ. @15 V)

• Điện áp: ±11 V DC (typ. @11.5 V)

• Dòng tải: ≤ 3 mA

Đặc tính cách ly

• Điện áp cách ly: 2300 V AC / 1 phút

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

Hiệu suất

• Độ tuyến tính: ±0.05%

• Hệ số nhiệt:

  • Offset drift: 30 ppm/°C

  • Span drift: 100 ppm/°C

• Băng thông: khoảng 5 kHz (-3 dB)

• Thời gian đáp ứng: ≤ 90 µs

• Hệ số khuếch đại: ×0.95 ±5%

• CMRR: ≥ 100 dB (50/60 Hz)

Điều kiện hoạt động

• Nhiệt độ: -10 đến +70°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Cơ khí

• Cấu trúc: Hybrid IC

• Vật liệu vỏ: nhựa chống cháy (màu đen)

• Lắp đặt: hàn trên PCB

• Trọng lượng: khoảng 50 g

Ứng dụng phổ biến

• Cách ly tín hiệu đầu ra trong hệ thống PLC, DCS

• Giảm nhiễu mode chung trong hệ thống điều khiển

• Ứng dụng trong môi trường công nghiệp có nhiễu cao

• Thiết bị đo lường và giám sát tín hiệu analog

• Giao tiếp tín hiệu giữa các khối hệ thống

• Nhà sản xuất thiết bị (OEM) cần giải pháp cách ly nhỏ gọn và ổn định
