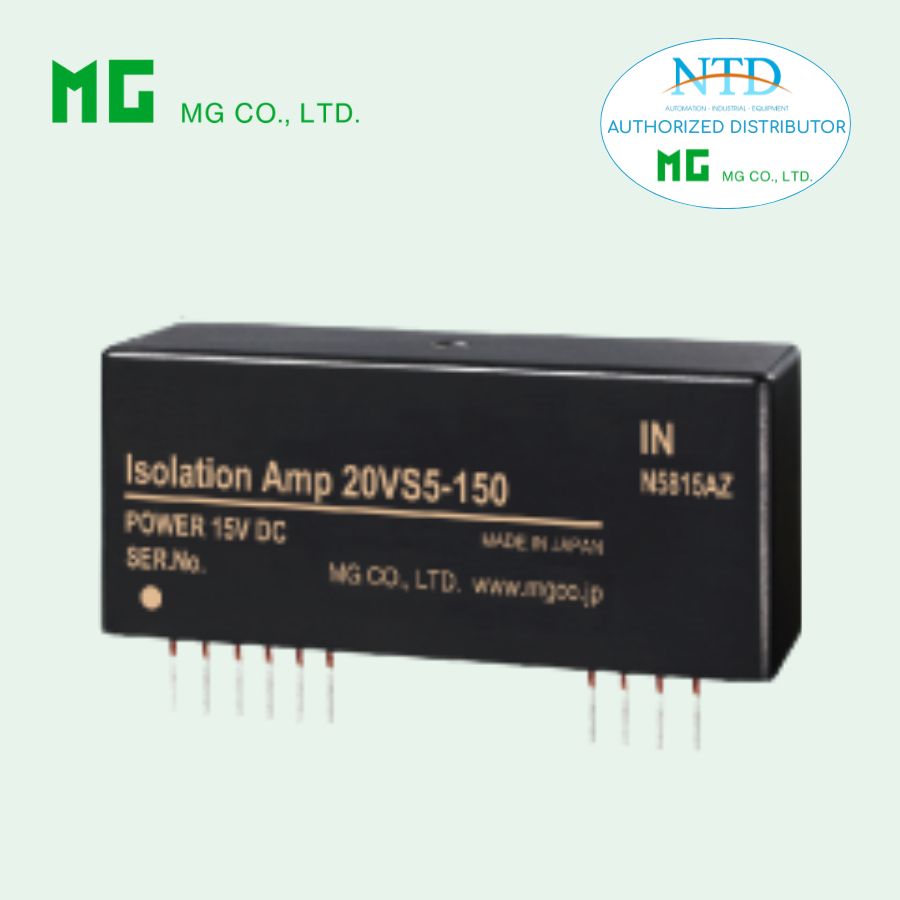

Bộ khuếch đại cách ly 20VS5-150 MG (M-System)

20VS5-150 là bộ khuếch đại cách ly (Isolation Amplifier) dạng Hybrid IC với thiết kế cách ly đầu vào (input isolation), cho phép truyền tín hiệu ổn định và an toàn giữa các khối mạch trong hệ thống. Sản phẩm nổi bật với khả năng điều chỉnh hệ số khuếch đại linh hoạt từ ×1 đến ×100, phù hợp cho nhiều mức tín hiệu khác nhau.

Với khả năng cách ly lên đến 2.3 kV, điện dung ký sinh thấp và thiết kế nhỏ gọn, 20VS5-150 là giải pháp hiệu quả cho các ứng dụng đo lường và điều khiển yêu cầu độ chính xác cao và khả năng chống nhiễu tốt.

Đặc điểm nổi bật

• Thiết kế cách ly đầu vào giữa input với output và nguồn

• Điện áp cách ly cao lên đến 2.3 kV

• Dải điều chỉnh gain rộng từ ×1 đến ×100

• Điện dung ký sinh thấp, giảm nhiễu hiệu quả

• Độ tuyến tính cao ±0.05%

• Băng thông khoảng 5 kHz

• Thời gian đáp ứng nhanh ≤ 90 µs

• CMRR cao ≥ 100 dB

• Thiết kế nhỏ gọn, tiết kiệm diện tích PCB

• Tiêu thụ điện năng thấp

Thông số kỹ thuật

Model: 20VS5-150-U

Ngõ vào (Input)

• Dải điện áp:

  • -7 đến +7 V DC (tại nguồn 15 V)

  • -5 đến +5 V DC (tại nguồn 11.5 V)

• Trở kháng đầu vào: ≥ 1 MΩ

• Điện áp quá tải: 30 V DC liên tục

• Điện áp offset: ±15 mV

• Dòng bias: 0.5 nA (typ. @25°C)

Ngõ ra (Output)

• Dải điện áp:

  • -7 đến +7 V DC (tại nguồn 15 V)

  • -5 đến +5 V DC (tại nguồn 11.5 V)

• Tải: ≥ 2.5 kΩ

• Trở kháng đầu ra: ≤ 1 Ω

Nguồn cấp

• Điện áp: 15 V DC (dải hoạt động 11.5 – 16 V)

• Dòng tiêu thụ: khoảng 7 mA (không tải)

• Ripple: tối đa 2% p-p

Nguồn tham chiếu

• Điện áp: ±15 V DC (typ. @15 V)

• Điện áp: ±11 V DC (typ. @11.5 V)

• Dòng tải: ≤ 2 mA

Đặc tính cách ly

• Điện áp cách ly: 2300 V AC / 1 phút

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

Hiệu suất

• Độ tuyến tính: ±0.05%

• Hệ số nhiệt:

  • Offset drift: 30 ppm/°C

  • Span drift: 50 ppm/°C

• Băng thông: khoảng 5 kHz (-3 dB)

• Thời gian đáp ứng: ≤ 90 µs

• Hệ số khuếch đại: ×0.95 ±5%

• Dải điều chỉnh gain: ×1 đến ×100

• CMRR: ≥ 100 dB (50/60 Hz)

Điều kiện hoạt động

• Nhiệt độ: -10 đến +70°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Cơ khí

• Cấu trúc: Hybrid IC

• Vật liệu vỏ: nhựa chống cháy (màu đen)

• Lắp đặt: hàn trên PCB

• Trọng lượng: khoảng 50 g

Ứng dụng phổ biến

• Khuếch đại và cách ly tín hiệu analog trong công nghiệp

• Xử lý tín hiệu cảm biến với nhiều mức tín hiệu khác nhau

• Hệ thống PLC, DCS, vi xử lý cần chống nhiễu

• Ứng dụng đo lường yêu cầu độ chính xác cao

• Môi trường có nhiễu điện từ lớn

• Nhà sản xuất thiết bị (OEM) cần giải pháp khuếch đại và cách ly linh hoạt
