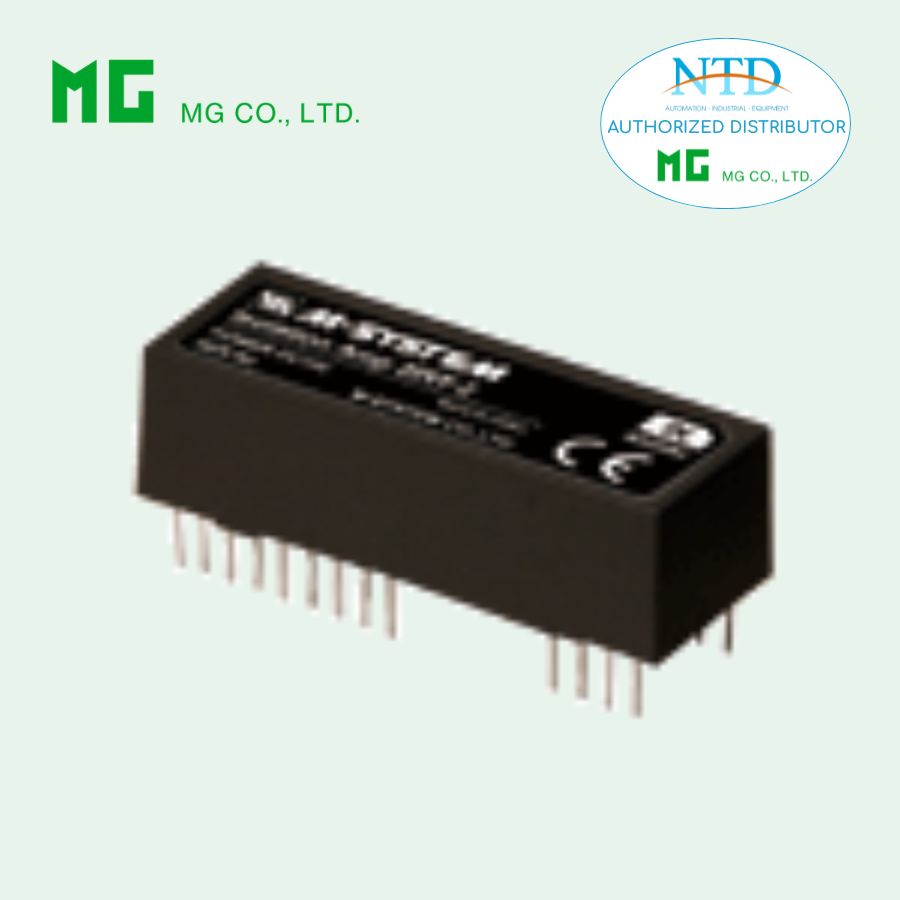

Bộ khuếch đại cách ly 20VS5-170 MG (M-System)

20VS5-170-S là bộ khuếch đại cách ly (Isolation Amplifier) dạng Hybrid IC với thiết kế cách ly đầu ra và ngõ ra dòng (current output). Sản phẩm cho phép chuyển đổi tín hiệu điện áp 0-5 V DC sang tín hiệu dòng 0-20 mA, phù hợp với các hệ thống truyền tín hiệu công nghiệp tiêu chuẩn.

Với độ tuyến tính cao, tiêu thụ điện năng thấp và khả năng cách ly lên đến 1500 VAC, 20VS5-170-S giúp đảm bảo tín hiệu ổn định, giảm nhiễu và tăng độ an toàn cho hệ thống điều khiển.

Đặc điểm nổi bật

• Thiết kế cách ly đầu ra giữa input/nguồn với output

• Ngõ ra dòng chuẩn 0 – 20 mA

• Độ tuyến tính cao ±0.05%

• Tiêu thụ điện năng thấp

• Kích thước nhỏ gọn, tiết kiệm diện tích PCB

• Điện áp cách ly lên đến 1500 VAC

• CMRR cao ≥ 100 dB, chống nhiễu hiệu quả

• Có thể điều chỉnh hệ số khuếch đại từ ×1 đến ×10

• Phù hợp với nguồn cấp 12 V DC

Thông số kỹ thuật

Model: 20VS5-170-S

Ngõ vào (Input)

• Dải điện áp: 0 – 5.5 V DC

• Trở kháng đầu vào: ≥ 1 MΩ

• Điện áp quá tải: 30 V DC liên tục

• Điện áp offset: ±15 mV

• Dòng bias: 2 nA (typ. @25°C)

Ngõ ra (Output)

• Dải dòng: 0 – 22 mA DC (chuẩn 0 – 20 mA)

• Tải: ≤ 750 Ω (tại 12 V và 20 mA)

• Trở kháng đầu ra: ≥ 1 MΩ

Nguồn cấp

• Điện áp: 12 V DC

• Dải hoạt động: ±10%

• Dòng tiêu thụ: khoảng 60 mA (tại 20 mA output)

• Ripple: tối đa 2% p-p

Đặc tính cách ly

• Điện áp cách ly: 1500 V AC / 1 phút

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

Hiệu suất

• Độ tuyến tính: ±0.05%

• Hệ số nhiệt:

  • Offset drift: 20 ppm/°C

  • Span drift: 100 ppm/°C

• Băng thông: khoảng 500 Hz (-3 dB)

• Thời gian đáp ứng: ≤ 1 ms

• Hệ số khuếch đại: ×1 ±10% (tải 250 Ω)

• Dải điều chỉnh gain: ×1 đến ×10

• CMRR: ≥ 100 dB (50/60 Hz)

Điều kiện hoạt động

• Nhiệt độ: -10 đến +70°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Cơ khí

• Cấu trúc: Hybrid IC

• Lắp đặt: hàn trên PCB

• Trọng lượng: khoảng 10 g

Ứng dụng phổ biến

• Chuyển đổi tín hiệu 0 – 5 V sang 4 – 20 mA trong công nghiệp

• Truyền tín hiệu khoảng cách xa với độ ổn định cao

• Cách ly tín hiệu đầu ra trong hệ thống PLC, DCS

• Giảm nhiễu mode chung trong môi trường công nghiệp

• Hệ thống đo lường và giám sát tín hiệu analog

• Nhà sản xuất thiết bị (OEM) cần module chuyển đổi dòng cách ly nhỏ gọn
