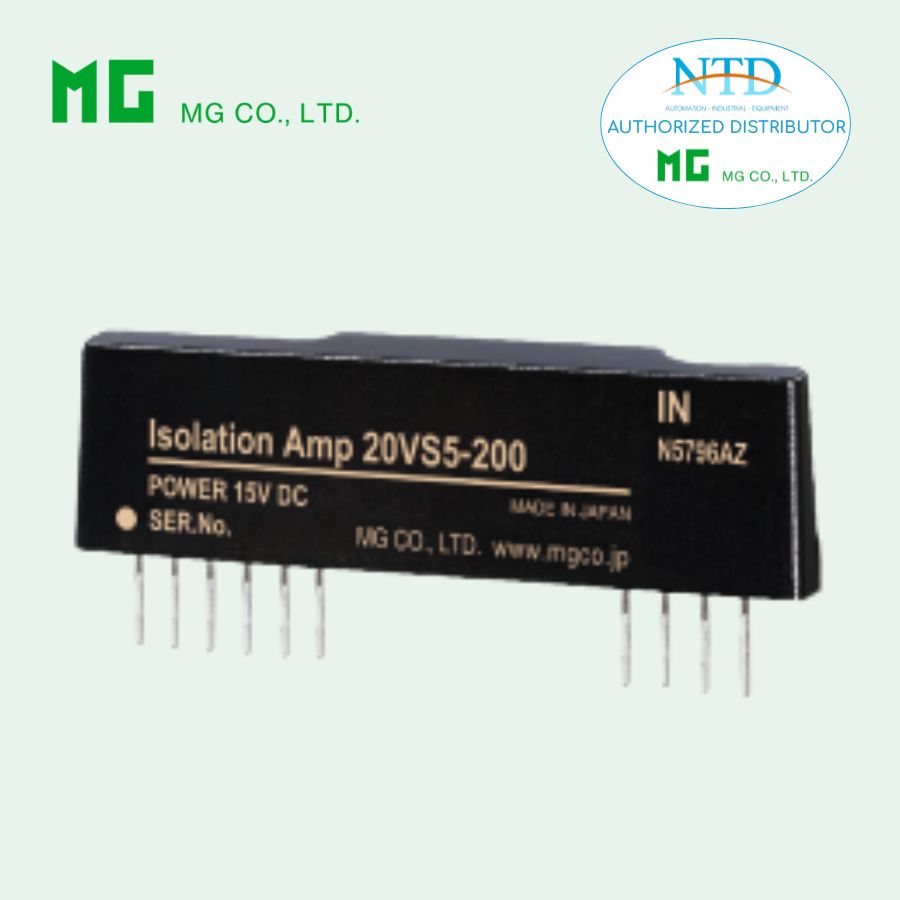

Bộ khuếch đại cách ly 20VS5-200 MG (M-System)

20VS5-200 là bộ khuếch đại cách ly (Isolation Amplifier) dạng Hybrid IC với thiết kế cách ly đầu vào (input isolation) và khả năng đáp ứng siêu nhanh. Với thời gian đáp ứng chỉ 10 µs và băng thông cao, sản phẩm đặc biệt phù hợp cho các ứng dụng yêu cầu xử lý tín hiệu tốc độ cao trong hệ thống điều khiển và đo lường.

Thiết bị cung cấp khả năng cách ly lên đến 1500 VAC giữa input với output hoặc nguồn, giúp giảm nhiễu hiệu quả và bảo vệ hệ thống trong môi trường công nghiệp.

Đặc điểm nổi bật

• Thời gian đáp ứng siêu nhanh ≤ 10 µs

• Băng thông cao khoảng 50 kHz

• Thiết kế cách ly đầu vào giữa input với output và nguồn

• Điện áp cách ly lên đến 1500 VAC

• Dải tín hiệu ±5 V DC

• Dải điều chỉnh gain từ ×1 đến ×10

• Kích thước nhỏ gọn, dễ tích hợp trên PCB

• Phù hợp cho ứng dụng xử lý tín hiệu tốc độ cao

• CMRR cao ≥ 100 dB

• Thiết kế Hybrid IC ổn định

Thông số kỹ thuật

Model: 20VS5-200-U

Ngõ vào (Input)

• Dải điện áp: -5 đến +5 V DC

• Trở kháng đầu vào: ≥ 1 MΩ

• Điện áp quá tải: 30 V DC liên tục

• Điện áp offset: ±129 mV (15 mV typ.)

• Dòng bias: 100 pA (typ. @25°C)

Ngõ ra (Output)

• Dải điện áp: -5 đến +5 V DC

• Tải: ≥ 2 kΩ

• Trở kháng đầu ra: ≤ 1 Ω

Nguồn cấp

• Điện áp: 15 V DC (dải hoạt động 11.5 – 16 V)

• Dòng tiêu thụ: khoảng 40 mA (không tải)

• Ripple: tối đa 2% p-p

Nguồn tham chiếu

• Điện áp: ±14 V DC (typ. @15 V)

• Điện áp: ±10 V DC (typ. @11.5 V)

• Dòng tải: ≤ 2 mA

Đặc tính cách ly

• Điện áp cách ly: 1500 V AC / 1 phút

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

Hiệu suất

• Độ tuyến tính: ±0.5%

• Hệ số nhiệt:

  • Offset drift: 50 ppm/°C

  • Span drift: 200 ppm/°C

• Băng thông: khoảng 50 kHz (-3 dB)

• Thời gian đáp ứng: ≤ 10 µs

• Hệ số khuếch đại: ×1 ±8%

• Dải điều chỉnh gain: ×1 đến ×10

• Ripple: ±7% p-p

• CMRR: ≥ 100 dB (50/60 Hz)

Điều kiện hoạt động

• Nhiệt độ: -10 đến +70°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Cơ khí

• Cấu trúc: Hybrid IC

• Vật liệu vỏ: epoxy

• Lắp đặt: hàn trên PCB

• Trọng lượng: khoảng 8 g

Ứng dụng phổ biến

• Hệ thống xử lý tín hiệu tốc độ cao

• Cách ly tín hiệu trong mạch điều khiển nhanh

• Ứng dụng đo lường động (dynamic measurement)

• Hệ thống điều khiển thời gian thực

• Giảm nhiễu trong môi trường công nghiệp

• Nhà sản xuất thiết bị (OEM) cần module cách ly tốc độ cao
