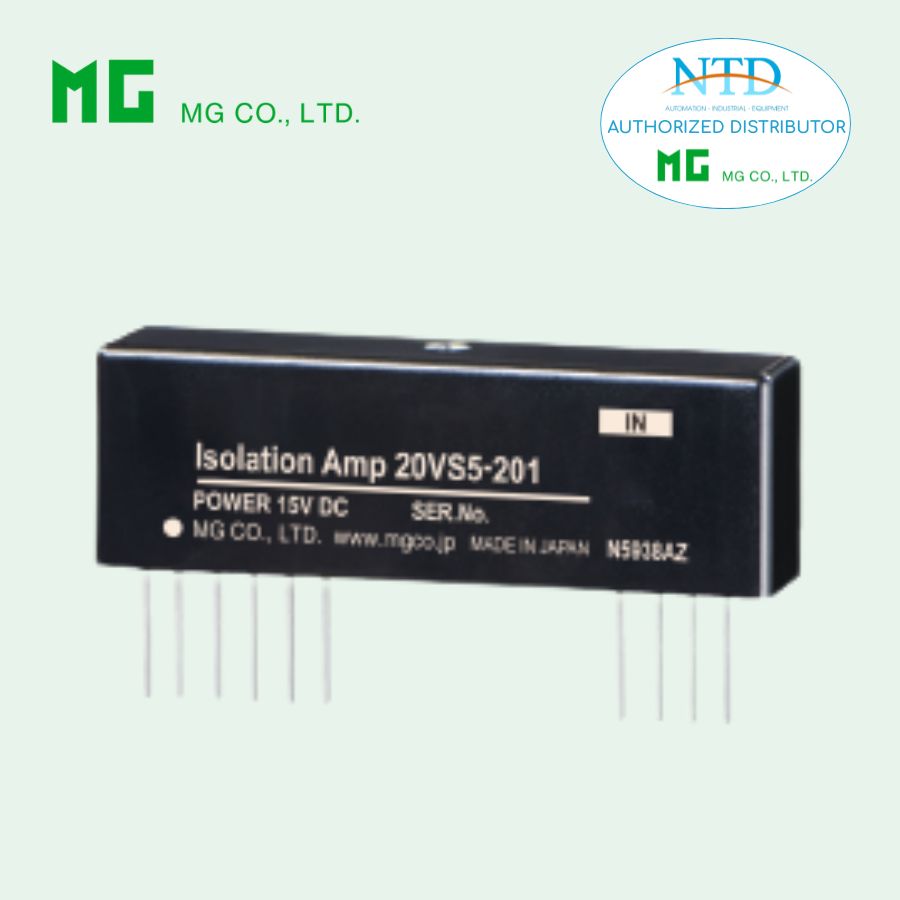

Bộ khuếch đại cách ly 20VS5-201 MG (M-System)

20VS5-201 là bộ khuếch đại cách ly (Isolation Amplifier) dạng Hybrid IC với thiết kế cách ly đầu vào (input isolation) và độ chính xác cao. Sản phẩm được tối ưu cho các ứng dụng đo lường yêu cầu độ tuyến tính vượt trội và độ ổn định lâu dài.

Với khả năng cách ly lên đến 1500 VAC, kích thước nhỏ gọn và khả năng điều chỉnh gain linh hoạt, 20VS5-201 giúp đảm bảo tín hiệu chính xác, giảm nhiễu và nâng cao độ tin cậy cho hệ thống điều khiển công nghiệp.

Đặc điểm nổi bật

• Độ chính xác cao, tuyến tính lên đến ±0.005% (typ.)

• Thiết kế cách ly đầu vào giữa input với output và nguồn

• Điện áp cách ly lên đến 1500 VAC

• Dải tín hiệu rộng ±10 V DC

• Dải điều chỉnh gain từ ×1 đến ×10

• CMRR cao ≥ 100 dB, chống nhiễu hiệu quả

• Kích thước nhỏ gọn, tiết kiệm diện tích PCB

• Tiêu thụ điện năng thấp

• Thiết kế Hybrid IC ổn định và bền bỉ

Thông số kỹ thuật

Model: 20VS5-201-U

Ngõ vào (Input)

• Dải điện áp: -10 đến +10 V DC

• Trở kháng đầu vào: ≥ 1 MΩ

• Điện áp quá tải: 30 V DC liên tục

• Điện áp offset: ±15 mV

• Dòng bias: 0.5 nA (typ. @25°C)

Ngõ ra (Output)

• Dải điện áp: -10 đến +10 V DC

• Tải: ≥ 5 kΩ

• Trở kháng đầu ra: ≤ 1 Ω

Nguồn cấp

• Điện áp: 15 V DC

• Dải hoạt động: ±10%

• Dòng tiêu thụ: khoảng 15 mA (không tải)

• Ripple: tối đa 2% p-p

Nguồn tham chiếu

• Điện áp: ±15 V DC (typ.)

• Dòng tải: ≤ 2 mA

Đặc tính cách ly

• Điện áp cách ly: 1500 V AC / 1 phút

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

Hiệu suất

• Độ tuyến tính: ±0.005% (typ.), ±0.01% (max.)

• Hệ số nhiệt:

  • Offset drift: 20 ppm/°C

  • Span drift: 40 ppm/°C

• Băng thông: khoảng 3 kHz (-3 dB)

• Thời gian đáp ứng: ≤ 150 µs

• Hệ số khuếch đại: ×0.98 ±5%

• Dải điều chỉnh gain: ×1 đến ×10

• CMRR: ≥ 100 dB (50/60 Hz)

Điều kiện hoạt động

• Nhiệt độ: -10 đến +70°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Cơ khí

• Cấu trúc: Hybrid IC

• Vật liệu vỏ: nhựa chống cháy (màu đen)

• Lắp đặt: hàn trên PCB

• Trọng lượng: khoảng 10 g

Ứng dụng phổ biến

• Hệ thống đo lường chính xác cao

• Cách ly tín hiệu analog trong PLC, DCS, vi xử lý

• Ứng dụng trong thiết bị test và phòng thí nghiệm

• Giảm nhiễu trong môi trường công nghiệp

• Hệ thống điều khiển yêu cầu độ ổn định cao

• Nhà sản xuất thiết bị (OEM) cần giải pháp cách ly chính xác và nhỏ gọn
