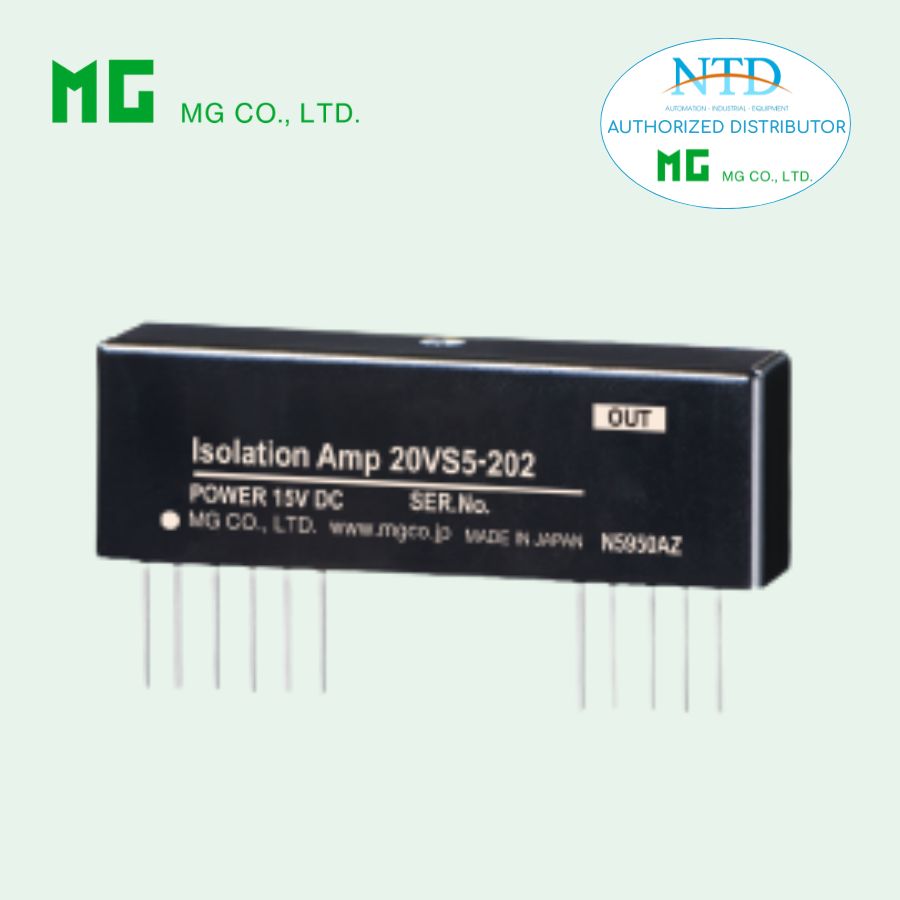

Bộ khuếch đại cách ly 20VS5-202 MG (M-System)

20VS5-202 là bộ khuếch đại cách ly (Isolation Amplifier) dạng Hybrid IC với thiết kế cách ly đầu ra (output isolation), mang lại độ chính xác cao và khả năng chống nhiễu vượt trội. Sản phẩm được phát triển nhằm đảm bảo tính toàn vẹn tín hiệu trong các hệ thống đo lường và điều khiển công nghiệp.

Với khả năng cách ly lên đến 1500 VAC, độ tuyến tính cao và kích thước nhỏ gọn, 20VS5-202 là giải pháp lý tưởng cho các ứng dụng yêu cầu độ ổn định và độ chính xác cao trong môi trường nhiễu điện.

Đặc điểm nổi bật

• Độ chính xác cao, tuyến tính ±0.01% (typ.)

• Thiết kế cách ly đầu ra giữa output với input và nguồn

• Điện áp cách ly lên đến 1500 VAC

• Dải tín hiệu rộng ±10 V DC

• Điều chỉnh gain linh hoạt từ ×1 đến ×10

• CMRR cao ≥ 100 dB, chống nhiễu hiệu quả

• Thiết kế nhỏ gọn, tiết kiệm không gian PCB

• Tiêu thụ điện năng thấp

• Độ ổn định cao trong môi trường công nghiệp

Thông số kỹ thuật

Model: 20VS5-202-U

Ngõ vào (Input)

• Dải điện áp: -10 đến +10 V DC

• Trở kháng đầu vào: ≥ 1 MΩ

• Điện áp quá tải: ±30 V DC liên tục

• Điện áp offset: ±15 mV

• Dòng bias: 0.5 nA (typ. @25°C)

Ngõ ra (Output)

• Dải điện áp: -10 đến +10 V DC

• Tải: ≥ 5 kΩ

• Trở kháng đầu ra: ≤ 1 Ω

Nguồn cấp

• Điện áp: 15 V DC

• Dải hoạt động: ±10%

• Dòng tiêu thụ: khoảng 15 mA (không tải)

• Ripple: tối đa 2% p-p

Nguồn tham chiếu

• Điện áp: ±15 V DC (typ.)

• Dòng tải: ≤ 2 mA

Đặc tính cách ly

• Điện áp cách ly: 1500 V AC / 1 phút

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

Hiệu suất

• Độ tuyến tính: ±0.01% (typ.), ±0.015% (max.)

• Hệ số nhiệt:

  • Offset drift: 20 ppm/°C

  • Span drift: 40 ppm/°C

• Băng thông: khoảng 3 kHz (-3 dB)

• Thời gian đáp ứng: ≤ 150 µs

• Hệ số khuếch đại: ×0.98 ±5%

• Dải điều chỉnh gain: ×1 đến ×10

• CMRR: ≥ 100 dB (50/60 Hz)

Điều kiện hoạt động

• Nhiệt độ: -10 đến +70°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Cơ khí

• Cấu trúc: Hybrid IC

• Vật liệu vỏ: nhựa chống cháy (màu đen)

• Lắp đặt: hàn trên PCB

• Trọng lượng: khoảng 10 g

Ứng dụng phổ biến

• Cách ly tín hiệu analog trong hệ thống PLC, DCS

• Ứng dụng đo lường và điều khiển công nghiệp yêu cầu độ chính xác cao

• Giảm nhiễu common mode trong hệ thống điện

• Thiết bị đo lường, kiểm tra và hiệu chuẩn

• Hệ thống điều khiển vi xử lý

• Nhà sản xuất thiết bị (OEM) cần giải pháp cách ly tín hiệu ổn định, tiết kiệm chi phí
