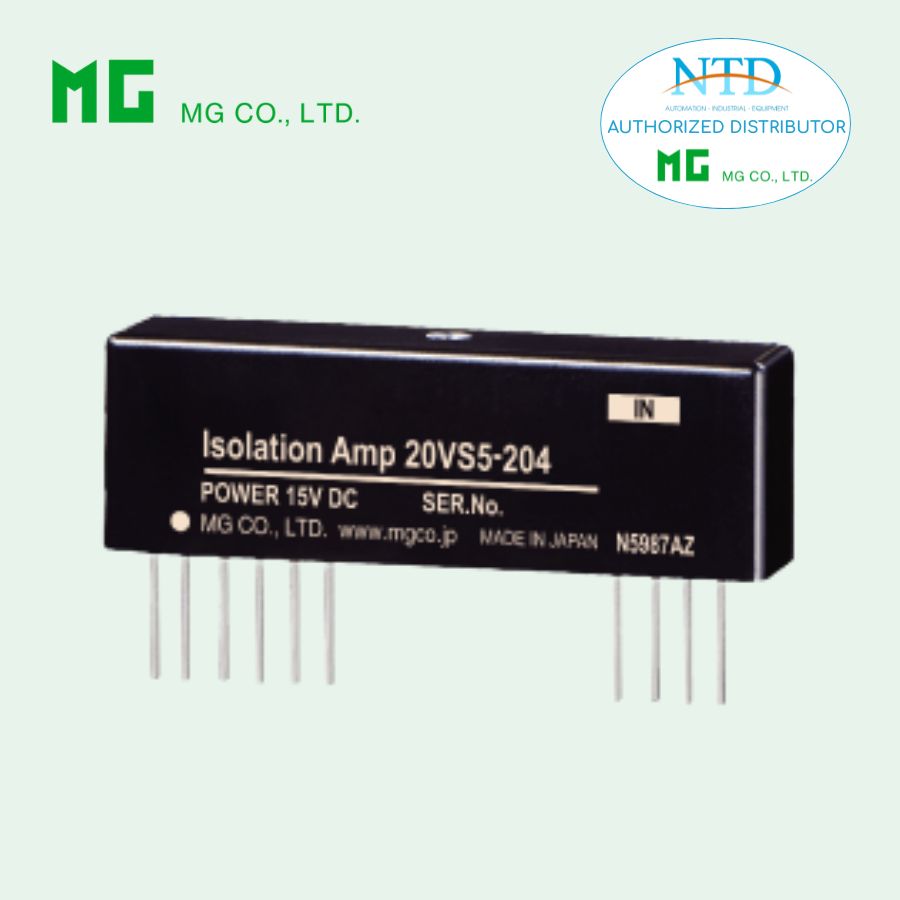

Bộ khuếch đại cách ly 20VS5-204 MG (M-System)

20VS5-204 là bộ khuếch đại cách ly (Isolation Amplifier) dạng Hybrid IC với thiết kế cách ly đầu vào (input isolation), nổi bật với độ chính xác cao và khả năng cách ly điện áp vượt trội lên đến 2500 VAC. Sản phẩm được thiết kế nhằm đảm bảo truyền tín hiệu analog chính xác trong các môi trường công nghiệp có nhiễu cao.

Với kích thước nhỏ gọn, hiệu suất ổn định và khả năng điều chỉnh gain linh hoạt, 20VS5-204 là lựa chọn lý tưởng cho các hệ thống đo lường và điều khiển yêu cầu độ tin cậy cao và an toàn điện.

Đặc điểm nổi bật

• Độ chính xác cao, tuyến tính ±0.005% (typ.)

• Cách ly đầu vào với điện áp cách ly lên đến 2500 VAC

• Dải tín hiệu rộng ±10 V DC

• Điều chỉnh gain linh hoạt từ ×1 đến ×10

• CMRR cao ≥ 100 dB, chống nhiễu hiệu quả

• Kích thước nhỏ gọn, tiết kiệm diện tích PCB

• Tiêu thụ điện năng thấp

• Độ ổn định cao trong môi trường công nghiệp

Thông số kỹ thuật

Model: 20VS5-204-U

Ngõ vào (Input)

• Dải điện áp: -10 đến +10 V DC

• Trở kháng đầu vào: ≥ 1 MΩ

• Điện áp quá tải: ±30 V DC liên tục

• Điện áp offset: ±15 mV

• Dòng bias: 0.5 nA (typ. @25°C)

Ngõ ra (Output)

• Dải điện áp: -10 đến +10 V DC

• Tải: ≥ 5 kΩ

• Trở kháng đầu ra: ≤ 1 Ω

Nguồn cấp

• Điện áp: 15 V DC

• Dải hoạt động: ±10%

• Dòng tiêu thụ: khoảng 7 mA (không tải)

• Ripple: tối đa 2% p-p

Nguồn tham chiếu

• Điện áp: ±15 V DC (typ.)

• Dòng tải: ≤ 2 mA

Đặc tính cách ly

• Điện áp cách ly: 2500 V AC / 1 phút

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

Hiệu suất

• Độ tuyến tính: ±0.005% (typ.), ±0.025% (max.)

• Hệ số nhiệt:

  • Offset drift: 20 ppm/°C

  • Span drift: 40 ppm/°C

• Băng thông: khoảng 3 kHz (-3 dB)

• Thời gian đáp ứng: ≤ 150 µs

• Hệ số khuếch đại: ×0.98 ±5%

• Dải điều chỉnh gain: ×1 đến ×10

• CMRR: ≥ 100 dB (50/60 Hz)

Điều kiện hoạt động

• Nhiệt độ: -10 đến +70°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Cơ khí

• Cấu trúc: Hybrid IC

• Vật liệu vỏ: nhựa chống cháy (màu đen)

• Lắp đặt: hàn trên PCB

• Trọng lượng: khoảng 10 g

Ứng dụng phổ biến

• Cách ly tín hiệu analog trong hệ thống PLC, DCS

• Hệ thống đo lường chính xác cao trong môi trường nhiễu mạnh

• Ứng dụng yêu cầu cách ly điện áp cao (high isolation)

• Thiết bị kiểm tra, hiệu chuẩn và phòng thí nghiệm

• Hệ thống điều khiển vi xử lý trong công nghiệp

• Nhà sản xuất thiết bị (OEM) cần giải pháp cách ly an toàn và tiết kiệm chi phí
