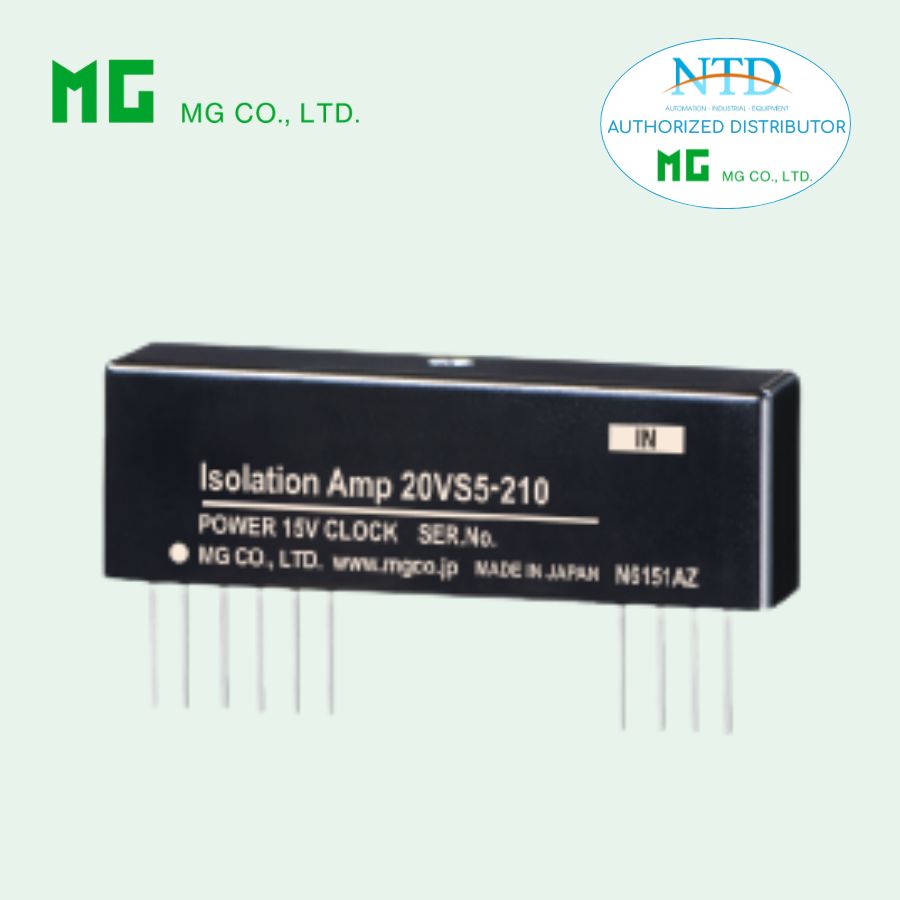

Bộ khuếch đại cách ly 20VS5-210 MG (M-System)

20VS5-210 là bộ khuếch đại cách ly dạng hybrid IC thuộc dòng 20 series, được thiết kế cho các ứng dụng đo lường và điều khiển yêu cầu độ chính xác cao, cách ly tín hiệu đầu vào và sử dụng xung clock ngoài.

Thiết bị giúp cách ly hoàn toàn giữa các mạch tín hiệu, giảm nhiễu từ môi trường công nghiệp, đồng thời đảm bảo độ ổn định và tuyến tính cao. Với thiết kế nhỏ gọn, sản phẩm dễ dàng tích hợp trên PCB và phù hợp với nhiều hệ thống tự động hóa.

Đặc điểm nổi bật

• Độ chính xác cao, tuyến tính tốt với sai số rất thấp

• Cách ly điện áp lên đến 1500 VAC giữa input và output hoặc nguồn

• Hệ số khuếch đại điều chỉnh linh hoạt từ ×1 đến ×100

• Sử dụng clock ngoài giúp giảm nhiễu khi dùng nhiều kênh

• Thiết kế nhỏ gọn, tiết kiệm không gian trên bo mạch

• Tiêu thụ điện năng thấp, vận hành ổn định

Thông số kỹ thuật

Thông tin chung

• Model: 20VS5-210

• Cấu trúc: hybrid IC

• Vật liệu vỏ: nhựa chống cháy (màu đen)

• Trọng lượng: 10 g

• Lắp đặt: hàn trực tiếp lên PCB

Ngõ vào

• Dải điện áp: -5 đến +5 V DC

• Điện trở vào: ≥ 1 MΩ

• Điện áp quá tải: ±15 V DC liên tục

• Offset voltage: ±10 mV

• Dòng bias: 0.5 nA (typ. @25°C)

Ngõ ra

• Dải điện áp: -5 đến +5 V DC

• Tải: ≥ 2.5 kΩ

• Trở kháng ra: ≤ 1 Ω

Nguồn tham chiếu

• Điện áp: ±8.5 V DC (typ.)

• Dòng tải: ≤ 2 mA

Nguồn cấp và clock

• Clock ngoài: 210 kHz

• Dạng sóng: square wave (0–15 V)

• Duty cycle: 50%

• Dòng tiêu thụ: khoảng 15 mA

Hiệu năng

• Độ tuyến tính: ±0.005% (typ.), ±0.01% (max.)

• Hệ số nhiệt: 40 ppm/°C

• Băng thông: khoảng 6 kHz (-3 dB)

• Thời gian đáp ứng: ≤ 90 µs

• Gain: ×0.98 ±5%

• CMRR: ≥ 110 dB (500 VAC), ≥ 120 dB (G = 100)

Cách ly và an toàn

• Điện trở cách ly: ≥ 100 MΩ (500 VDC)

• Độ bền điện môi: 1500 VAC trong 1 phút

Điều kiện hoạt động

• Nhiệt độ: -10 đến +70°C

• Độ ẩm: 30 đến 90% RH (không ngưng tụ)

Ứng dụng phổ biến

• Cách ly tín hiệu giữa thiết bị hiện trường và vi xử lý để giảm nhiễu

• Hệ thống đo lường và giám sát trong công nghiệp

• Thiết bị đa kênh cần đồng bộ và hạn chế nhiễu chồng tần

• Ứng dụng trong tự động hóa như PLC, DCS, SCADA

• Các nhà sản xuất thiết bị có thể sử dụng để rút ngắn thời gian phát triển mạch cách ly
