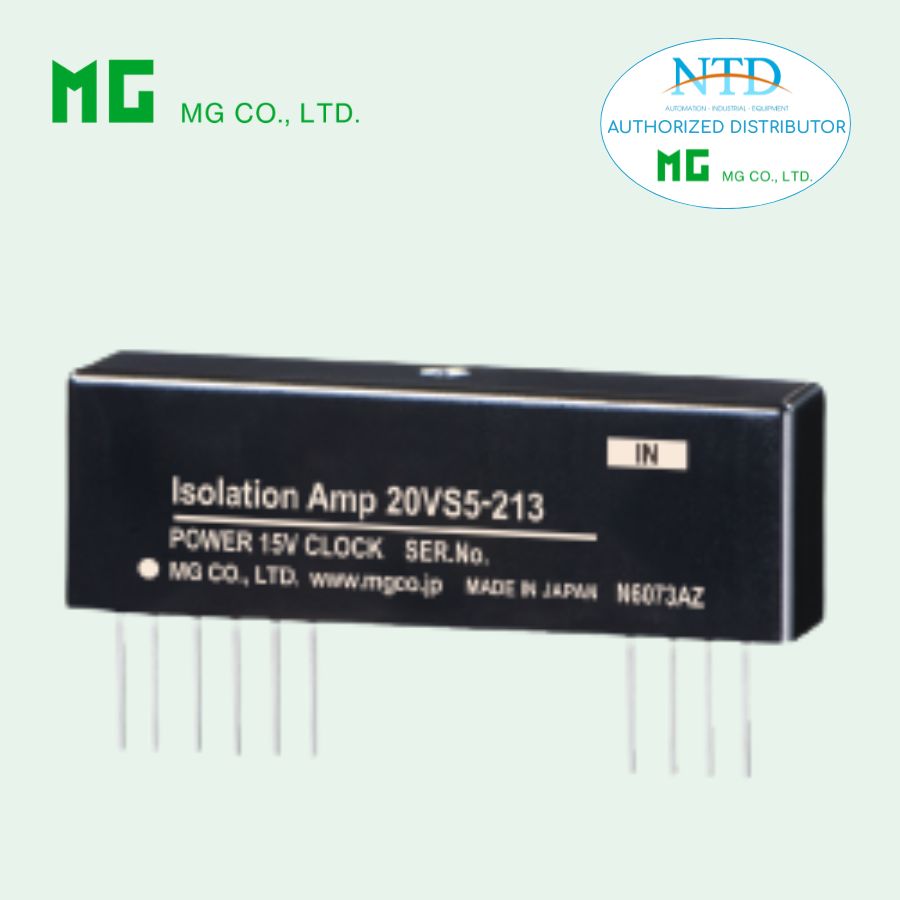

Bộ khuếch đại cách ly 20VS5-213 MG (M-System)

20VS5-213 là bộ khuếch đại cách ly dạng hybrid IC thuộc dòng 20 series, được thiết kế cho các ứng dụng đo lường và điều khiển yêu cầu độ chính xác cao, cách ly tín hiệu đầu vào và đồng bộ bằng clock ngoài.

Thiết bị giúp tách biệt hoàn toàn giữa mạch tín hiệu và mạch xử lý, hạn chế nhiễu từ môi trường công nghiệp, đồng thời đảm bảo độ ổn định và độ tuyến tính cao. Với thiết kế nhỏ gọn, sản phẩm dễ dàng tích hợp trên PCB và phù hợp với nhiều hệ thống tự động hóa.

Đặc điểm nổi bật

• Độ chính xác cao, độ tuyến tính tốt với sai số rất thấp

• Cách ly điện áp lên đến 1500 VAC giữa input và output hoặc nguồn

• Dải tín hiệu rộng ±10 V phù hợp nhiều ứng dụng đo lường

• Hệ số khuếch đại điều chỉnh từ ×1 đến ×10

• Sử dụng clock ngoài giúp loại bỏ nhiễu “beat frequency” trong hệ đa kênh

• Thiết kế nhỏ gọn, tối ưu diện tích lắp đặt trên PCB

• Tiêu thụ điện năng thấp, vận hành ổn định

Thông số kỹ thuật

Thông tin chung

• Model: 20VS5-213

• Cấu trúc: hybrid IC

• Vật liệu vỏ: nhựa chống cháy (màu đen)

• Trọng lượng: 10 g

• Lắp đặt: hàn trực tiếp lên PCB

Ngõ vào

• Dải điện áp: -10 đến +10 V DC

• Điện trở vào: ≥ 1 MΩ

• Điện áp quá tải: ±30 V DC liên tục

• Offset voltage: ±10 mV

• Dòng bias: 0.5 nA (typ. @25°C)

Ngõ ra

• Dải điện áp: -10 đến +10 V DC

• Tải: ≥ 5 kΩ

• Trở kháng ra: ≤ 1 Ω

Nguồn tham chiếu

• Điện áp: ±15 V DC (typ.)

• Dòng tải: ≤ 2 mA

Nguồn cấp và clock

• Clock ngoài: 210 kHz

• Dạng sóng: square wave (0–15 V)

• Duty cycle: 50%

• Dòng tiêu thụ: khoảng 15 mA

Hiệu năng

• Độ tuyến tính: ±0.005% (typ.), ±0.01% (max.)

• Hệ số nhiệt: 40 ppm/°C

• Băng thông: khoảng 1 kHz (-3 dB)

• Thời gian đáp ứng: ≤ 450 µs

• Gain: ×0.97 ±5%

• Dải điều chỉnh gain: ×1 đến ×10

• CMRR: ≥ 110 dB (500 VAC, 50/60 Hz)

Cách ly và an toàn

• Điện trở cách ly: ≥ 100 MΩ (500 VDC)

• Độ bền điện môi: 1500 VAC trong 1 phút

Điều kiện hoạt động

• Nhiệt độ: -10 đến +70°C

• Độ ẩm: 30 đến 90% RH (không ngưng tụ)

Ứng dụng phổ biến

• Cách ly tín hiệu giữa thiết bị hiện trường và vi xử lý để giảm nhiễu

• Hệ thống đo lường và giám sát công nghiệp

• Ứng dụng trong các hệ thống đa kênh cần đồng bộ tín hiệu

• Tích hợp trong các hệ thống điều khiển như PLC, DCS, SCADA

• Giải pháp cho các nhà sản xuất thiết bị quy mô nhỏ, giúp rút ngắn thời gian phát triển mạch cách ly
