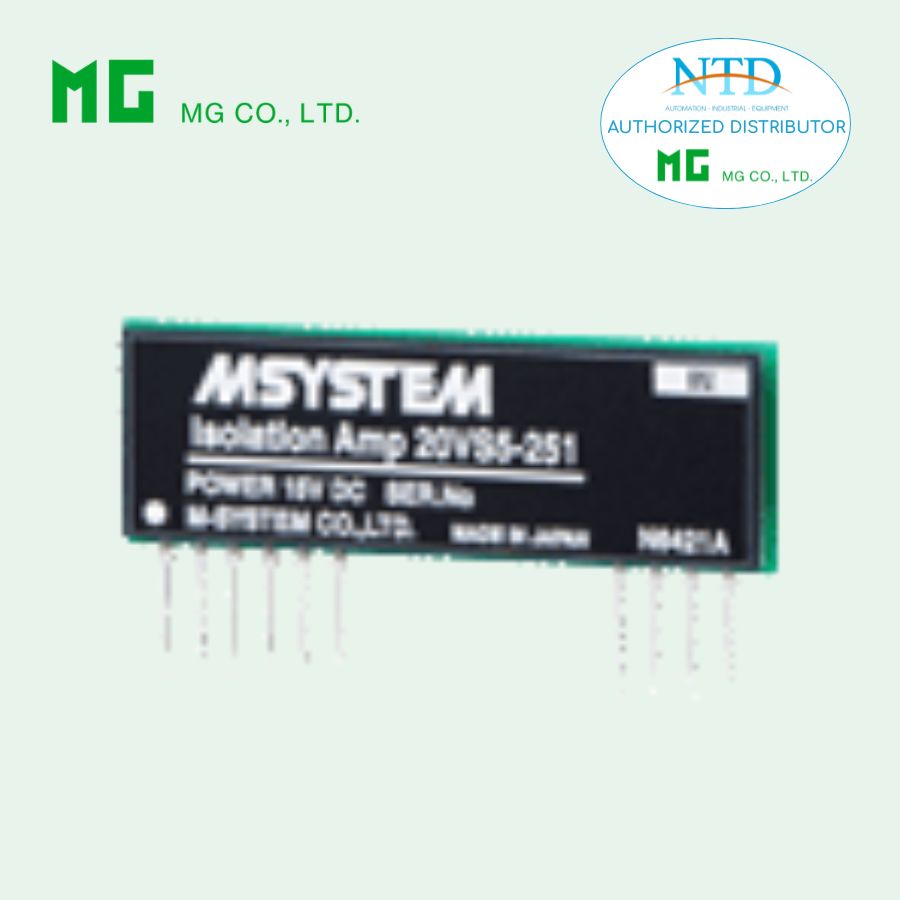

Bộ khuếch đại cách ly 20VS5-251 MG (M-System)

20VS5-251 là bộ khuếch đại cách ly dạng hybrid IC thuộc dòng 20 series, được thiết kế cho các ứng dụng đo lường và điều khiển yêu cầu cách ly tín hiệu đầu vào với độ chính xác cao.

Thiết bị giúp cách ly điện giữa mạch tín hiệu và mạch xử lý, giảm nhiễu từ môi trường bên ngoài, đồng thời đảm bảo tín hiệu đầu ra ổn định và tuyến tính. Với thiết kế nhỏ gọn, sản phẩm dễ dàng tích hợp trên PCB, phù hợp cho nhiều hệ thống công nghiệp và thiết bị điện tử.

Đặc điểm nổi bật

• Độ tuyến tính cao, sai số thấp, đảm bảo tín hiệu chính xác

• Cách ly điện áp lên đến 1000 VAC giữa input và output hoặc nguồn

• Dải tín hiệu rộng ±10 V phù hợp nhiều hệ thống đo lường

• Hệ số khuếch đại điều chỉnh từ ×1 đến ×10

• Thiết kế nhỏ gọn, tối ưu không gian lắp đặt trên PCB

• Hoạt động với nguồn DC 15 V đơn giản

• Tiêu thụ điện năng thấp, vận hành ổn định

Thông số kỹ thuật

Thông tin chung

• Model: 20VS5-251-U

• Cấu trúc: hybrid IC

• Lắp đặt: hàn trực tiếp lên PCB

• Trọng lượng: 10 g

Ngõ vào

• Dải điện áp: -10 đến +10 V DC

• Điện trở vào: ≥ 1 MΩ (≥ 10 kΩ khi mất nguồn)

• Điện áp quá tải: 30 V DC liên tục

• Offset voltage: ±15 mV

• Dòng bias: 0.5 nA (typ. @25°C)

Ngõ ra

• Dải điện áp: -10 đến +10 V DC

• Tải: ≥ 5 kΩ

• Trở kháng ra: ≤ 1 Ω

Nguồn tham chiếu

• Điện áp: ±15 V DC (typ.)

• Dòng tải: ≤ 1 mA

Nguồn cấp

• Nguồn DC: 15 V DC ±5%

• Ripple tối đa: 2 %p-p

• Dòng tiêu thụ: ≤ 12 mA (không tải)

Hiệu năng

• Độ tuyến tính: ±0.05 %

• Hệ số nhiệt: 50 ppm/°C

• Băng thông: khoảng 3 kHz (-3 dB)

• Thời gian đáp ứng: ≤ 150 µs

• Gain: ×0.98 ±2%

• Dải điều chỉnh gain: ×1 đến ×10

• CMRR: ≥ 100 dB (500 VAC, 50/60 Hz)

Cách ly và an toàn

• Điện trở cách ly: ≥ 100 MΩ (500 VDC)

• Độ bền điện môi: 1000 VAC trong 1 phút

Điều kiện hoạt động

• Nhiệt độ: 0 đến +70°C

• Độ ẩm: 30 đến 90% RH (không ngưng tụ)

Ứng dụng phổ biến

• Cách ly tín hiệu I/O giữa vi xử lý và môi trường bên ngoài để giảm nhiễu

• Hệ thống đo lường và điều khiển trong công nghiệp

• Thiết bị tự động hóa như PLC, DCS, SCADA

• Ứng dụng trong các hệ thống điện tử cần cách ly tín hiệu analog

• Giải pháp tiết kiệm chi phí cho các nhà sản xuất thiết bị quy mô nhỏ khi cần tích hợp mạch cách ly
