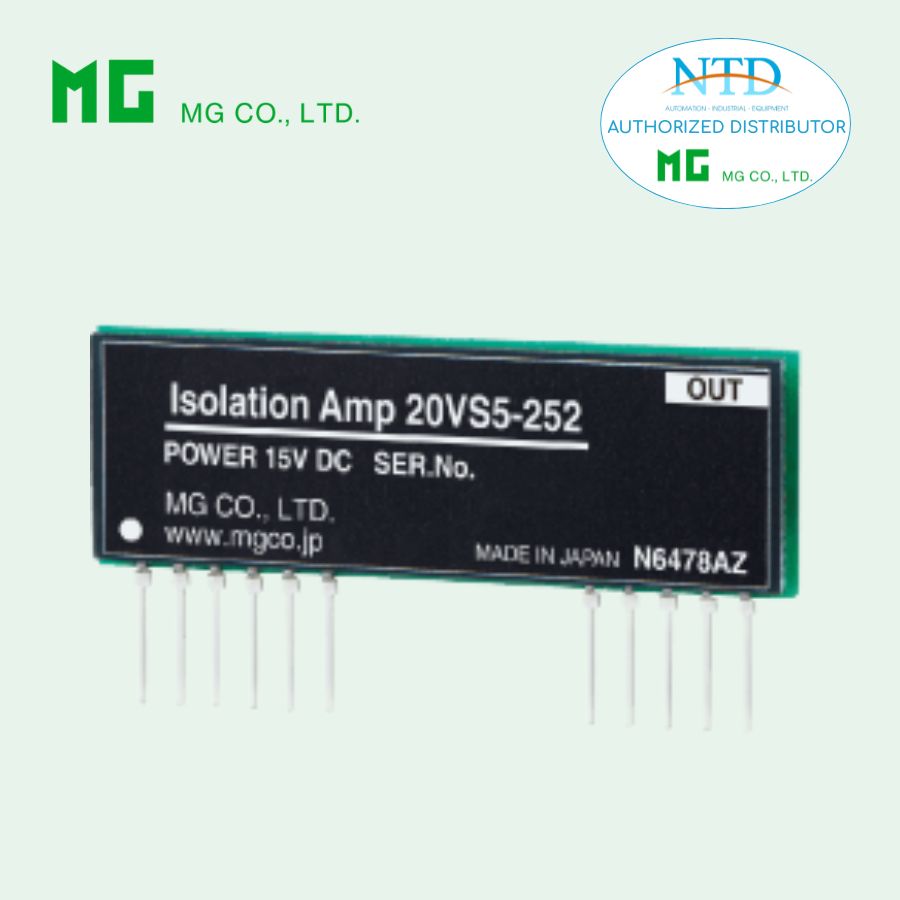

20VS5-252 là bộ khuếch đại cách ly dạng hybrid IC thuộc dòng 20 series, được thiết kế cho các ứng dụng đo lường và điều khiển yêu cầu cách ly tín hiệu đầu ra với độ chính xác cao.

Thiết bị cho phép cách ly điện giữa đầu ra và các mạch đầu vào hoặc nguồn, giúp bảo vệ hệ thống khỏi nhiễu và xung điện từ môi trường công nghiệp. Với thiết kế nhỏ gọn, sản phẩm dễ dàng lắp đặt trên PCB và phù hợp cho nhiều hệ thống tự động hóa và thiết bị điện tử.

Đặc điểm nổi bật

• Độ chính xác cao với độ tuyến tính tốt, sai số thấp

• Cách ly điện áp lên đến 1000 VAC giữa output và input hoặc nguồn

• Dải tín hiệu rộng ±10 V, phù hợp nhiều ứng dụng analog

• Hệ số khuếch đại điều chỉnh từ ×1 đến ×10

• Thiết kế nhỏ gọn, dễ tích hợp trên bo mạch PCB

• Hoạt động với nguồn DC 15 V đơn giản

• Tiêu thụ điện năng thấp, vận hành ổn định

Thông số kỹ thuật

Thông tin chung

• Model: 20VS5-252-U

• Cấu trúc: hybrid IC

• Lắp đặt: hàn trực tiếp lên PCB

• Trọng lượng: 10 g

Ngõ vào

• Dải điện áp: -10 đến +10 V DC

• Điện trở vào: ≥ 1 MΩ (≥ 10 kΩ khi mất nguồn)

• Điện áp quá tải: 30 V DC liên tục

• Offset voltage: ±15 mV

• Dòng bias: 0.5 nA (typ. @25°C)

Ngõ ra

• Dải điện áp: -10 đến +10 V DC

• Tải: ≥ 5 kΩ

• Trở kháng ra: ≤ 1 Ω

Nguồn tham chiếu

• Điện áp: ±15 V DC (typ.)

• Dòng tải: ≤ 1 mA

Nguồn cấp

• Nguồn DC: 15 V DC ±5%

• Ripple tối đa: 2 %p-p

• Dòng tiêu thụ: ≤ 12 mA (không tải)

Hiệu năng

• Độ tuyến tính: ±0.05 %

• Hệ số nhiệt: 50 ppm/°C

• Băng thông: khoảng 3 kHz (-3 dB)

• Thời gian đáp ứng: ≤ 150 µs

• Gain: ×0.98 ±2%

• Dải điều chỉnh gain: ×1 đến ×10

• CMRR: ≥ 100 dB (500 VAC, 50/60 Hz)

Cách ly và an toàn

• Điện trở cách ly: ≥ 100 MΩ (500 VDC)

• Độ bền điện môi: 1000 VAC trong 1 phút

Điều kiện hoạt động

• Nhiệt độ: 0 đến +70°C

• Độ ẩm: 30 đến 90% RH (không ngưng tụ)

Ứng dụng phổ biến

• Cách ly tín hiệu đầu ra trong hệ thống điều khiển để bảo vệ mạch

• Hệ thống đo lường và giám sát công nghiệp

• Ứng dụng trong các hệ thống tự động hóa như PLC, DCS, SCADA

• Cách ly tín hiệu analog giữa các khối chức năng trong thiết bị điện tử

• Giải pháp cho các nhà sản xuất thiết bị cần tích hợp mạch cách ly mà không phải tự thiết kế từ đầu
