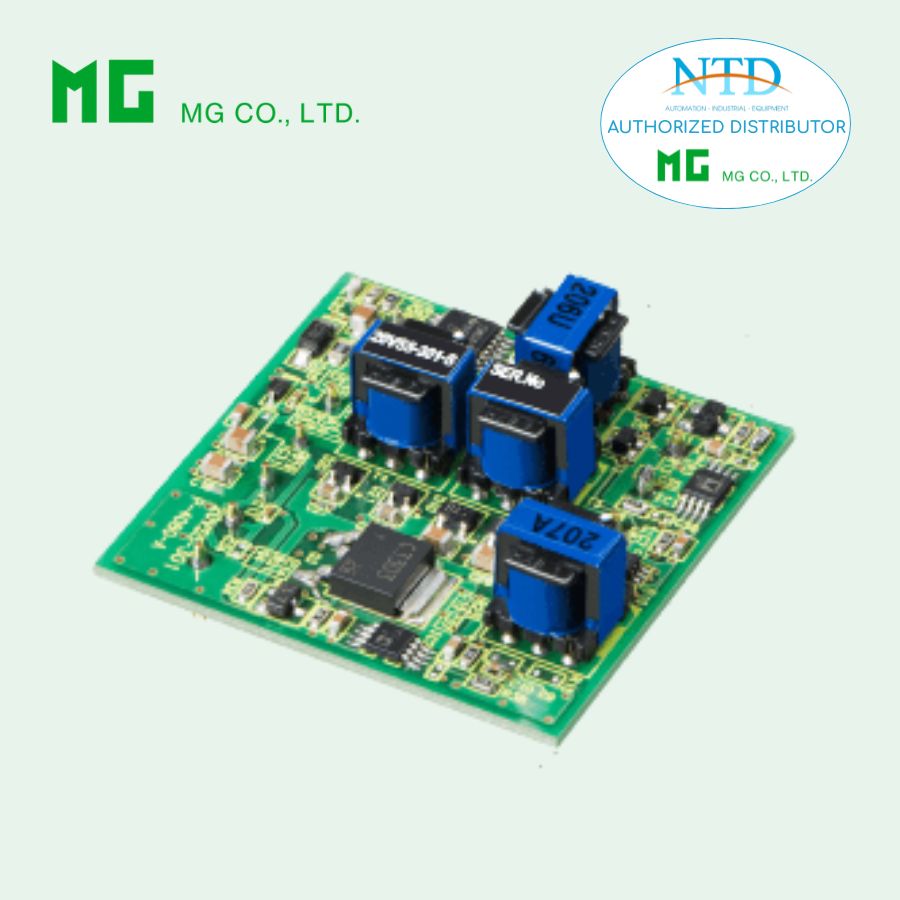

Bộ khuếch đại cách ly 20VS5-301 MG (M-System)

20VS5-301 là bộ khuếch đại cách ly dạng hybrid IC thuộc dòng 20 series, được thiết kế với ngõ ra dòng (current output) và cấu hình cách ly 3 cổng giữa input, output và nguồn.

Thiết bị cho phép truyền tín hiệu analog từ ngõ vào điện áp sang ngõ ra dòng 0–20 mA, đồng thời đảm bảo cách ly điện hoàn toàn giữa các khối, giúp giảm nhiễu common-mode và bảo vệ hệ thống. Với thiết kế nhỏ gọn, sản phẩm phù hợp lắp đặt trực tiếp trên PCB trong các hệ thống điều khiển và đo lường công nghiệp.

Đặc điểm nổi bật

• Ngõ ra dòng 0–20 mA phù hợp truyền tín hiệu đi xa và chống nhiễu tốt

• Cách ly 3 cổng giữa input, output và nguồn, độ bền điện môi lên đến 1500 VAC

• Độ tuyến tính cao, đảm bảo tín hiệu chính xác

• Hệ số khuếch đại điều chỉnh từ ×1 đến ×10

• Tiêu thụ điện năng thấp, phù hợp hệ thống vận hành liên tục

• Thiết kế nhỏ gọn, dễ tích hợp trên PCB

• Tích hợp nguồn tham chiếu ±10 V tiện lợi cho thiết kế mạch

• Cách ly giúp giảm nhiễu common mode và bảo vệ vi xử lý

Thông số kỹ thuật

Thông tin chung

• Model: 20VS5-301-S

• Cấu trúc: hybrid IC

• PWB coating: silicone

• Lắp đặt: hàn trực tiếp lên PCB

• Trọng lượng: 20 g

Ngõ vào

• Dải điện áp: 0 đến 5.5 V DC

• Điện trở vào: 20 kΩ (khi có điện trở ngoài 20 kΩ tương ứng)

• Điện áp quá tải: 10 V DC liên tục

• Offset voltage: ±30 mV

• Dòng bias: 2 nA (typ. @25°C)

Ngõ ra

• Dải dòng: 0 đến 22 mA DC

• Tải: ≤ 550 Ω @ 12 V và 20 mA output

• Trở kháng ra: ≥ 1 MΩ

Nguồn tham chiếu

• Điện áp: ±10 V DC ±10%

• Dòng tải: ≤ 5 mA

Nguồn cấp

• Nguồn DC: 12 V DC ±10%

• Ripple tối đa: 2 %p-p

• Dòng tiêu thụ: ≤ 70 mA (khi output 20 mA)

Hiệu năng

• Độ tuyến tính: ±0.05 % (G = 1, tại output 0–20 mA)

• Hệ số nhiệt: ±80 ppm/°C

• Băng thông: khoảng 950 Hz (-3 dB)

• Thời gian đáp ứng: ≤ 600 µs

• Gain: ×1 ±10% (với tải 250 Ω)

• Dải điều chỉnh gain: ×1 đến ×10

• CMRR: ≥ 100 dB (500 VAC, 50/60 Hz)

Cách ly và an toàn

• Điện trở cách ly: ≥ 100 MΩ (500 VDC)

• Độ bền điện môi: 1500 VAC trong 1 phút (giữa input / output / nguồn)

Điều kiện hoạt động

• Nhiệt độ: -10 đến +70°C

• Độ ẩm: 30 đến 90% RH (không ngưng tụ)

Ứng dụng phổ biến

• Chuyển đổi tín hiệu điện áp sang dòng 4–20 mA hoặc 0–20 mA trong công nghiệp

• Cách ly tín hiệu giữa vi xử lý và thiết bị hiện trường để giảm nhiễu common-mode

• Hệ thống điều khiển quá trình (process control) và tự động hóa

• PLC, DCS, SCADA và các hệ thống giám sát tín hiệu analog

• Truyền tín hiệu đi xa trong môi trường công nghiệp có nhiễu cao

• Giải pháp cho các nhà sản xuất thiết bị cần tích hợp sẵn mạch cách ly và chuyển đổi tín hiệu
