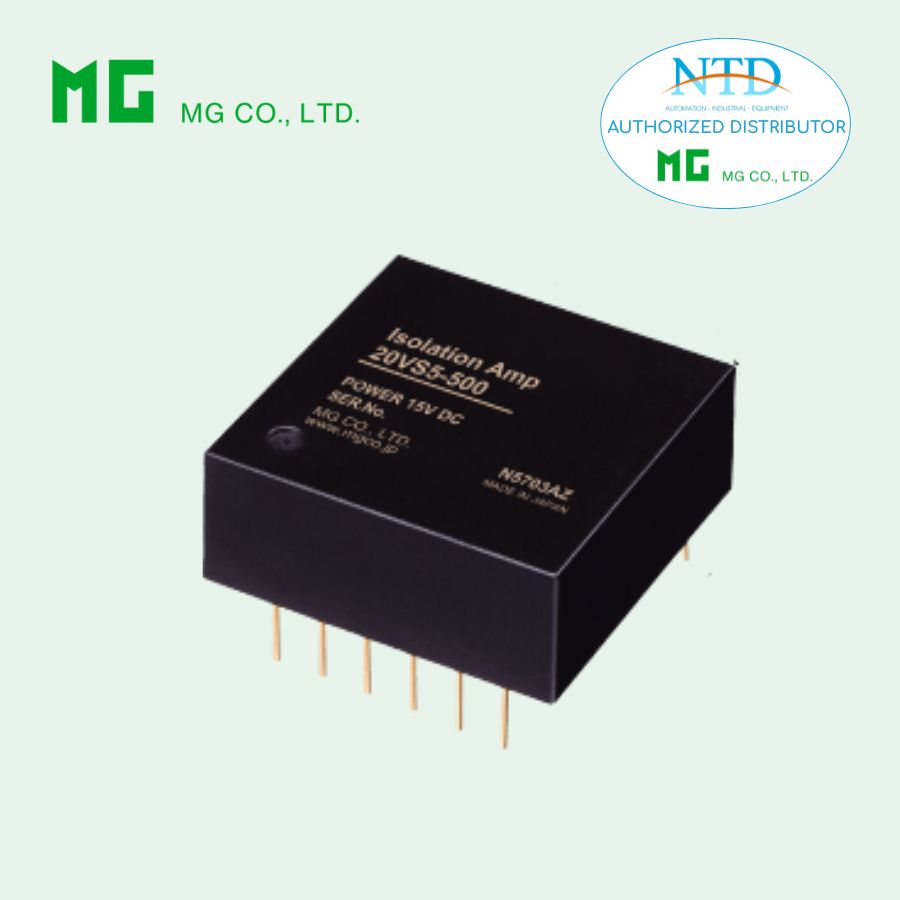

Bộ khuếch đại cách ly 20VS5-500 MG (M-System)

20VS5-500 là bộ khuếch đại cách ly dạng hybrid IC thuộc dòng 20 series, được thiết kế cho các ứng dụng yêu cầu cách ly điện áp cao và tốc độ đáp ứng nhanh.

Thiết bị hỗ trợ cách ly giữa các khối input, output và nguồn với khả năng chịu điện áp cách ly lên đến 5 kV, giúp bảo vệ hệ thống khỏi nhiễu và xung điện áp lớn trong môi trường công nghiệp. Với thiết kế nhỏ gọn và điện dung ký sinh thấp, sản phẩm phù hợp cho các ứng dụng đo lường tốc độ cao và hệ thống điều khiển hiện đại.

Đặc điểm nổi bật

• Khả năng cách ly điện áp cao lên đến 5000 VAC (5 kV) giữa input và output hoặc nguồn

• Tốc độ đáp ứng nhanh, phù hợp các ứng dụng tín hiệu động

• Điện dung ký sinh thấp giữa input và output, giảm nhiễu truyền

• Độ tuyến tính cao, đảm bảo độ chính xác tín hiệu

• Hệ số khuếch đại điều chỉnh từ ×1 đến ×10

• Thiết kế nhỏ gọn, dễ tích hợp trên PCB

• Tiêu thụ điện năng thấp, vận hành ổn định

• Nguồn cấp 15 V DC đơn giản

Thông số kỹ thuật

Thông tin chung

• Model: 20VS5-500-U

• Cấu trúc: hybrid IC

• Vật liệu vỏ: nhựa chống cháy (màu đen)

• Trọng lượng: 20 g

• Lắp đặt: hàn trực tiếp lên PCB

Ngõ vào

• Dải điện áp: -5 đến +5 V DC

• Điện trở vào: ≥ 1 MΩ (10 kΩ khi mất nguồn)

• Điện áp quá tải: 30 V DC liên tục

• Offset voltage: ±15 mV

• Dòng bias: 0.5 nA (typ. @25°C)

Ngõ ra

• Dải điện áp: -5 đến +5 V DC

• Tải: ≥ 2 kΩ

• Trở kháng ra: ≤ 1 Ω

Nguồn tham chiếu

• Điện áp: ±7.5 V DC (typ. với nguồn 15 V)

• Điện áp: ±7.0 V DC (typ. với nguồn 14 V)

• Dòng tải: ≤ 5 mA (15 V) / ≤ 1 mA (14 V)

Nguồn cấp

• Nguồn DC: 14 đến 16 V DC

• Ripple tối đa: 2 %p-p

• Dòng tiêu thụ: khoảng 7 mA (không tải)

Hiệu năng

• Độ tuyến tính: ±0.05 %

• Drift offset: 10 ppm/°C typ. (max 20 ppm/°C)

• Drift span: 20 ppm/°C typ. (max 50 ppm/°C)

• Băng thông: khoảng 5 kHz (-3 dB)

• Thời gian đáp ứng: ≤ 90 µs

• Gain: ×1 ±1%

• Dải điều chỉnh gain: ×1 đến ×10

• CMRR: ≥ 100 dB (500 VAC, 50/60 Hz)

Cách ly và an toàn

• Điện trở cách ly: ≥ 100 MΩ (500 VDC)

• Độ bền điện môi: 5000 VAC trong 1 phút

Điều kiện hoạt động

• Nhiệt độ: -10 đến +70°C

• Độ ẩm: 30 đến 90% RH (không ngưng tụ)

Ứng dụng phổ biến

• Cách ly tín hiệu trong hệ thống đo lường tốc độ cao

• Bảo vệ mạch vi xử lý khỏi nhiễu và xung điện áp từ môi trường

• Ứng dụng trong các hệ thống điều khiển công nghiệp yêu cầu cách ly điện áp cao

• Hệ thống tự động hóa, PLC, DCS và SCADA

• Thiết bị đo tín hiệu analog trong môi trường có nhiễu lớn

• Các ứng dụng cần điện dung ký sinh thấp và độ ổn định tín hiệu cao

• Giải pháp tích hợp cho nhà sản xuất thiết bị cần mạch cách ly hiệu suất cao
