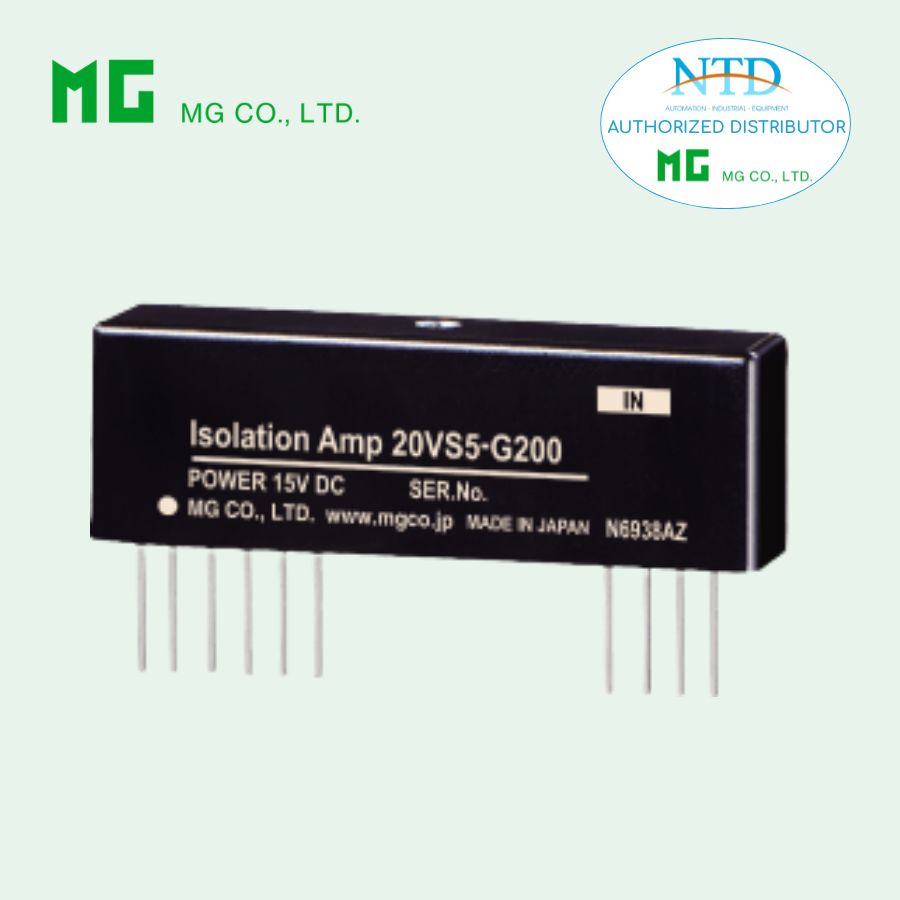

Bộ khuếch đại cách ly 20VS5-G200 MG (M-System)

20VS5-G200 là bộ khuếch đại cách ly dạng hybrid IC thuộc dòng 20 series, được thiết kế cho các ứng dụng đo lường và điều khiển yêu cầu độ chính xác cao và cách ly tín hiệu đầu vào.

Thiết bị cho phép cách ly điện giữa input, output và nguồn với khả năng chịu điện áp lên đến 1500 VAC, giúp giảm nhiễu từ môi trường công nghiệp và bảo vệ hệ thống điều khiển. Với thiết kế nhỏ gọn, sản phẩm dễ dàng tích hợp trên PCB và phù hợp cho nhiều ứng dụng tự động hóa và đo lường.

Đặc điểm nổi bật

• Độ chính xác cao với độ tuyến tính tốt (±0.005% typ.)

• Cách ly điện áp lên đến 1500 VAC giữa input và output hoặc nguồn

• Hệ số khuếch đại điều chỉnh linh hoạt từ ×1 đến ×100

• Thiết kế nhỏ gọn, phù hợp lắp đặt trên PCB

• Tiêu thụ điện năng thấp, vận hành ổn định

• Tích hợp nguồn tham chiếu hỗ trợ thiết kế hệ thống

• Giảm nhiễu common-mode, tăng độ ổn định tín hiệu

• Phù hợp cho các hệ thống cần cách ly tín hiệu analog chính xác cao

Thông số kỹ thuật

Thông tin chung

• Model: 20VS5-G200-U

• Cấu trúc: hybrid IC

• Vật liệu vỏ: nhựa chống cháy (màu đen)

• Trọng lượng: 13 g

• Lắp đặt: hàn trực tiếp lên PCB

Ngõ vào

• Dải điện áp: -5 đến +5 V DC

• Điện trở vào: ≥ 1 MΩ (10 kΩ khi mất nguồn)

• Điện áp quá tải: 15 V DC liên tục

• Offset voltage: ±15 mV

• Dòng bias: 0.5 nA (typ. @25°C)

Ngõ ra

• Dải điện áp: -5 đến +5 V DC

• Tải: ≥ 12 kΩ

• Trở kháng ra: ≤ 1 Ω

Nguồn tham chiếu

• Điện áp: ±7 V DC (typ.)

• Dòng tải: ≤ 2 mA

Nguồn cấp

• Nguồn DC: 15 V DC ±10%

• Ripple tối đa: 2 %p-p

• Dòng tiêu thụ: khoảng 7 mA (không tải)

Hiệu năng

• Độ tuyến tính: ±0.005 % typ., ±0.01 % max.

• Drift offset: 20 ppm/°C

• Drift span: 40 ppm/°C

• Băng thông: khoảng 3 kHz (-3 dB)

• Thời gian đáp ứng: ≤ 150 µs

• Gain: ×0.98 ±5%

• Dải điều chỉnh gain: ×1 đến ×100

• CMRR: ≥ 100 dB (500 VAC, 50/60 Hz)

Cách ly và an toàn

• Điện trở cách ly: ≥ 100 MΩ (500 VDC)

• Độ bền điện môi: 1500 VAC trong 1 phút

Điều kiện hoạt động

• Nhiệt độ: -10 đến +70°C

• Độ ẩm: 30 đến 90% RH (không ngưng tụ)

Ứng dụng phổ biến

• Cách ly tín hiệu analog giữa vi xử lý và môi trường công nghiệp

• Hệ thống đo lường và giám sát tín hiệu chính xác cao

• Ứng dụng trong PLC, DCS, SCADA và các hệ thống tự động hóa

• Thiết bị đo lường cần cách ly và khuếch đại tín hiệu điện áp

• Giải pháp cho các nhà sản xuất thiết bị cần tích hợp mạch cách ly mà không phải tự thiết kế

• Các hệ thống yêu cầu giảm nhiễu và tăng độ ổn định tín hiệu trong môi trường nhiễu cao
