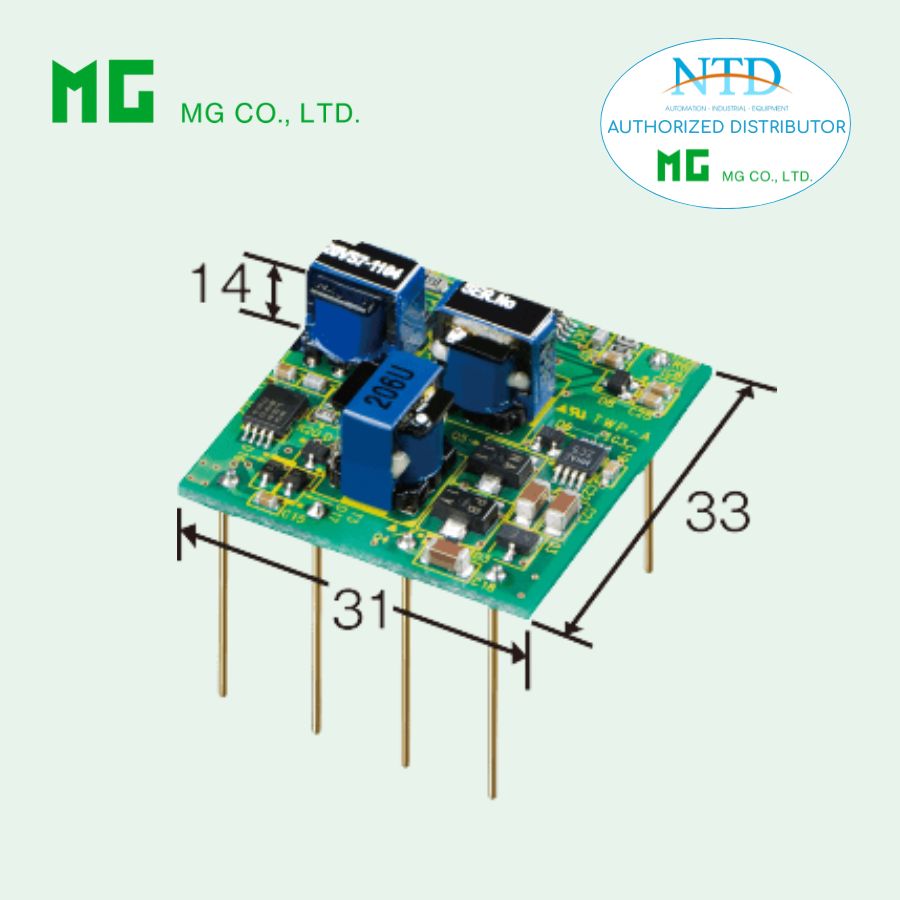

Bộ khuếch đại cách ly 20VS7-1104 MG (M-System)

20VS7-1104 là bộ khuếch đại cách ly dạng hybrid IC thuộc dòng 20 series, được thiết kế với cấu hình cách ly 3 cổng giữa input, output và nguồn.

Thiết bị phù hợp cho các ứng dụng đo lường và điều khiển cần cách ly tín hiệu analog để giảm nhiễu từ môi trường công nghiệp, đồng thời bảo vệ hệ thống vi xử lý và các mạch điện tử nhạy cảm. Với khả năng cách ly điện áp và hiệu năng ổn định, sản phẩm dễ dàng tích hợp trên PCB và sử dụng trong nhiều hệ thống tự động hóa.

Đặc điểm nổi bật

• Cách ly 3 cổng giữa input, output và nguồn giúp tăng độ an toàn hệ thống

• Điện áp cách ly lên đến 2000 VAC giữa các cổng

• Độ tuyến tính cao, đảm bảo độ chính xác tín hiệu

• Dải tín hiệu rộng ±10 V phù hợp nhiều ứng dụng analog

• Thiết kế nhỏ gọn, dễ lắp đặt trên PCB

• Tiêu thụ điện năng thấp, vận hành ổn định

• Hoạt động với nguồn DC 15 V đơn giản

• Giảm nhiễu từ môi trường công nghiệp, bảo vệ mạch điều khiển

Thông số kỹ thuật

Thông tin chung

• Model: 20VS7-1104-U

• Cấu trúc: hybrid IC

• PWB coating: silicone

• Lắp đặt: hàn trực tiếp lên PCB

• Trọng lượng: 10 g

Ngõ vào

• Dải điện áp: -10 đến +10 V DC

• Điện trở vào: ≥ 1 MΩ (10 kΩ khi mất nguồn)

• Điện áp quá tải: 30 V DC liên tục

• Offset voltage: ±30 mV

Ngõ ra

• Dải điện áp: -10 đến +10 V DC

• Tải: ≥ 5 kΩ

• Trở kháng ra: ≤ 1 Ω

Nguồn cấp

• Nguồn DC: 15 V DC ±5%

• Ripple tối đa: 2 %p-p

• Dòng tiêu thụ: khoảng 15 mA (không tải)

Hiệu năng

• Độ tuyến tính: ±0.05 %

• Hệ số nhiệt: ±80 ppm/°C (typ.)

• Băng thông: khoảng 5 kHz (-3 dB)

• Thời gian đáp ứng: ≤ 80 µs

• Gain: ×1 ±1%

• CMRR: ≥ 100 dB (500 VAC, 50/60 Hz)

Cách ly và an toàn

• Điện trở cách ly: ≥ 100 MΩ (500 VDC)

• Độ bền điện môi: 2000 VAC trong 1 phút (giữa input / output / nguồn)

Điều kiện hoạt động

• Nhiệt độ: -20 đến +70°C

• Độ ẩm: 30 đến 90% RH (không ngưng tụ)

Ứng dụng phổ biến

• Cách ly tín hiệu analog giữa các khối trong hệ thống điều khiển

• Bảo vệ vi xử lý và thiết bị đo khỏi nhiễu và xung điện từ môi trường

• Hệ thống đo lường và giám sát trong công nghiệp

• Ứng dụng trong PLC, DCS, SCADA

• Các hệ thống tự động hóa yêu cầu cách ly 3 cổng giữa input, output và nguồn

• Thiết bị đo tín hiệu analog trong môi trường nhiễu cao

• Giải pháp cho nhà sản xuất thiết bị cần tích hợp mạch cách ly sẵn
