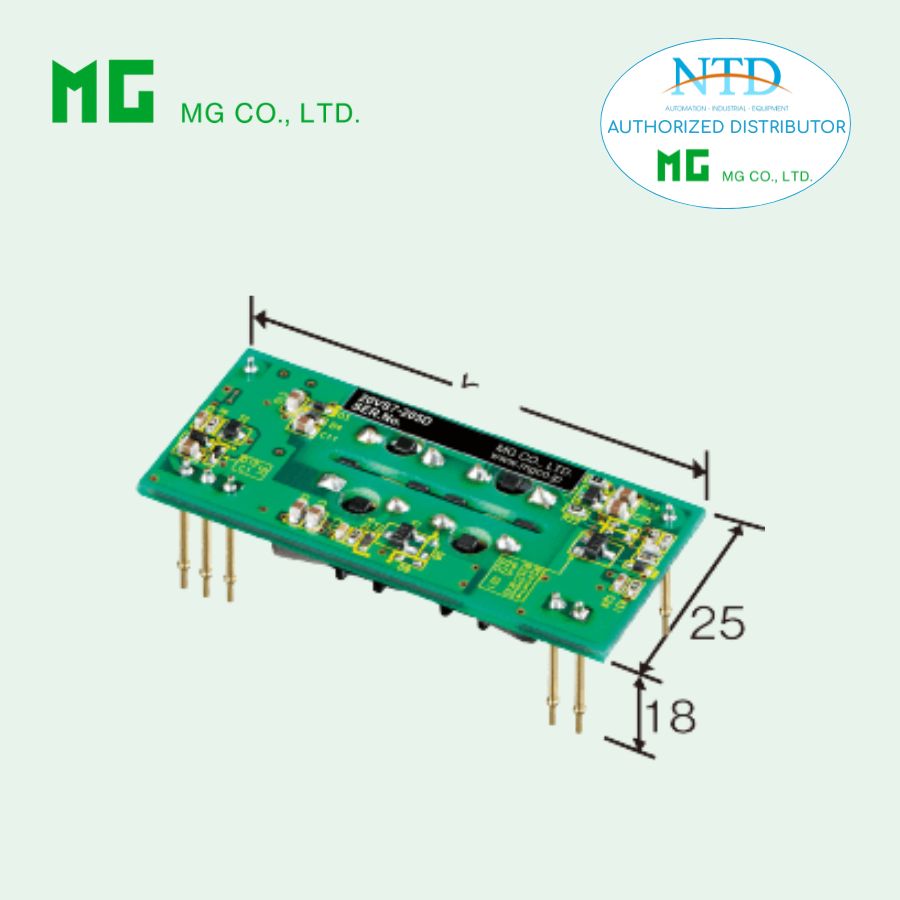

Bộ khuếch đại cách ly 20VS7-205D MG (M-System)

Thiết bị phù hợp cho việc lắp đặt trực tiếp trên PCB, giúp cách ly tín hiệu trong các hệ thống điều khiển và đo lường, từ đó giảm nhiễu từ môi trường bên ngoài và bảo vệ các mạch điện tử nhạy cảm như vi xử lý. Đây là giải pháp gọn nhẹ, ổn định và tiết kiệm chi phí cho các ứng dụng công nghiệp quy mô nhỏ.

Đặc điểm nổi bật

• Cách ly giữa input, output hoặc nguồn, tăng độ an toàn hệ thống

• Điện áp cách ly lên đến 2.5 kV AC

• Thiết kế hybrid IC nhỏ gọn, dễ tích hợp trên PCB

• Điện dung ký sinh thấp giữa input và output, giảm nhiễu hiệu quả

• Độ tuyến tính tốt, đảm bảo độ chính xác tín hiệu

• Gain cố định ×1, đơn giản trong thiết kế hệ thống

• Nguồn cấp DC 15 V tiện dụng

• Phù hợp cho các ứng dụng cách ly tín hiệu cơ bản, chi phí tối ưu

Thông số kỹ thuật

Thông tin chung

• Model: 20VS7-205D-U

• Cấu trúc: Hybrid IC

• Lắp đặt: Hàn trực tiếp lên PCB

• Trọng lượng: 12 g

Ngõ vào

• Dải điện áp: -5 đến +5 V DC

• Điện trở vào: ≥ 1 MΩ (10 kΩ khi mất nguồn)

• Điện áp quá tải: ±30 V DC liên tục

• Offset voltage: ±15 mV

• Dòng bias: 0.5 nA (typ., @25°C)

Ngõ ra

• Dải điện áp: -5 đến +5 V DC

• Tải: ≥ 100 kΩ

• Trở kháng ngõ ra: ≤ 1 kΩ

Nguồn cấp

• Điện áp: 15 V DC ±1 V

• Ripple tối đa: 2 % p-p

• Dòng tiêu thụ: khoảng 7 mA (không tải)

Hiệu năng

• Độ tuyến tính: ±0.5 %

• Hệ số nhiệt: ±150 ppm/°C

• Băng thông: khoảng 5 kHz (-3 dB)

• Thời gian đáp ứng: ≤ 100 µs

• Gain: ×1 ±1%

• Ảnh hưởng điện áp nguồn: ±0.5 %

Cách ly và an toàn

• Điện trở cách ly: ≥ 100 MΩ (500 V DC)

• Điện áp chịu đựng: 2500 VAC trong 1 phút (input to output hoặc power)

• CMRR: ≥ 100 dB (500 VAC, 50/60 Hz)

Điều kiện hoạt động

• Nhiệt độ: -10 đến +70°C

• Độ ẩm: 30 đến 90% RH (không ngưng tụ)

Ứng dụng phổ biến

• Cách ly tín hiệu analog giữa các khối mạch trong hệ thống điều khiển

• Bảo vệ vi xử lý khỏi nhiễu và xung điện từ từ môi trường công nghiệp

• Hệ thống đo lường và giám sát tín hiệu điện áp

• Ứng dụng trong PLC, DCS và các hệ thống tự động hóa

• Thiết bị công nghiệp quy mô nhỏ cần tích hợp mạch cách ly sẵn

• Giải pháp giảm nhiễu trong các mạch thu thập dữ liệu (DAQ)

• Các hệ thống điện tử yêu cầu cách ly input/output cơ bản
