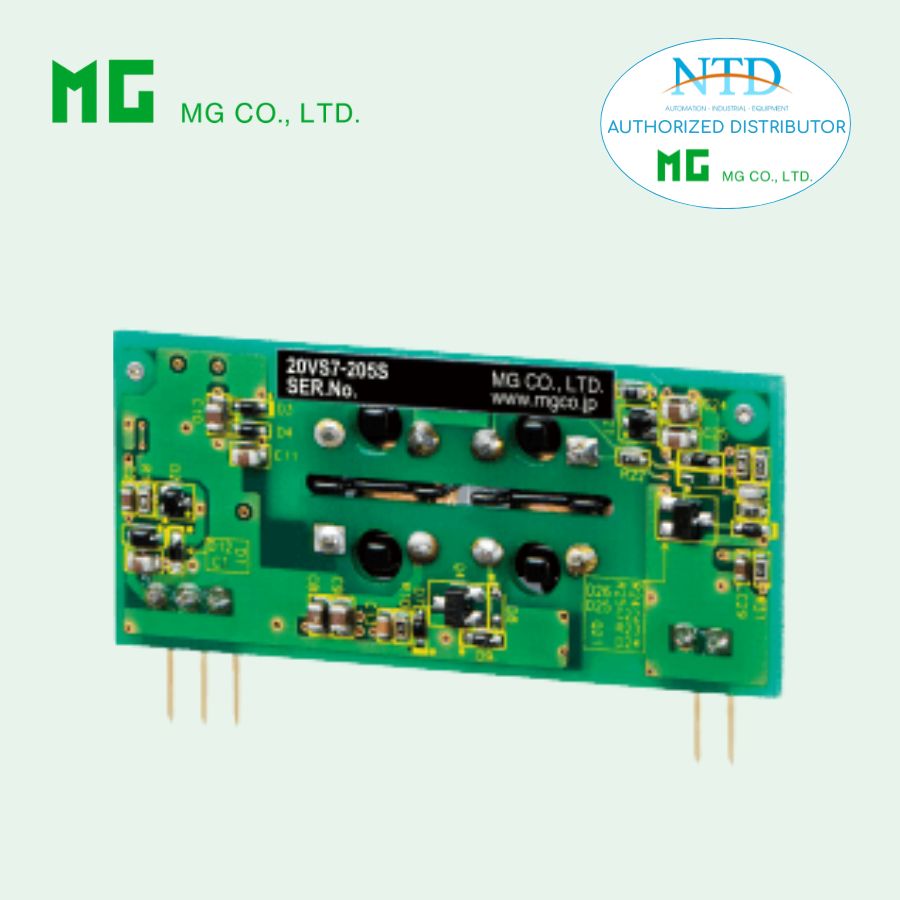

Bộ khuếch đại cách ly 20VS7-205S MG (M-System)

20VS7-205S là bộ khuếch đại cách ly dạng hybrid IC thuộc dòng 20 series, được thiết kế cho các ứng dụng cách ly tín hiệu đầu vào cơ bản trong hệ thống đo lường và điều khiển.

Thiết bị giúp cách ly tín hiệu giữa mạch đầu vào và mạch xử lý hoặc nguồn cấp, từ đó giảm nhiễu từ môi trường công nghiệp và bảo vệ các thiết bị điện tử nhạy cảm như vi xử lý. Với thiết kế nhỏ gọn và dễ tích hợp, sản phẩm phù hợp cho các ứng dụng công nghiệp quy mô nhỏ và trung bình.

Đặc điểm nổi bật

• Cách ly giữa input và output hoặc nguồn, tăng độ an toàn hệ thống

• Điện áp cách ly lên đến 2.5 kV AC

• Điện dung ký sinh thấp giữa input và output, giảm nhiễu hiệu quả

• Thiết kế nhỏ gọn, dễ dàng lắp đặt trên PCB

• Độ tuyến tính ổn định, đáp ứng tốt các ứng dụng cơ bản

• Gain cố định ×1, đơn giản hóa thiết kế mạch

• Nguồn cấp DC 15 V tiện lợi

• Tiêu thụ điện năng thấp, phù hợp vận hành liên tục

Thông số kỹ thuật

Thông tin chung

• Model: 20VS7-205S-U

• Cấu trúc: hybrid IC

• Lắp đặt: hàn trực tiếp lên PCB

• Trọng lượng: khoảng 11 g

Ngõ vào

• Dải điện áp: -5 đến +5 V DC

• Điện trở vào: ≥ 1 MΩ (10 kΩ khi mất nguồn)

• Điện áp quá tải: ±30 V DC liên tục

• Offset voltage: ±15 mV

• Dòng bias: 0.5 nA (typ. @25°C)

Ngõ ra

• Dải điện áp: -5 đến +5 V DC

• Tải: ≥ 100 kΩ

• Trở kháng ngõ ra: ≤ 1 kΩ

Nguồn cấp

• Điện áp: 15 V DC ±1 V

• Ripple tối đa: 2 %p-p

• Dòng tiêu thụ: khoảng 7 mA (không tải)

Hiệu năng

• Độ tuyến tính: ±0.5 %

• Hệ số nhiệt: ±150 ppm/°C

• Băng thông: khoảng 5 kHz (-3 dB)

• Thời gian đáp ứng: ≤ 100 µs

• Gain: ×1 ±1%

• Ảnh hưởng điện áp nguồn: ±0.5 %

Cách ly và an toàn

• Điện trở cách ly: ≥ 100 MΩ (500 V DC)

• Độ bền điện môi: 2500 VAC trong 1 phút

• CMRR: ≥ 100 dB (500 VAC, 50/60 Hz)

Điều kiện hoạt động

• Nhiệt độ: -10 đến +70°C

• Độ ẩm: 30 đến 90% RH (không ngưng tụ)

Ứng dụng phổ biến

• Cách ly tín hiệu analog giữa các khối mạch trong hệ thống điều khiển

• Bảo vệ vi xử lý khỏi nhiễu và xung điện từ môi trường

• Hệ thống đo lường và giám sát điện áp

• Ứng dụng trong PLC, DCS và các hệ thống tự động hóa

• Thiết bị điện tử công nghiệp quy mô nhỏ cần tích hợp mạch cách ly

• Hệ thống thu thập dữ liệu (DAQ) trong môi trường nhiễu

• Giải pháp cách ly tín hiệu đơn giản, hiệu quả và tiết kiệm chi phí
