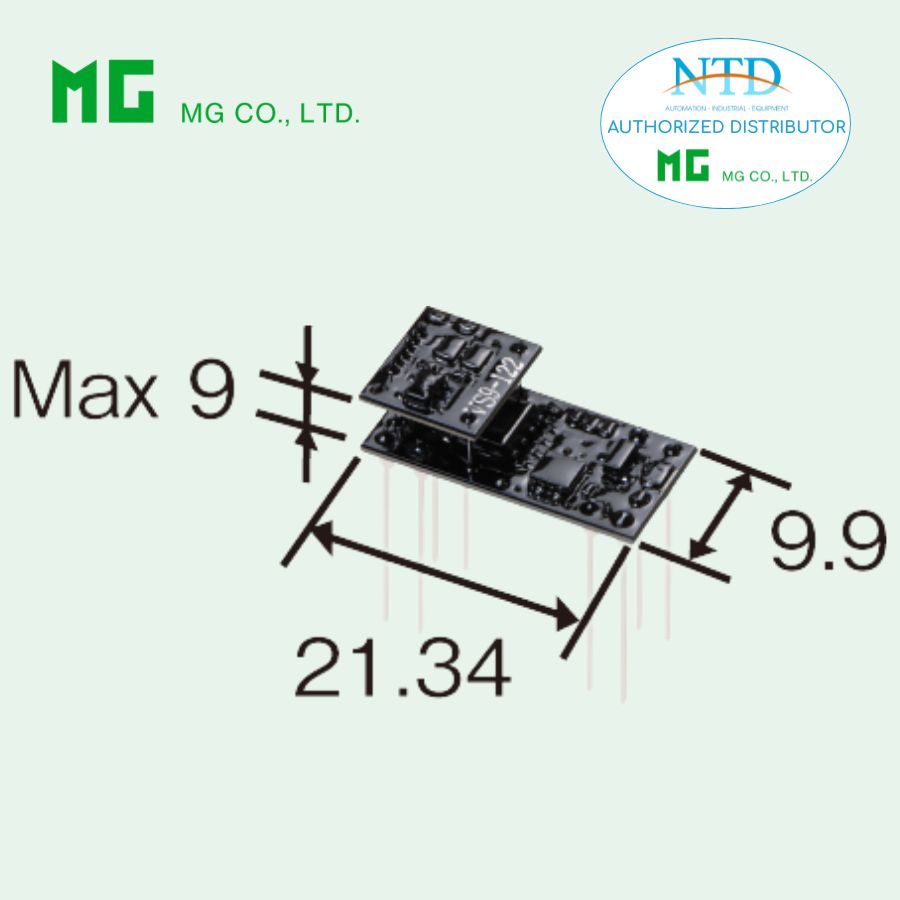

Bộ khuếch đại cách ly 20VS9-122D MG (M-System)

20VS9-122D là bộ khuếch đại cách ly dạng hybrid IC thuộc dòng 20 series, được thiết kế tối ưu về độ chính xác, kích thước nhỏ gọn và chi phí, phù hợp cho các ứng dụng công nghiệp yêu cầu hiệu năng ổn định.

Với thiết kế dạng DIP tiện lợi cho lắp đặt trên PCB và khả năng cách ly tín hiệu giữa input và output, thiết bị giúp giảm nhiễu hiệu quả, bảo vệ hệ thống điều khiển và nâng cao độ tin cậy trong vận hành.

Đặc điểm nổi bật

• Thiết kế nhỏ gọn dạng DIP, tiết kiệm không gian và chi phí

• Độ tuyến tính cao, lên đến ±0.012%

• Cách ly tín hiệu input và output với điện áp cách ly 2000 VAC

• Độ ổn định cao, phù hợp cho các ứng dụng đo lường chính xác

• Nguồn cấp ±15 V DC linh hoạt

• Tiêu thụ điện năng thấp, tối ưu cho hệ thống vận hành liên tục

• Giải pháp thay thế hiệu quả cho việc thiết kế mạch cách ly riêng

Thông số kỹ thuật

Thông tin chung

• Model: 20VS9-122D-UB (các tùy chọn: DJ / DK / DL theo độ tuyến tính)

• Cấu trúc: hybrid IC

• Vật liệu vỏ: nhựa chống cháy (màu đen)

• Lắp đặt: hàn trực tiếp lên PCB (DIP)

• Trọng lượng: 5 g

Ngõ vào

• Dải điện áp: -10 đến +10 V DC

• Điện trở vào: ≥ 200 kΩ (≥ 10 kΩ khi mất nguồn)

• Điện áp quá tải: ±15 V DC liên tục

• Offset voltage: ±30 mV

• Dòng bias: 45 nA (typ. @25°C)

Ngõ ra

• Dải điện áp: -10 đến +10 V DC

• Tải: ≥ 2 kΩ

• Trở kháng ra: ≤ 1 Ω

Nguồn cấp

• Nguồn: ±15 V DC ±5%

• Dòng tiêu thụ: khoảng 7.5 mA (không tải)

Hiệu năng

• Độ tuyến tính:

  • ±0.05 % (122DJ)

  • ±0.025 % (122DK)

  • ±0.012 % (122DL)

• Hệ số nhiệt: ±50 ppm/°C

• Băng thông: khoảng 18 Hz (-3 dB)

• Thời gian đáp ứng: ≤ 20 ms

• Gain: ×1 ±1%

• Ảnh hưởng điện áp nguồn: ±0.02 %

• CMRR: ≥ 100 dB (500 VAC, 50/60 Hz)

Cách ly và an toàn

• Điện trở cách ly: ≥ 100 MΩ (500 V DC)

• Độ bền điện môi: 2000 VAC trong 1 phút (input to output)

Điều kiện hoạt động

• Nhiệt độ: -25 đến +85°C

• Độ ẩm: 30 đến 90% RH (không ngưng tụ)

Ứng dụng phổ biến

• Cách ly tín hiệu analog trong hệ thống đo lường công nghiệp

• Bảo vệ vi xử lý và mạch điều khiển khỏi nhiễu từ môi trường

• Hệ thống thu thập dữ liệu (DAQ)

• Ứng dụng trong PLC, DCS và SCADA

• Các thiết bị đo tín hiệu điện áp yêu cầu độ chính xác cao

• Hệ thống điều khiển tự động trong nhà máy

• Giải pháp tiết kiệm chi phí cho các dự án quy mô nhỏ và trung bình
