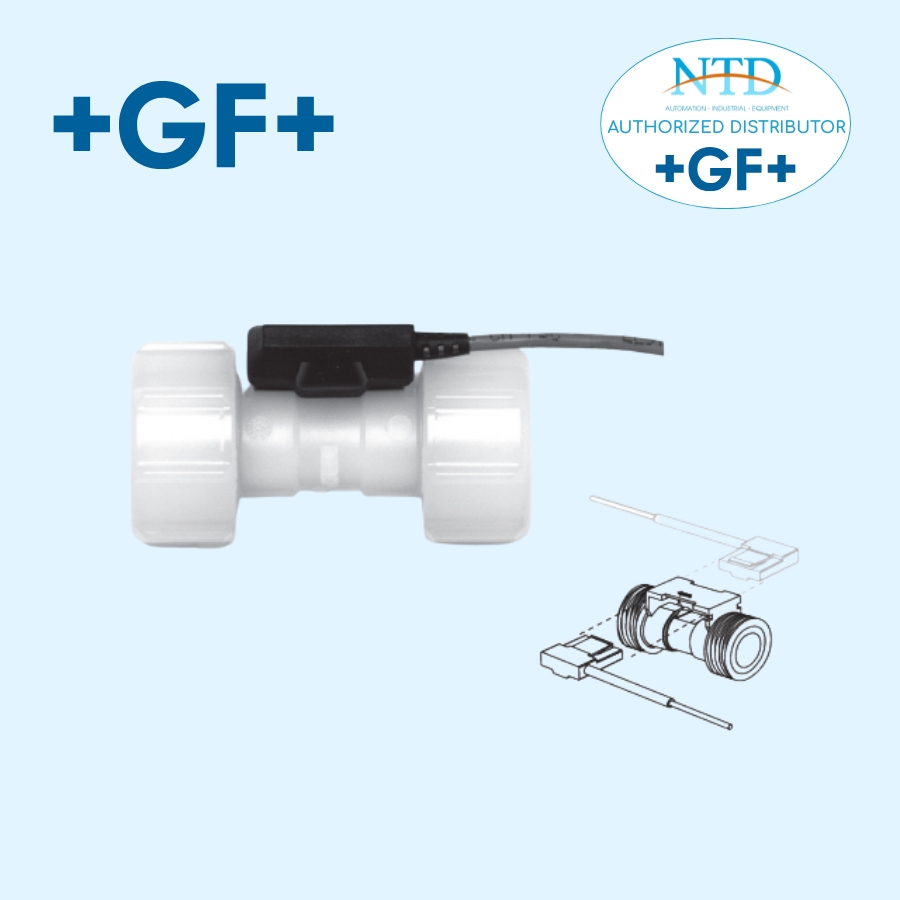

Cảm biến lưu lượng nhỏ kiểu Turbine Signet 2100 GF
Model: 2100
Thương hiệu: GF
Xuất xứ: Thuỵ Sĩ
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ
✅ Tư vấn kỹ thuật, lắp đặt nhanh chóng

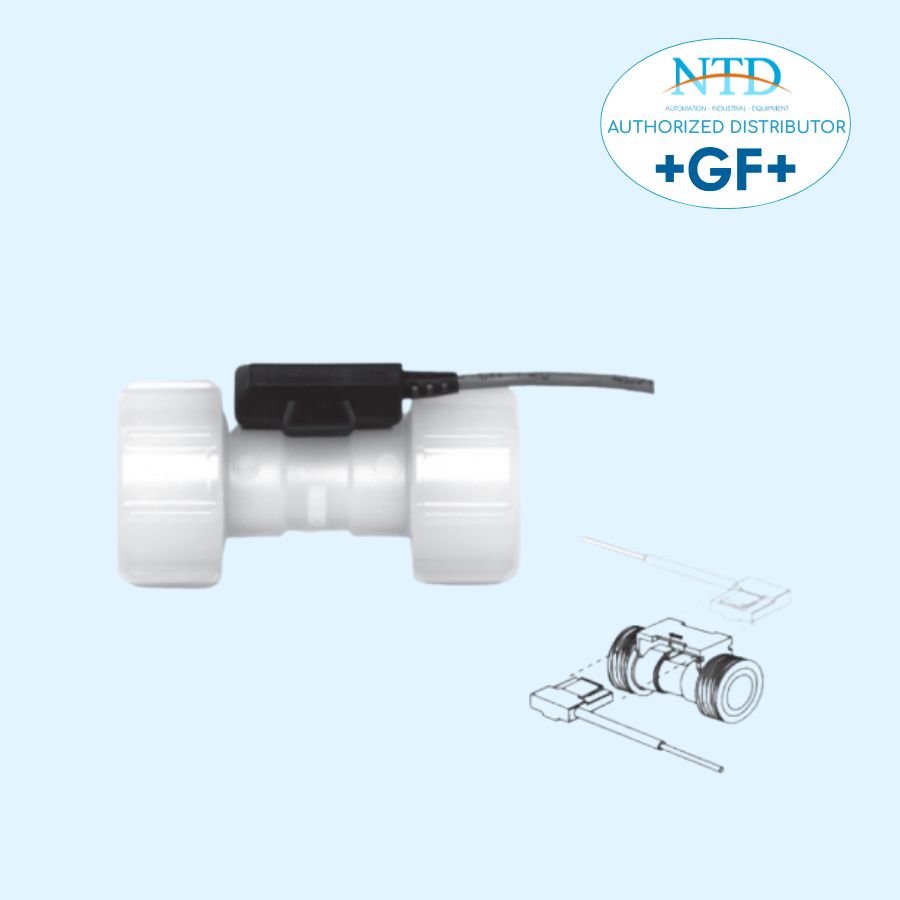

Cảm biến lưu lượng nhỏ kiểu Turbine Signet 2100 do GF sản xuất được cấu tạo theo công nghệ đặc biệt. Cảm biến lưu lượng kiểu nhỏ kiểu Turbine 2100GF được dùng cho các đường ống có đường kính nhỏ. Cảm biến lưu lượng kiểu Turbine Signet 2100 cung cấp cho khách hàng hai dỉa đo là 0.3 - 3.8 l/phút và 3 - 38 l/phút (0.1 - 1 gpm và 0.8 - 10 gpm).
Tính năng nổi bật
- Thân được đúc bằng nhựa PVDF, vòng đệm bằng Ceramic giúp cảm biến có khả năng tương thích rất tốt với các loại hóa chất và có tuổi thọ cao với các hệ thống bơm trộn và phân phối hóa chất.
- Kết nối cảm biến với đường ống thông qua nối rắc co cùng với bộ tín hiệu điện tháo lắp được theo tiêu chuẩn NEMA 4X giúp cảm biến dễ dàng lắp đặt và thay thế ngoài công trường.
- Cảm biến lưu lượng Signet 2100 có thể sử dụng các ống dẫn mềm có đường kính như: DN8 (¼ in.), DN10 (3/8 in.) DN15 (½ in.) hoặc đường ống cố định có đường kính DN15 (½ in.).
- Đầu nối bằng PVDF cho phép kết nối kiểu hàn socket, hàn đối đầu hoặc hồng ngoại với đường ống PVDF hoặc nối ren NPT hoặc dán keo với đường ống PVC.
Thông số kỹ thuật
| Hạng mục | Thông số kỹ thuật |
|
Phạm vi lưu lượng |
-L: 0.38 – 3.8 lpm (0.10 – 1.0 US gpm) |
| -H: 3 – 38 lpm (0.8 – 10 US gpm) | |
| Độ chính xác | ±3% giá trị đo |
| Độ lặp lại | ±0.5% giá trị đo |
| Kích thước đường ống | DN15 (½ inch) |
| Kích thước ống dẫn (tubing) | DN8 (¼ inch), DN10 (⅜ inch), DN15 (½ inch) |
| Vật liệu tiếp xúc chất lỏng | |
| Thân cảm biến & rotor | PVDF |
| Trục & bạc đạn | Gốm (Ceramic) |
| Vòng O-ring | -1 = FKM, -2 = EPR (EPDM) |
| Vỏ điện tử | PBT (polybutylene terephthalate) |
| Nắp vỏ | EVA (ethylene vinyl acetate) |
| Điện | |
| Nguồn cấp | 5 – 24 VDC ±10%, có điều chỉnh, dòng tối đa 1.5 mA |
| Bảo vệ ngược cực | Có |
| Ngõ ra | Open collector, dạng sink, tối đa 30 mA (S³L) |
| Chiều dài cáp tiêu chuẩn | 4.6 m (15 ft), có thể kéo dài tối đa 300 m (1000 ft) |
| Loại cáp | Cáp PVC bọc ngoài, 2 lõi xoắn đôi có lớp chắn (22 AWG) |
|
Áp suất/Nhiệt độ định mức tối đa |
16 bar @ 20 °C 232 psi @ 68 °F |
| 9.3 bar @ 70 °C 130 psi @ 158 °F | |
| Nhiệt độ vận hành | -20 °C đến 70 °C -4 °F đến 158 °F |
| Nhiệt độ bảo quản | -15 °C đến 80 °C 5 °F đến 176 °F |
| Khối lượng đóng gói | 0.15 kg 0.33 lb |
|
Tiêu chuẩn & chứng nhận |
CE, UKCA, FCC |
| Tuân thủ RoHS, China RoHS | |
| Sản xuất theo tiêu chuẩn ISO 9001, ISO 14001 và ISO 45001 | |
Ứng dụng phổ biến
- Hệ thống châm hóa chất
- Dệt, nhuộm
- Hệ thống hóa chất có độ tinh khiết cao
- Hệ thống châm nước
- Chiết tách
- Pha trộn
- Bảo vệ bơm
Các dòng sản phẩm có sẵn tại NTD Automation
|
1. Cảm biến lưu lượng tuabin (Turbine flow sensor) – Loại 2100 |
||
|
Thân và rotor bằng PVDF, dùng với nhiều loại đầu nối khác nhau |
||
| Mã hàng (Mfr. Part No.) | Mã Code | Vật liệu O-ring |
| 3-2100-1L | 159 000 001 | FKM |
| 3-2100-2L | 159 000 003 | EPR (EPDM) |
| 3-2100-1H | 159 000 002 | FKM |
| 3-2100-2H | 159 000 004 | EPR (EPDM) |
|
Lưu ý: Để lắp cảm biến này, phải lắp đầu nối (end fitting) ở cả hai đầu cảm biến. |
||
|

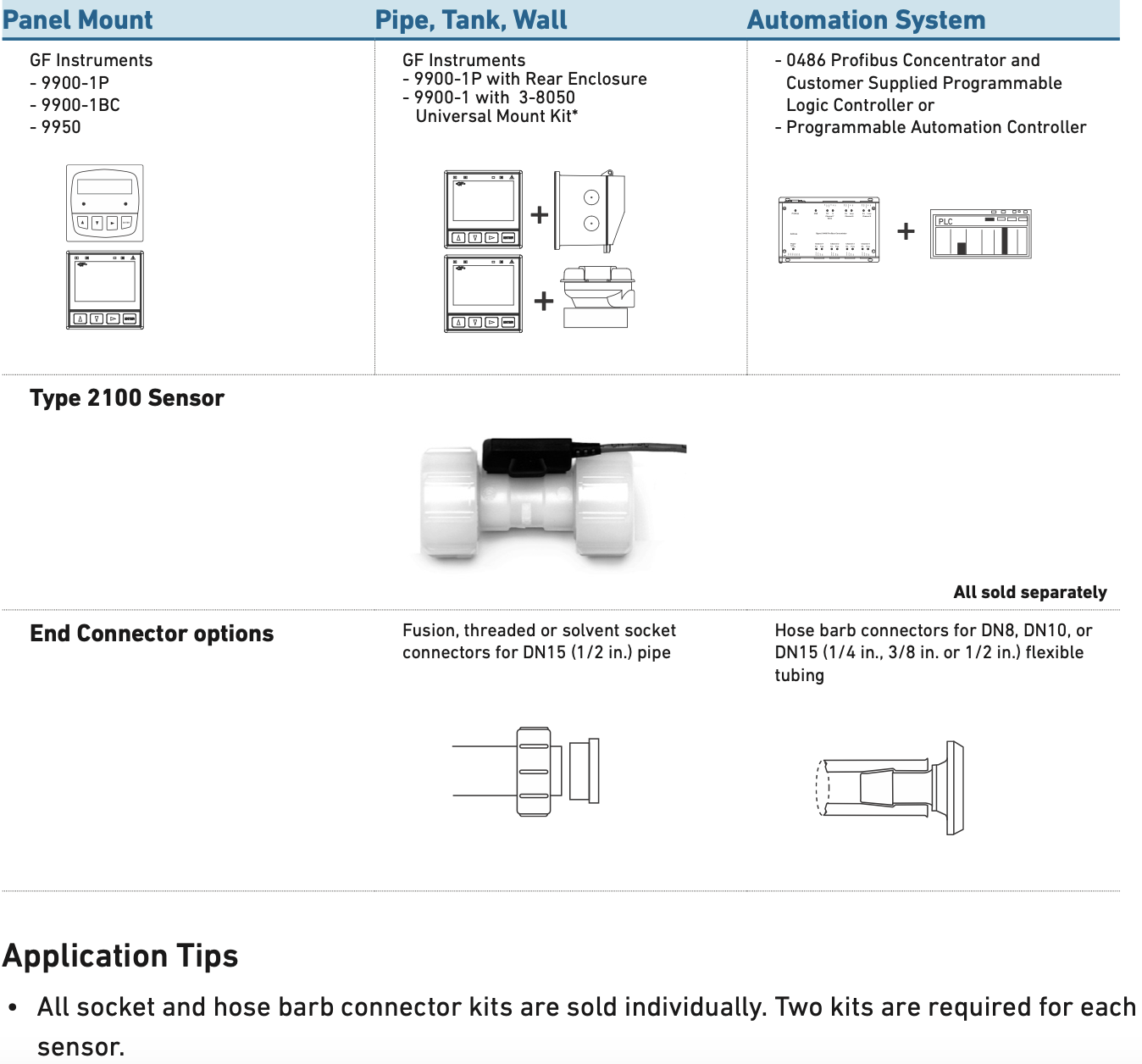

2. Đầu nối cho cảm biến loại 2100 (End Fittings) |
||
| Mã hàng (Mfr. Part No.) | Mã Code | Loại đầu nối |
| 3-2100-31 | 159 000 005 | Bộ nối ngàm mềm (hose barb) PVDF, ½ inch (1 ngàm + 1 đai ốc vòng) |
| 3-2100-32 | 159 000 006 | Bộ nối ngàm mềm (hose barb) PVDF, ⅜ inch (1 ngàm + 1 đai ốc vòng) |
| 3-2100-33 | 159 000 007 | Bộ nối ngàm mềm (hose barb) PVDF, ¼ inch (1 ngàm + 1 đai ốc vòng) |
| 3-2100-34 | 159 000 008 | Bộ nối hàn nhiệt socket PVDF, d20 (1 socket hàn nhiệt + 1 đai ốc vòng) |
| 3-2100-35 | 159 000 009 | Bộ nối hàn nhiệt/IR PVDF, d20, DN15 (1 socket IR + 1 đai ốc vòng) |
| 3-2100-36 | 159 000 010 | Bộ nối hàn dung môi socket PVC, d20 (1 socket dung môi + 1 đai ốc vòng) |
| 3-2100-37 | 159 000 011 | Bộ nối hàn dung môi SCH 80 PVC, ½ inch (1 socket dung môi + 1 đai ốc vòng) |
| 3-2100-38 | 159 000 012 | Bộ nối ren NPT socket PVC, ½ inch (1 socket ren + 1 đai ốc vòng) |
| 3. Phụ kiện (Accessories) | ||
| Mã hàng (Mfr. Part) | Mã Code | Mô tả |
| 1220-0018 | 159 000 019 | Vòng đệm O-ring FKM (cần 2 cái cho mỗi cảm biến) |
| 1224-0018 | 159 000 020 | Vòng đệm O-ring EPR (EPDM) (cần 2 cái cho mỗi cảm biến) |
| 3-8050-1 | 159 000 753 | Hộp nối đa năng có cầu đấu để nối dài cáp (Universal Junction Box) |
