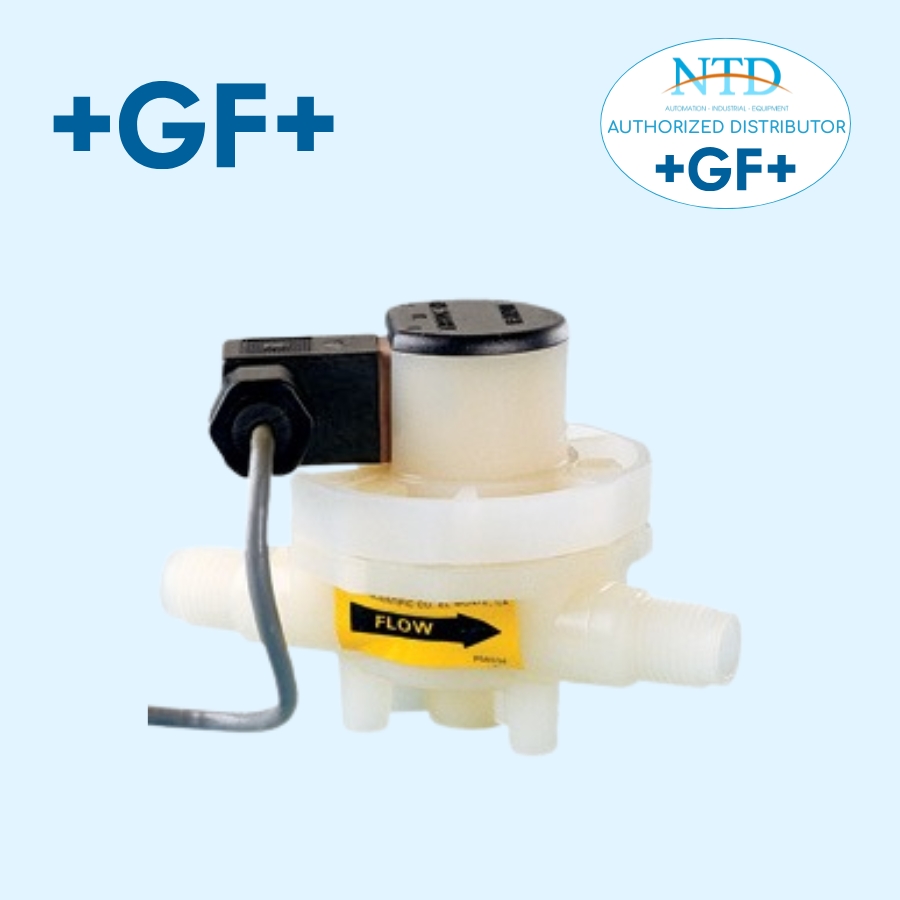

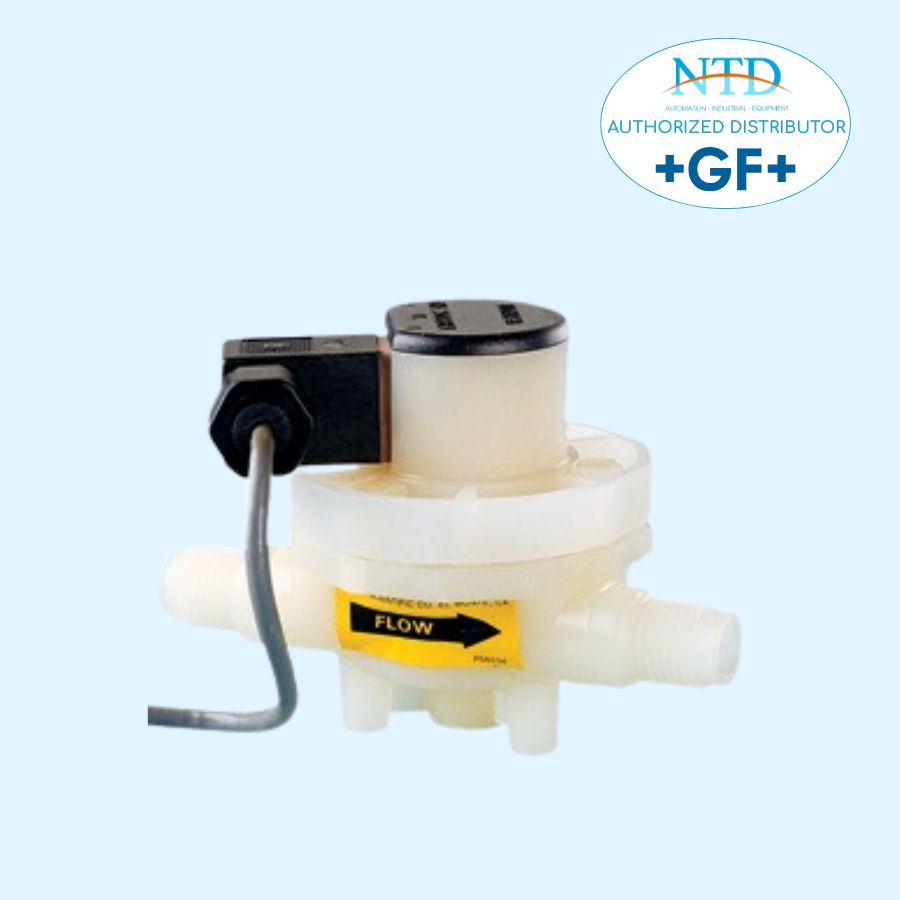

Cảm biến lưu lượng nhỏ kiểu Rotor Signet 2507 GF
Liên hệ
Còn hàng
Model: 2507 GF
Thương hiệu: GF
Xuất xứ: Thuỵ Sĩ
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ
✅ Tư vấn kỹ thuật, lắp đặt nhanh chóng
Cảm biến lưu lượng nhỏ Signet 2507 (Type 2507 Mini Flow Sensor) của GF sản xuất có cấu tạo từ một Rotor quay tự do bên trong thân, được định hướng bởi dòng lưu chất. Trong dải đo đã định, tốc độ quay của Rotor tỉ lệ tốc độ dòng lỏng chảy qua nó.
Nam châm được tích hợp bên trong Rotor sẽ kích hoạt một rơ le điện tử lắp tại đỉnh của cảm biến tạo ra song output dạng vuông. Cảm biến có thể đo được lưu lượng của cả chất lỏng trong suốt và có màu trong dải đo từ 0.2 - 20.0 centistokes.
Tính năng nổi bật
- Dải hoạt động từ 100 đến 12.000 ml/m (tương đương 0,026 đến 3,2 gpm theo chuẩn Mỹ)
- Đầu nối tín hiệu có thể tháo rời giúp bảo trì dễ dàng
- Lắp đặt đơn giản với kết nối ren G 1/4 in. (¼ in. NPT)
- Cáp tiêu chuẩn dài 7,6 m (25 ft)
- Vật liệu PVDF
- Thiết kế nhỏ gọn
Thông số kỹ thuật
| Hạng mục | Thông số kỹ thuật |
| Phạm vi vận hành (Operating Range) | |
| –1V sensor | 100 – 2 000 mL/phút (0.026 – 0.528 US gpm) |
| –2V sensor | 400 – 2 800 mL/phút (0.105 – 0.740 US gpm) |
| –3V sensor | 700 – 4 200 mL/phút (0.185 – 1.123 US gpm) |
| –4V sensor | 1 300 – 6 000 mL/phút (0.343 – 1.585 US gpm) |
| –6V sensor | 3 200 – 12 000 mL/phút (0.845 – 3.170 US gpm) |
| Độ chính xác (Accuracy) | ±2% giá trị đo |
| Độ lặp lại (Repeatability) | ±0.25% dải đo toàn phần |
| Độ nhớt cho phép (Viscosity range) | 0.2 – 20.0 centistokes |
| Kết nối (Connections) | Cổng G ¼ inch, kèm 2 adapter ren ¼ inch NPT (đi kèm sẵn) |
| Vật liệu tiếp xúc chất lỏng | |
| Thân cảm biến (Housing) | PVDF |
| Lõi dòng chảy (Flow insert) | PTFE |
| Phớt Quad-ring | FKM |
| Rotor | PVDF |
| Adapter ren ống (Pipe thread adapters) | PVDF |
| Điện | |
| Nguồn cấp | 5 – 24 VDC ±10%, có điều chỉnh, dòng tối đa 10 mA |
| Ngõ ra | Open-collector, sinking, tối đa 10 mA |
| Chiều dài cáp tiêu chuẩn | 7.6 m (25 ft), có thể kéo dài tối đa 300 m (1000 ft) |
| Loại cáp | Cáp 2 lõi xoắn đôi có lớp chắn, 22 AWG |
| Áp suất/Nhiệt độ định mức tối đa | |
| 5.5 bar @ -18 °C 80 psi @ 0 °F | |
| 5.5 bar @ 24 °C 80 psi @ 75 °F | |
| 3 bar @ 120 °C 45 psi @ 248 °F | |
| Khối lượng đóng gói | 0.115 kg 0.25 lb |
| Tiêu chuẩn & chứng nhận | CE, UKCA, FCC |
| Tuân thủ RoHS, China RoHS | |
| Sản xuất theo tiêu chuẩn ISO 9001, ISO 14001 và ISO 45001 | |
Ứng dụng phổ biến
- Chia tách dòng
- Phòng và bàn thí nghiệm
- Pha trộn hóa chất
- Bơm xuất sản phẩm
Các dòng sản phẩm đang có sẵn tại NTD Automation
- Cảm biến lưu lượng nhỏ kiểu Mini Flow (có rotor quay tự do)
| Mã hàng (Mfr. Part No.) | Mã Code | Tùy chọn Insert (lõi thu hẹp) | Phạm vi lưu lượng |
| 3-2507.100-1V | 198 801 731 | Insert 1 mm | 0.026 – 0.528 gpm (100 – 2 000 mL/phút) |
| 3-2507.100-2V | 198 801 732 | Insert 2 mm | 0.15 – 0.740 gpm (400 – 2 800 mL/phút) |
| 3-2507.100-3V | 198 801 733 | Insert 3 mm | 0.185 – 1.123 gpm (700 – 4 200 mL/phút) |
| 3-2507.100-4V | 198 801 734 | Insert 4 mm | 0.343 – 1.585 gpm (1 300 – 6 000 mL/phút) |
| 3-2507.100-6V | 198 801 736 | Inlet 6 mm, không insert | 0.845 – 3.170 gpm (3 200 – 12 000 mL/phút) |
-
Phụ kiện & linh kiện thay thế
| Mã hàng (Mfr. Part) | Mã Code | Mô tả (Description) |
| 3-2507.080-2 | 198 801 550 | Rotor thay thế cho 2507 |
| 3-2507.080-3 | 198 801 547 | Phớt Quad-ring cho 2507 |
| 3-2507.080-5 | 198 801 508 | Đầu nối DIN cho 2507 |
| 3-2507.081-1 | 198 801 548 | Insert 1 mm |
| 3-2507.081-2 | 198 801 502 | Insert 2 mm |
| 3-2507.081-3 | 198 801 503 | Insert 3 mm |
| 3-2507.081-4 | 198 801 558 | Insert 4 mm |
| 5523-0222 | 198 000 392 | Cáp (giá tính theo foot), 2 lõi có lớp chắn, 22 AWG |
