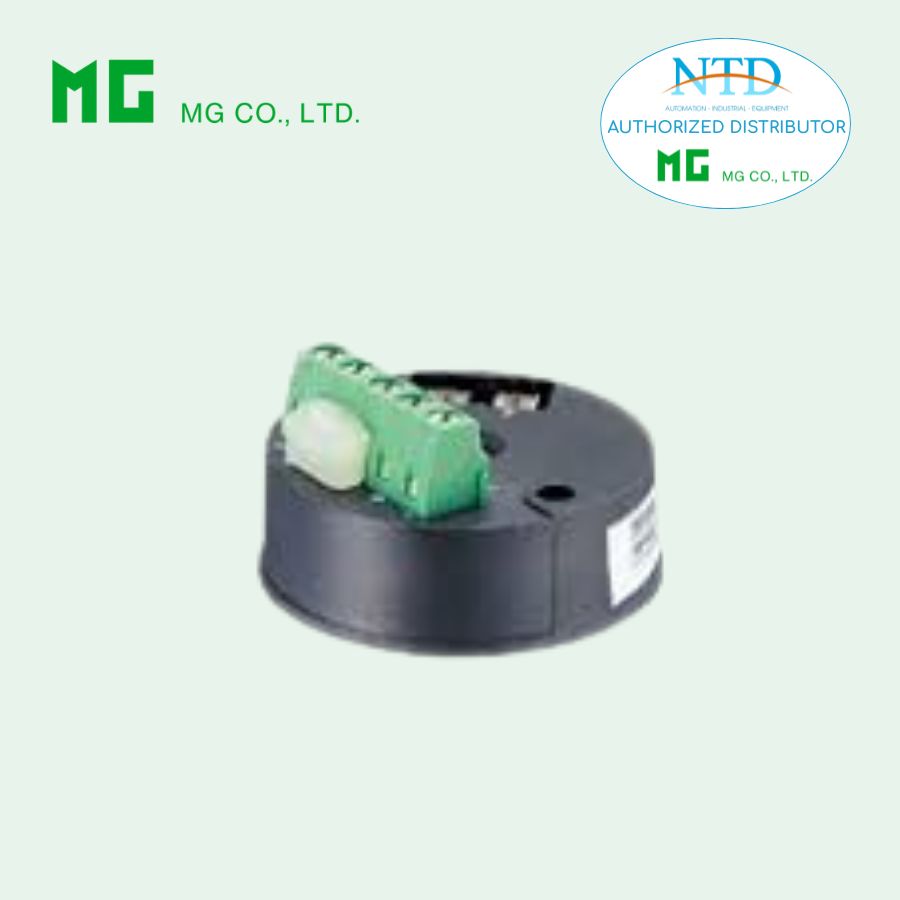

BỘ PHÁT RTD 26RS CỦA MG (M-SYSTEM)

Chức năng & Đặc điểm

• Nhận tín hiệu trực tiếp từ RTD và xuất tín hiệu chuẩn 4 – 20 mA DC

• Tuyến tính hóa và chức năng báo đứt dây (burnout)

• Dải nhiệt độ làm việc rộng, phù hợp với môi trường khắc nghiệt

Ứng dụng điển hình

• Lắp đặt trong đầu nối cảm biến giúp giảm nhiễu và suy hao tín hiệu

MODEL: 26RS–[1][2]

THÔNG TIN ĐẶT HÀNG

• Mã đặt hàng: 26RS-[1][2]
  Chọn mã cho từng mục [1] và [2] bên dưới
  (Ví dụ: 26RS-4/K/BL)

• Dải nhiệt độ (ví dụ: 0 – 100°C)

[1] NGÕ VÀO RTD (2 dây hoặc 3 dây)

1: JPt 100 (JIS ’89)
(Dải sử dụng: -100 đến +500°C, -148 đến +932°F, span tối thiểu: 50°C, 90°F)

3: Pt 100 (JIS ’89)
(Dải sử dụng: -100 đến +650°C, -148 đến +1202°F, span tối thiểu: 50°C, 90°F)

4: Pt 100 (JIS ’97, IEC)
(Dải sử dụng: -100 đến +850°C, -148 đến +1562°F, span tối thiểu: 50°C, 90°F)

5: Pt 50Ω (JIS ’81)
(Dải sử dụng: -100 đến +500°C, -148 đến +932°F, span tối thiểu: 100°C, 180°F)

6: Ni 508.4 Ω
(Dải sử dụng: -50 đến +200°C, -58 đến +392°F; span tối thiểu: 30°C, 54°F)

Lưu ý: Vui lòng liên hệ để sử dụng RTD 2 dây.

[2] TÙY CHỌN (có thể chọn nhiều mục)

Thời gian đáp ứng (0 – 90%)

• (để trống): Tiêu chuẩn (≤ 0,5 giây)

• /K: Đáp ứng nhanh (khoảng 25 ms)

Burnout (báo đứt dây)

• (để trống): Burnout mức cao (Upscale)

• /BL: Burnout mức thấp (Downscale)

THÔNG SỐ KỸ THUẬT CHUNG

• Cấu trúc: Gắn đầu cảm biến

• Kiểu đấu nối: Terminal chuẩn Euro

• Tiết diện dây phù hợp: 0,14 – 1,5 mm², tuốt dây 6 mm

• Vật liệu vỏ: Nhựa chống cháy (màu đen)

• Cách ly: Ngõ vào với ngõ ra

• Điều chỉnh Zero: -1 đến +1% (mặt trước)

• Điều chỉnh Span: 99 đến 101% (mặt trước)

• Tuyến tính hóa: Tiêu chuẩn

THÔNG SỐ NGÕ VÀO

• Điện trở dây dẫn tối đa: 20 Ω mỗi dây (loại 3 dây)

• Dòng kích:

  • 0,7 mA (Pt)

  • 0,35 mA (Ni 508.4 Ω)

THÔNG SỐ NGÕ RA

• Ngõ ra: 4 – 20 mA DC

• Điện trở tải theo điện áp nguồn:

(bao gồm điện trở dây dẫn)

LẮP ĐẶT

• Nguồn cấp: 12 – 32 V DC

• Nhiệt độ làm việc: -40 đến +85°C (-40 đến +185°F)

• Độ ẩm làm việc: 0 – 90 %RH (không ngưng tụ)

• Kiểu lắp: Gắn đầu (chuẩn DIN loại B)

• Khối lượng: 20 g (0,71 oz)

HIỆU SUẤT (theo % span)

• Độ chính xác: ±0,2%

• Hệ số nhiệt: ±0,02 %/°C (±0,01 %/°F)

• Thời gian đáp ứng burnout: ≤ 10 giây

• Điện trở cách điện: ≥ 100 MΩ với 500 V DC

• Độ bền điện môi: 2000 V AC trong 1 phút
  (ngõ vào – ngõ ra – đất)

TIÊU CHUẨN & CHỨNG NHẬN

Phù hợp tiêu chuẩn EU:

• Chỉ thị EMC

  • EMI EN 61000-6-4

  • EMS EN 61000-6-2

• Chỉ thị RoHS
