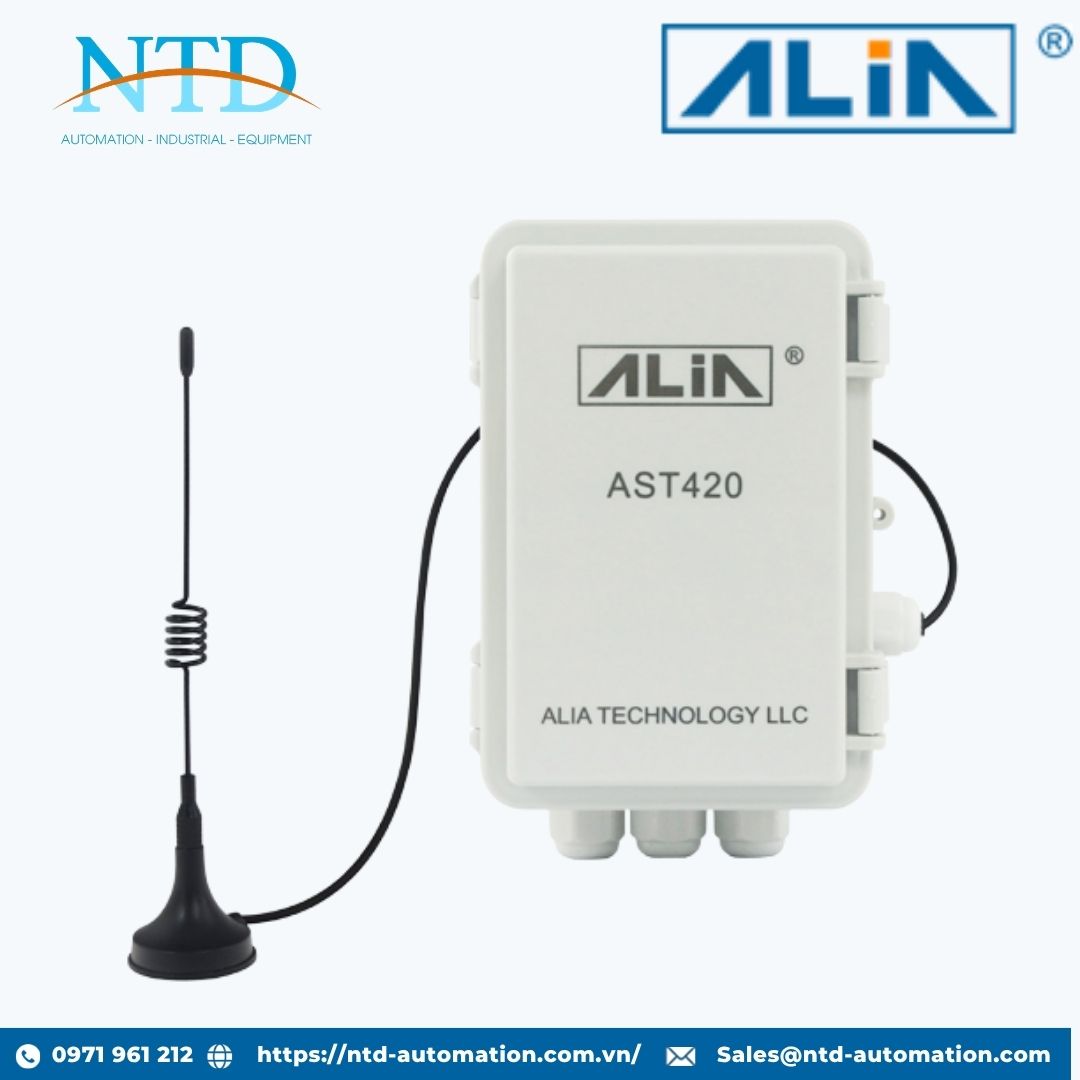

Bộ chuyển đổi tín hiệu không dây series AST420 ALIA

AST420 Series là bộ chuyển đổi tín hiệu không dây được thiết kế để truyền tín hiệu analog và digital từ hiện trường đến hệ thống điều khiển mà không cần kéo cáp. Thiết bị chuyển đổi các tín hiệu công nghiệp như 4-20 mA, 0-5 V, 0-10 V và RS485 thành tín hiệu không dây, giúp truyền dữ liệu ổn định trên khoảng cách xa với chi phí thấp và thời gian triển khai nhanh chóng.

Dòng sản phẩm này được phát triển nhằm giải quyết các bài toán thường gặp trong công nghiệp như chi phí kéo cáp cao, thời gian thi công kéo dài, khó kết nối các thiết bị di động hoặc các vị trí lắp đặt phân tán. Với phạm vi truyền lên đến 8000 m, khả năng cách ly nguồn hai đầu và cơ chế truyền dữ liệu trong suốt (Transparent Transmission), AST420 Series mang đến giải pháp truyền thông không dây an toàn, linh hoạt và hiệu quả cho các hệ thống tự động hóa hiện đại.

Tính năng nổi bật

• Hỗ trợ nhiều loại tín hiệu đầu vào:

  • 4-20 mA

  • 0-5 V

  • 0-10 V

  • RS485

• Giảm đáng kể chi phí cáp tín hiệu, máng cáp và nhân công lắp đặt.

• Triển khai liên kết tín hiệu chỉ trong vài phút mà không cần thi công đường dây dài.

• Cho phép thay đổi vị trí điểm đo linh hoạt theo yêu cầu vận hành.

• Cách ly nguồn giữa đầu thu thập dữ liệu và đầu điều khiển, nâng cao độ an toàn điện cho hệ thống.

• Sử dụng băng tần công nghiệp ISM 433 MHz cho khả năng truyền tín hiệu ổn định.

• Vỏ ABS đạt chuẩn bảo vệ IP67, phù hợp với môi trường ngoài trời khắc nghiệt.

• Hỗ trợ nhiều mô hình truyền thông:

  • Point-to-Point

  • Truyền qua trạm lặp (Relay)

  • Mạng hình sao (Star Network)

  • Nhiều thiết bị hoạt động song song

• Truyền tín hiệu ổn định, độ trễ thấp.

• Giải pháp lý tưởng cho các hệ thống tự động hóa, xử lý nước, năng lượng và hạ tầng công nghiệp.

AST420-A – Bộ truyền tín hiệu Analog không dây

AST420-A cho phép truyền các tín hiệu analog qua khoảng cách lên tới 8000 m trong điều kiện lý tưởng, hỗ trợ đồng thời nhiều tín hiệu với độ chính xác cao.

Thông số kỹ thuật

• Tín hiệu đầu vào:

  • 4-20 mA

  • 0-5 V

  • 0-10 V

• Nguồn cấp: 12-30 VDC

• Công suất tiêu thụ trung bình: 0.5 W

• Khoảng cách truyền:

  • AST420-A1: ≤600 m

  • AST420-A2: ≤8000 m

• Chế độ truyền thông:

  • Băng tần ISM 433 MHz

• Số kênh tín hiệu:

  • 64 kênh độc lập

• Độ phân giải:

  • 0.01 mA

• Độ chính xác:

  • ±0.5% FS

• Trở kháng đầu vào:

  • 120 Ω

• Tải đầu ra:

  • Rload = (VDC - 12) × 50

• Thời gian cập nhật dữ liệu:

  • ≤0.5 giây

• Nhiệt độ làm việc:

  • -20 đến 60°C

• Cấp bảo vệ:

  • IP67

• Vật liệu vỏ:

  • ABS

AST420-D – Bộ truyền tín hiệu RS485 không dây

AST420-D được thiết kế cho các ứng dụng truyền dữ liệu Modbus RS485 không dây với công nghệ LoRa, hỗ trợ kết nối nhiều thiết bị trong cùng một hệ thống.

Thông số kỹ thuật

• Tín hiệu đầu vào:

  • RS485

• Nguồn cấp:

  • 7-30 VDC

• Công suất tiêu thụ:

  • <0.5 W

• Khoảng cách truyền:

  • ≤5000 m

• Tốc độ truyền:

  • 1200-115200 bps

• Dải tần hoạt động:

  • 410-439 MHz

• Công nghệ truyền:

  • LoRa

• Chế độ truyền:

  • Transparent Transmission

• Số kênh:

  • 30 kênh

• Số địa chỉ thiết bị:

  • 254 địa chỉ

• Dung lượng gói dữ liệu:

  • ≤250 bytes

• Công suất phát:

  • 5-20 dBm

• Thời gian cập nhật dữ liệu:

  • ≤0.5 giây

• Nhiệt độ làm việc:

  • -20 đến 60°C

• Cấp bảo vệ:

  • IP67

• Vật liệu vỏ:

  • ABS

Kết nối và phụ kiện

• Đầu nối cáp:

  • PG9 (Nguồn và tín hiệu)

  • PG7 (Ăng-ten 433 MHz)

• Bộ sản phẩm tiêu chuẩn:

  • 01 Bộ phát + Ăng-ten

  • 01 Bộ thu + Ăng-ten

Ứng dụng

• Truyền tín hiệu giữa các khu vực nhà máy không thể kéo cáp.

• Hệ thống xử lý nước và nước thải.

• Trạm bơm, hồ chứa và hệ thống thủy lợi.

• Giám sát mức, áp suất, lưu lượng từ xa.

• Năng lượng mặt trời và điện gió.

• Hệ thống SCADA và IoT công nghiệp.

• Các ứng dụng yêu cầu truyền tín hiệu qua khoảng cách xa hoặc khu vực có địa hình phức tạp.

Lợi ích nổi bật

AST420 Series giúp doanh nghiệp loại bỏ chi phí kéo cáp đường dài, rút ngắn thời gian triển khai từ nhiều ngày xuống chỉ vài phút, đồng thời mang lại khả năng mở rộng và thay đổi vị trí lắp đặt linh hoạt. Với khoảng cách truyền lên đến 8 km và chuẩn bảo vệ IP67, đây là giải pháp truyền tín hiệu không dây hiệu quả cho các hệ thống tự động hóa và giám sát công nghiệp hiện đại.
