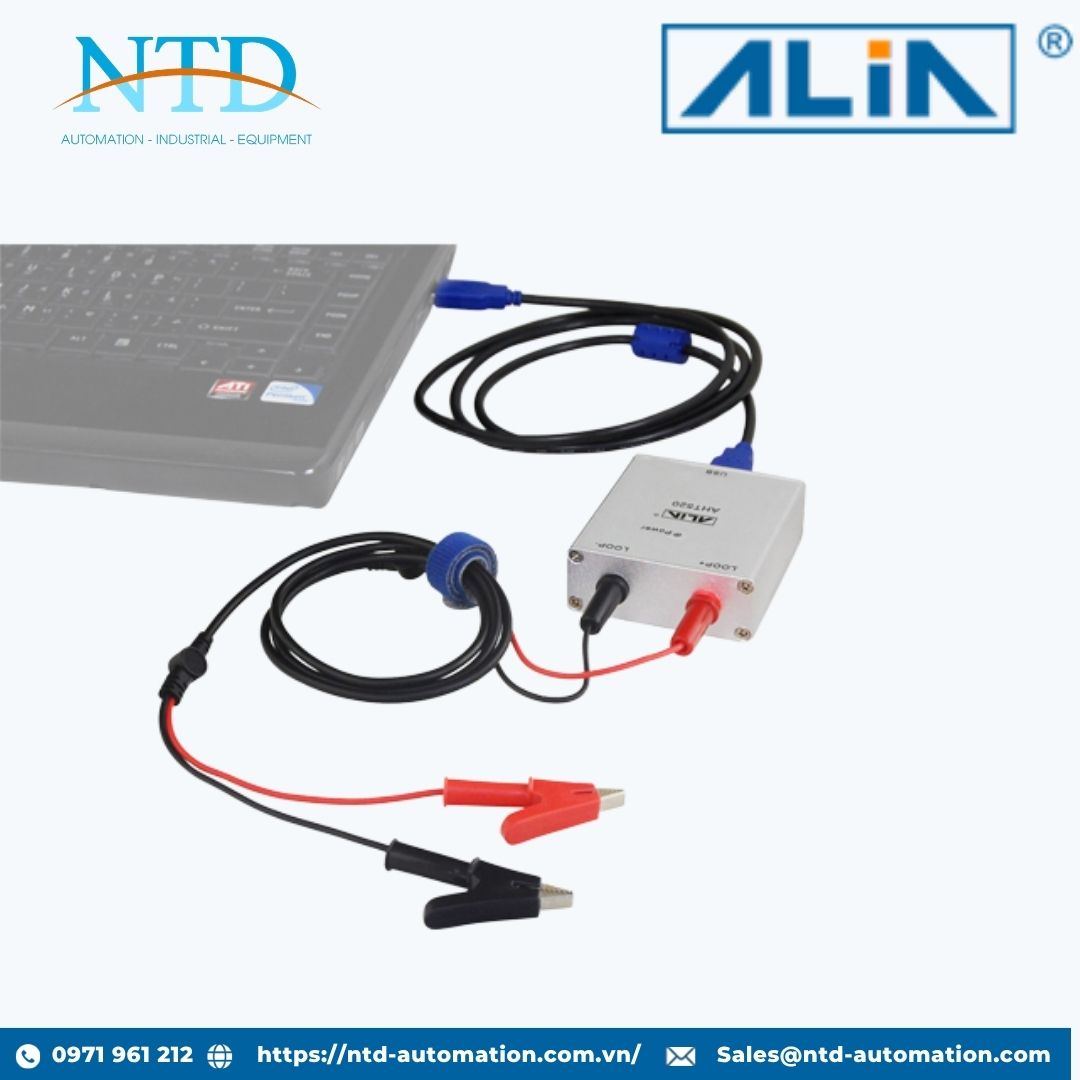

Bộ giao tiếp HART qua máy tính Series AHT520 ALIA

AHT520 Series là bộ giao tiếp HART kết nối với máy tính, được thiết kế để cấu hình, hiệu chuẩn, bảo trì và thu thập dữ liệu từ các thiết bị trường sử dụng giao thức HART. Thiết bị đóng vai trò là cầu nối giữa máy tính và mạng HART, cho phép kỹ sư dễ dàng truy cập, giám sát và thay đổi các thông số của transmitter ngay tại hiện trường hoặc trong phòng kỹ thuật.

Với khả năng tương thích với hầu hết các thiết bị HART từ nhiều nhà sản xuất khác nhau, AHT520 giúp đơn giản hóa quá trình cài đặt và bảo trì các thiết bị đo áp suất, nhiệt độ, lưu lượng, mức và van điều khiển thông minh. Thông qua phần mềm đi kèm, người dùng có thể đọc dữ liệu quá trình, thay đổi dải đo, cấu hình Tag, kiểm tra trạng thái thiết bị và thực hiện các chức năng chẩn đoán một cách nhanh chóng và chính xác.

Thiết bị sử dụng nguồn trực tiếp từ cổng USB của máy tính mà không cần nguồn cấp ngoài, đồng thời sở hữu thiết kế nhỏ gọn với vỏ hợp kim nhôm chắc chắn, phù hợp cho cả công việc tại hiện trường và trong môi trường công nghiệp.

Tính năng nổi bật

• Hỗ trợ giao tiếp với hầu hết các thiết bị sử dụng giao thức HART.

• Tương thích với sản phẩm HART từ nhiều nhà sản xuất khác nhau.

• Cho phép cấu hình, hiệu chuẩn và bảo trì transmitter thông qua máy tính.

• Thiết lập và kiểm tra các thông số như Tag, dải đo, giá trị đầu ra và dữ liệu quá trình.

• Không cần nguồn cấp ngoài, sử dụng nguồn trực tiếp từ cổng USB.

• Tương thích với chuẩn USB 1.1 và USB 2.0.

• Thiết kế nhỏ gọn, dễ dàng mang theo và sử dụng tại hiện trường.

• Vỏ hợp kim nhôm bền chắc, chống va đập hiệu quả.

• Kết nối không phân cực, dễ dàng đấu nối mà không cần quan tâm cực tính.

• Tích hợp phần mềm lập trình HART và bộ DTM đi kèm.

• Lưu trữ và quản lý tham số dưới định dạng TXT.

• Cách ly tín hiệu lên đến 1500 VDC giữa thiết bị và máy tính giúp đảm bảo an toàn vận hành.

Ứng dụng tiêu biểu

• Cấu hình transmitter áp suất, nhiệt độ, lưu lượng và mức sử dụng giao thức HART.

• Kiểm tra và thay đổi thông số thiết bị trường.

• Hiệu chuẩn và bảo trì hệ thống đo lường công nghiệp.

• Thu thập dữ liệu quá trình phục vụ vận hành và chẩn đoán.

• Hỗ trợ kỹ sư đo lường và tự động hóa trong công tác commissioning.

• Kết nối và quản lý thiết bị HART thông qua phần mềm Asset Management hoặc DTM.

Thông số kỹ thuật chính

Nguồn cấp và tín hiệu

• Nguồn cấp:

  • Từ cổng USB của máy tính

• Dòng tiêu thụ:

  • 40 mA @ 5 VDC

• Mức tín hiệu đầu ra:

  • 0.5 ± 0.1 Vpp (dạng sóng hình thang)

An toàn và chống nhiễu

• Điện áp cách ly:

  • 1500 VDC giữa thiết bị trường và máy tính

• Dòng rò:

  • < 200 μA

• Khả năng chống nhiễu EMI/RFI:

  • Theo tiêu chuẩn SAMA PMC 33.1

  • Tần số 20 – 1000 MHz

  • Cường độ trường đến 30 V/m

Kết nối

Kết nối thiết bị HART

• Loại kết nối:

  • 2 kẹp Mini-Grabber

• Chiều dài cáp:

  • 1.0 m

Kết nối máy tính

• Chuẩn:

  • USB 1.1

  • USB 2.0

• Chiều dài cáp:

  • 1.5 m

Chức năng phần mềm

• Quản lý và cấu hình tham số thiết bị.

• Hỗ trợ DTM (Device Type Manager).

• Đọc dữ liệu quá trình và trạng thái thiết bị.

• Lưu tham số dưới định dạng TXT.

• Cấu hình dải đo và Tag thiết bị.

Điều kiện môi trường

• Nhiệt độ hoạt động:

  • 0 đến 55°C

• Nhiệt độ lưu trữ:

  • -40 đến 85°C

• Độ ẩm lưu trữ:

  • 0 – 98% RH

• Cấp bảo vệ:

  • IP54

Vật liệu chế tạo

• Vỏ:

  • Hợp kim nhôm chống va đập

Yêu cầu hệ thống máy tính

• Hệ điều hành:

  • Windows 98

  • Windows 2000

  • Windows XP

  • Windows 7

• Độ phân giải màn hình:

  • Từ 800 × 600 trở lên

• Dung lượng ổ cứng:

  • Tối thiểu 1 GB

• RAM:

  • Tối thiểu 256 MB

Kích thước và trọng lượng

• Kích thước:

  • 73 × 64 × 24 mm

• Trọng lượng:

  • 0.15 kg

Chứng nhận

• Đạt tiêu chuẩn CE theo các yêu cầu của Liên minh Châu Âu (EC).

Bộ phụ kiện tiêu chuẩn

• Bộ giao tiếp HART AHT520 × 1

• Cặp kẹp Mini-Grabber dài 1.0 m × 1 bộ

• Cáp USB dài 1.5 m × 1 bộ

• USB chứa Driver và DTM × 1 bộ

AHT520 Series là giải pháp giao tiếp HART hiệu quả và kinh tế, giúp kỹ sư đo lường và tự động hóa dễ dàng cấu hình, giám sát và bảo trì thiết bị trường thông qua máy tính, từ đó nâng cao hiệu quả vận hành và giảm thời gian bảo trì hệ thống.
