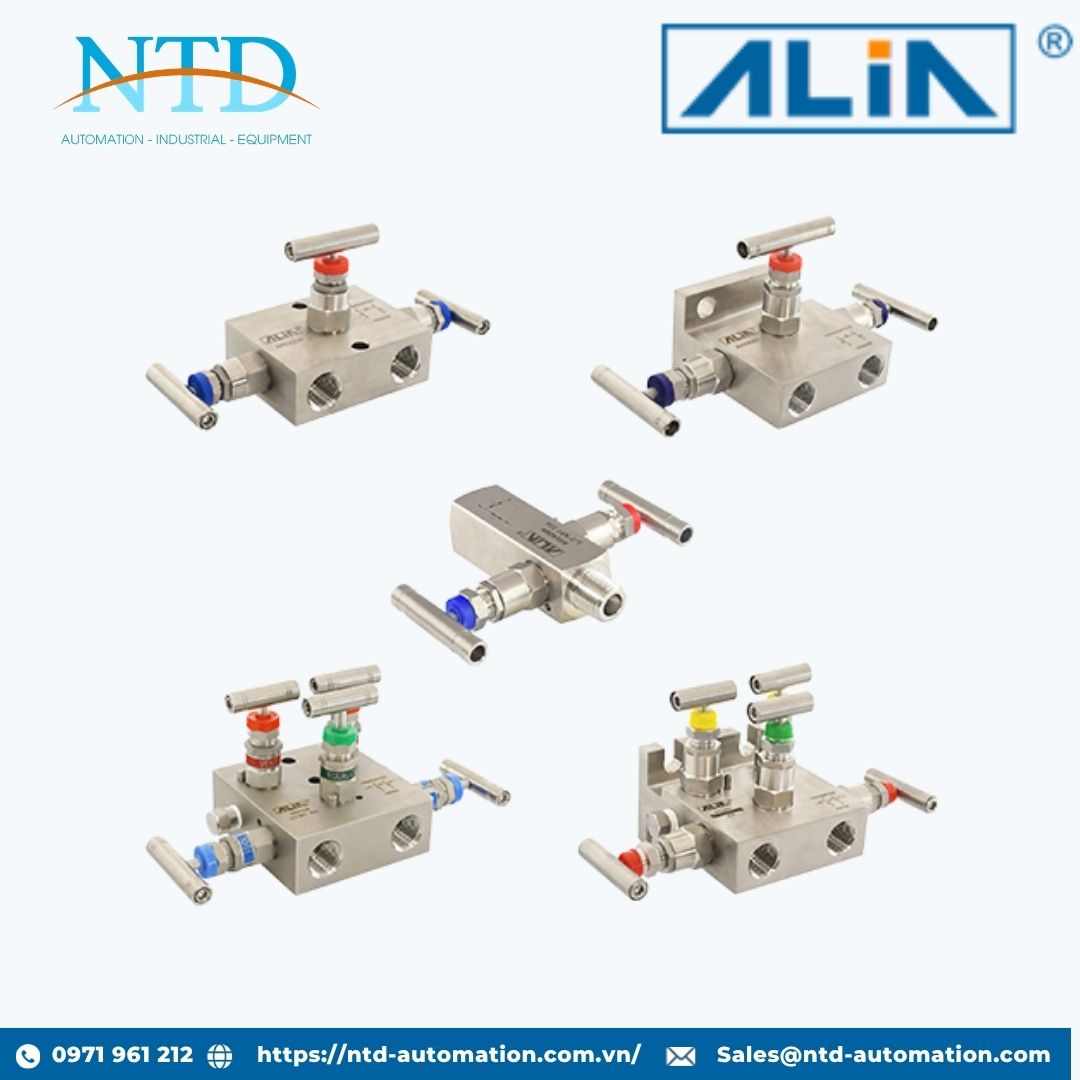

Cụm van áp suất Series AHV400 ALIA

AHV400 Series là dòng manifold van áp suất được thiết kế với thân ngang chắc chắn, chế tạo từ thép không gỉ 316 bằng phương pháp rèn và gia công nguyên khối, mang lại khả năng chịu áp suất cao, độ kín vượt trội và tuổi thọ vận hành lâu dài. Sản phẩm được sử dụng rộng rãi trong các hệ thống đo áp suất và chênh áp, giúp thực hiện các chức năng cô lập, cân bằng, xả áp và hiệu chuẩn thiết bị đo một cách an toàn và thuận tiện.

Dòng AHV400 có sẵn các cấu hình 2 ngả, 3 ngả và 5 ngả với nhiều kiểu kết nối khác nhau, đáp ứng linh hoạt các yêu cầu lắp đặt cho đồng hồ áp suất, transmitter áp suất và transmitter chênh áp trong các ngành dầu khí, hóa chất, năng lượng, xử lý nước và tự động hóa công nghiệp.

Để đảm bảo độ tin cậy tối đa, mỗi manifold đều được kiểm tra nghiêm ngặt về áp suất thủy lực, áp suất khí nén, chân không, độ rung và độ ổn định nhiệt trước khi xuất xưởng.

Tính năng nổi bật

• Toàn bộ kết cấu bằng thép không gỉ SS316 chống ăn mòn cao.

• Thiết kế nguyên khối giúp tăng khả năng chịu áp suất và độ bền cơ học.

• Hỗ trợ cô lập, xả áp và hiệu chuẩn thiết bị đo áp suất nhanh chóng.

• Thiết kế chuyên dụng để kết nối đường impulse với transmitter áp suất hoặc chênh áp.

• Ghế van bi tôi cứng đặc biệt, phù hợp cho cả môi chất khí và chất lỏng.

• Bộ làm kín ty van được bố trí bên dưới ren ty, hạn chế ăn mòn, kẹt ren và nhiễm bẩn.

• Bao gồm sẵn gioăng mặt bích và bu lông mặt bích.

• Có sẵn các phiên bản 2 ngả, 3 ngả và 5 ngả đáp ứng đa dạng ứng dụng.

• Có thể tùy chỉnh thiết kế theo yêu cầu.

Thông số kỹ thuật

Double Block & Bleed Gauge Valve

Model: AHV426N

• Áp suất thử nghiệm tại 25°C:

  • Thân van: 620 bar

  • Ghế van: 415 bar

  • Khí nén: 40 bar

• Vật liệu làm kín: PTFE

• Vật liệu thân van: Stainless Steel 316

• Vật liệu tiếp xúc lưu chất: Stainless Steel 316

• Tấm gá: Stainless Steel 316

• Nhiệt độ làm việc tối đa: 180°C

• Kết nối quá trình: 1/2" NPT Male

• Kết nối thiết bị: 1/2" NPT Female

Remote Mounted 3-Valve & 5-Valve Manifold

Model: AHV436N / AHV456N

• Áp suất thử nghiệm tại 25°C:

  • Thân van: 620 bar

  • Ghế van: 415 bar

  • Khí nén: 40 bar

• Vật liệu làm kín: PTFE

• Vật liệu thân van: Stainless Steel 316

• Vật liệu tiếp xúc lưu chất: Stainless Steel 316

• Tấm gá: Stainless Steel 316

• Nhiệt độ làm việc tối đa: 180°C

• Kết nối quá trình: 1/2" NPT Female

• Kết nối thiết bị: 1/2" NPT Female

T-Type Direct Mounting 3-Valve & 5-Valve Manifold

Model: AHV436T / AHV456T

• Áp suất thử nghiệm tại 25°C:

  • Thân van: 620 bar

  • Ghế van: 415 bar

  • Khí nén: 40 bar

• Vật liệu làm kín: PTFE

• Vật liệu thân van: Stainless Steel 316

• Vật liệu tiếp xúc lưu chất: Stainless Steel 316

• Tấm gá: Stainless Steel 316

• Nhiệt độ làm việc tối đa: 180°C

• Kết nối quá trình: 1/2" NPT Female

• Kết nối thiết bị: Lắp trực tiếp trên transmitter

Ứng dụng

• Hệ thống đo áp suất và chênh áp.

• Đường ống hơi, khí nén và thủy lực.

• Nhà máy dầu khí, hóa chất và năng lượng.

• Hệ thống xử lý nước và nước thải.

• Các ứng dụng yêu cầu cô lập, cân bằng và hiệu chuẩn transmitter áp suất, transmitter chênh áp.
