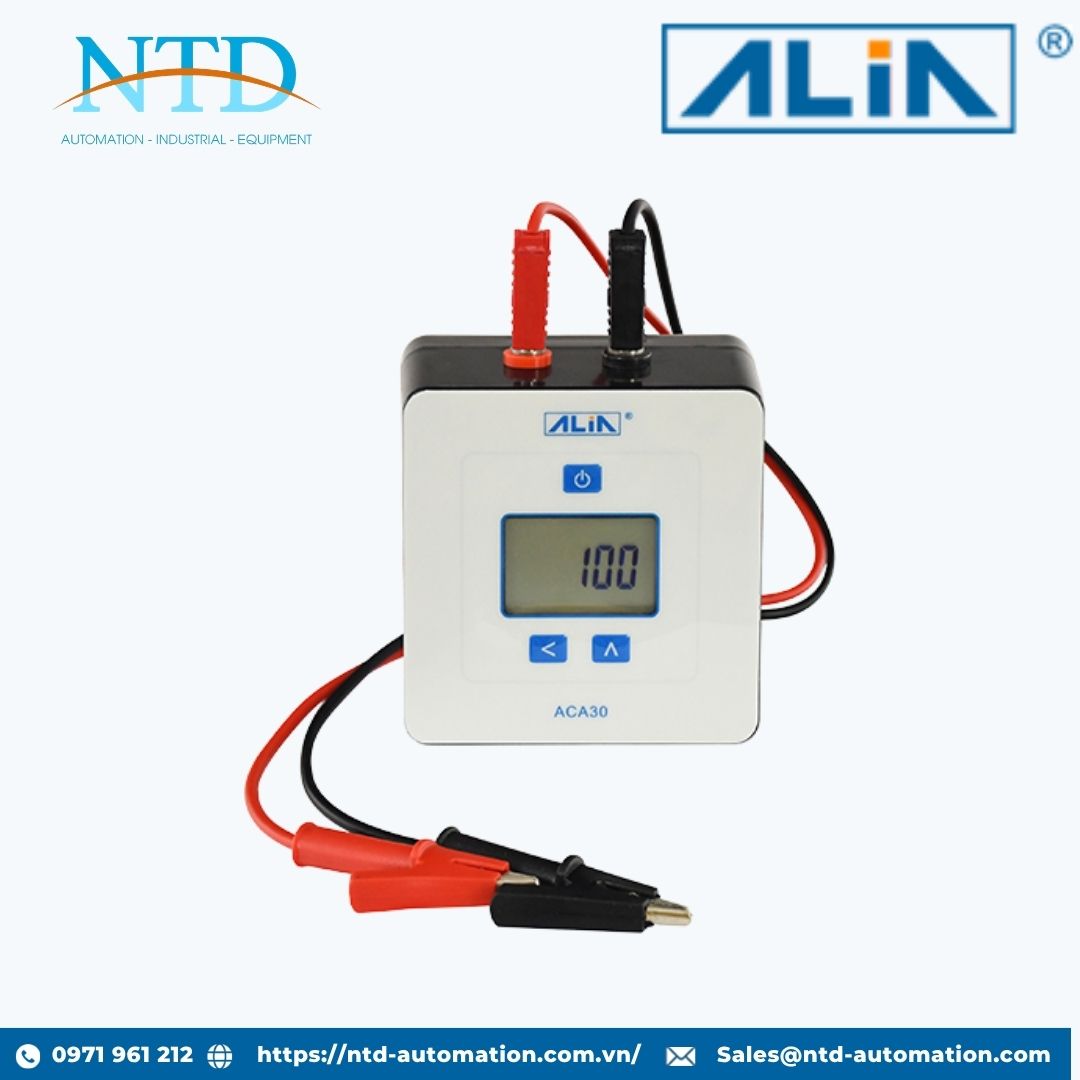

Thiết bị hiệu chuẩn và kiểm tra lưu lượng kế series ACA30 ALIA

ACA30 Series là thiết bị hiệu chuẩn, kiểm tra và chẩn đoán lưu lượng kế cầm tay được thiết kế chuyên dụng cho các dòng lưu lượng kế điện tử sử dụng tín hiệu tần số. Thiết bị tích hợp đầy đủ các chức năng tạo tín hiệu mô phỏng, kiểm tra đầu vào và hỗ trợ chẩn đoán tại hiện trường, giúp kỹ sư bảo trì và vận hành nhanh chóng xác minh tình trạng hoạt động của lưu lượng kế mà không cần tháo thiết bị khỏi hệ thống.

Được phát triển dựa trên công nghệ vi xử lý hiện đại, ACA30 Series có khả năng tạo tín hiệu tần số với dạng sóng đặc biệt được tối ưu để tương thích hoàn toàn với các bộ chuyển đổi tín hiệu (Converter) của các dòng lưu lượng kế như AVF7000 Series Vortex Flowmeter, ATF3500 Series Turbine Flowmeter và ASF7100 Series Swirl Flowmeter. Nhờ đó, thiết bị hỗ trợ hiệu chuẩn, kiểm tra và đánh giá hoạt động của hệ thống một cách nhanh chóng, chính xác và đáng tin cậy.

Với thiết kế nhỏ gọn, vận hành bằng pin CR2032 tiêu chuẩn và giao diện điều khiển đơn giản chỉ với 3 phím chức năng, ACA30 Series là công cụ lý tưởng cho công tác bảo trì, kiểm tra và hiệu chuẩn lưu lượng kế tại hiện trường.

Tính năng nổi bật

• Thiết kế chuyên dụng cho hiệu chuẩn, kiểm tra và chẩn đoán lưu lượng kế.

• Công nghệ vi xử lý hiện đại với mức tiêu thụ điện năng thấp.

• Tạo tín hiệu tần số đầu ra từ 0 đến 999 Hz.

• Dạng sóng đầu ra được tối ưu hóa để tương thích với các bộ chuyển đổi lưu lượng kế.

• Độ chính xác cao lên đến ±0.05% giá trị hiển thị.

• Tích hợp chức năng bù nhiệt độ tự động giúp duy trì độ chính xác trong nhiều điều kiện môi trường khác nhau.

• Màn hình LCD hiển thị rõ ràng giá trị cài đặt và trạng thái hoạt động.

• Giao diện trực quan với 3 phím điều khiển đơn giản.

• Hỗ trợ vận hành bằng một tay thuận tiện tại hiện trường.

• Sử dụng pin CR2032 phổ biến, dễ dàng thay thế.

• Thời gian hoạt động kéo dài trên 200 ngày.

• Tự động tắt nguồn sau 10 phút không thao tác giúp tiết kiệm pin.

• Thiết kế nhỏ gọn, dễ dàng mang theo và sử dụng tại các khu vực lắp đặt thiết bị.

Ứng dụng tiêu biểu

• Hiệu chuẩn và kiểm tra lưu lượng kế Vortex.

• Hiệu chuẩn và kiểm tra lưu lượng kế Turbine.

• Hiệu chuẩn và kiểm tra lưu lượng kế Swirl.

• Chẩn đoán bộ chuyển đổi tín hiệu lưu lượng kế.

• Kiểm tra tín hiệu đầu vào của bộ hiển thị và bộ tính toán lưu lượng.

• Công tác bảo trì định kỳ tại hiện trường.

• Kiểm tra nhanh hệ thống đo lưu lượng trong nhà máy.

Thông số kỹ thuật chính

Chức năng tạo tín hiệu

• Nguyên lý:

  • Tạo tín hiệu dạng sóng tam giác (Triangular Waveform)

• Dải tần số:

  • 0 – 999 Hz

• Các mức tần số cài đặt sẵn:

  • 0, 10, 20, 30, 40, 50...

  • Lên đến 999 Hz

• Độ phân giải:

  • 1 Hz

• Biên độ tín hiệu:

  • < 1 V

Hiệu suất

• Độ chính xác:

  • ±0.05% giá trị hiển thị

• Hệ số trôi nhiệt:

  • 10 PPM/°C

• Độ ổn định nhiệt:

  • 0.005% FS/°C

• Tốc độ cập nhật màn hình:

  • 4 lần/giây

• Thời gian sườn lên/xuống:

  • ≤ 3 μs (10% – 90%)

• Trở kháng:

  • 150 kΩ

Hiển thị và vận hành

• Màn hình:

  • LCD 1.6 inch

• Bàn phím:

  • 3 phím chức năng

• Chức năng tắt nguồn:

  • Tắt thủ công

  • Tự động tắt sau 10 phút không thao tác

Nguồn cấp

• Loại pin:

  • CR2032 (3 V)

• Dung lượng pin:

  • 210 mAh

• Thời gian hoạt động:

  • Trên 200 ngày

Kết nối

• Đầu nối điện:

  • 2 cổng jack φ4 mm

• Dây tín hiệu:

  • Dài 0.5 m

  • Dây đỏ × 1

  • Dây đen × 1

Điều kiện môi trường

• Nhiệt độ hoạt động:

  • -10 đến 50°C

• Nhiệt độ lưu trữ:

  • -20 đến 70°C

• Độ ẩm tương đối:

  • 20 – 80% RH (không ngưng tụ)

Độ bền và tiêu chuẩn

• Chống rung và va đập:

  • BS EN61010:2001

  • Def Stan 66-31

• EMC:

  • BS EN61326-1:1998 + A2:2001

• An toàn điện:

  • BS EN61010:2001

• Chứng nhận:

  • CE Mark

• Cấp bảo vệ:

  • IP54

Kích thước và trọng lượng

• Kích thước:

  • 81 × 79 × 56 mm

• Trọng lượng:

  • 0.25 kg

Vật liệu và phụ kiện

• Vỏ:

  • Nhựa ABS

• Túi đựng:

  • Túi vải mềm chuyên dụng

Thiết bị tương thích

• Lưu lượng kế Vortex

• Lưu lượng kế Turbine

• Lưu lượng kế Swirl

• Các bộ chuyển đổi tín hiệu lưu lượng sử dụng đầu vào tần số

ACA30 Series là giải pháp hiệu chuẩn và kiểm tra lưu lượng kế nhỏ gọn, chính xác và kinh tế, giúp kỹ sư hiện trường nhanh chóng đánh giá tình trạng hoạt động của thiết bị, giảm thời gian bảo trì và nâng cao độ tin cậy cho hệ thống đo lường công nghiệp.
