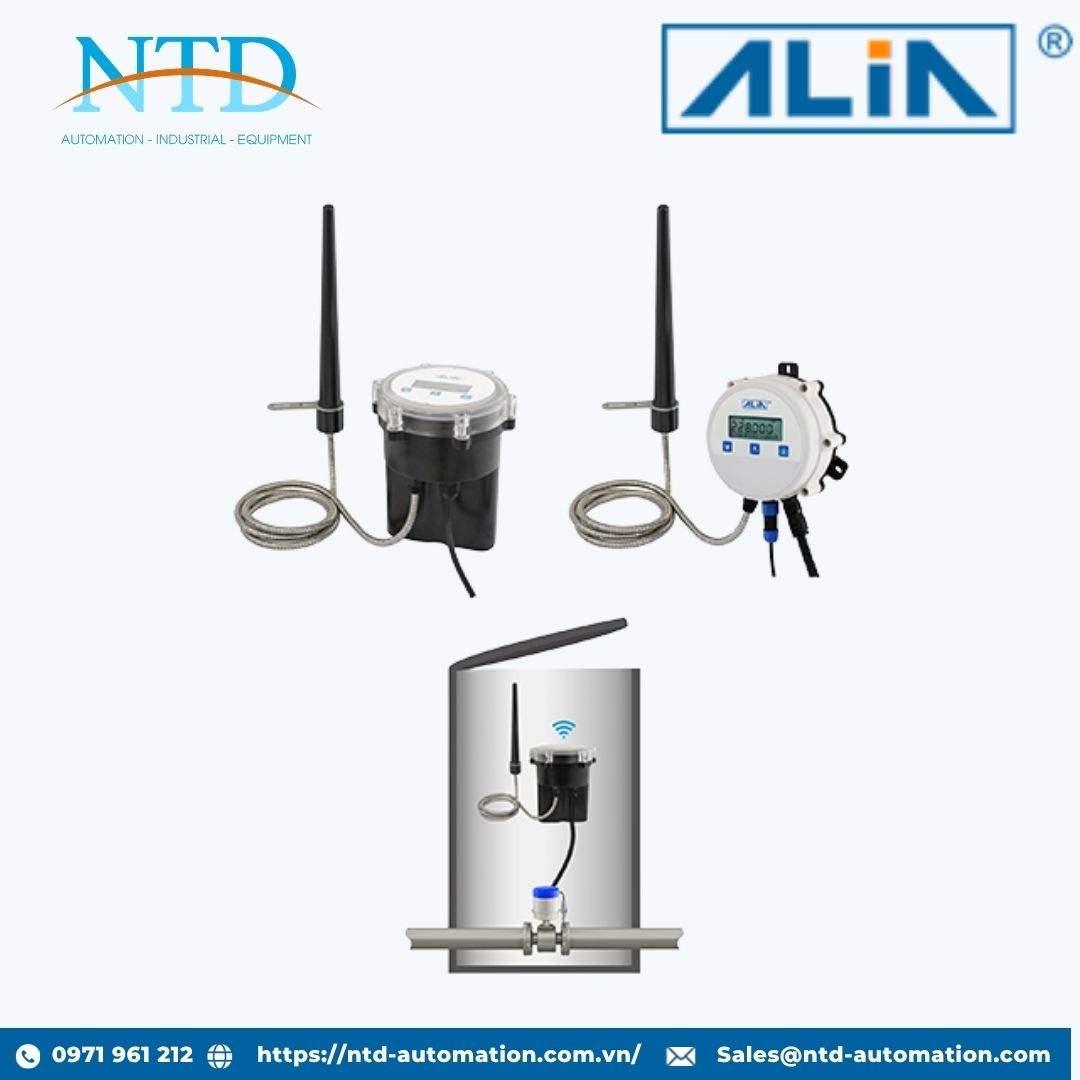

Bộ thu thập dữ liệu series AST991 ALIA

AST991 Series là bộ thu thập và truyền dữ liệu từ xa (Data Logger) sử dụng pin, được thiết kế cho các ứng dụng giám sát ngoài hiện trường với mức tiêu thụ năng lượng cực thấp. Thiết bị tích hợp truyền thông không dây 4G, giao tiếp RS485, khả năng thu thập tín hiệu analog và cấp bảo vệ IP68, cho phép vận hành ổn định ngay cả khi ngâm trong nước hoặc lắp đặt tại những môi trường khắc nghiệt.

Với khả năng kết nối nhiều cảm biến và thiết bị đo lường thông qua giao thức Modbus RTU, AST991 Series là giải pháp lý tưởng cho các hệ thống giám sát từ xa không có nguồn điện như giếng ngầm, mạng lưới cấp thoát nước, hệ thống phòng cháy chữa cháy, đập thủy lợi, hồ chứa và các công trình hạ tầng thông minh.

Thiết bị được trang bị bộ nhớ Flash dung lượng lớn, hỗ trợ lưu trữ hơn 25.000 bản ghi dữ liệu, đồng thời cho phép cấu hình và vận hành thuận tiện thông qua ứng dụng di động kết nối Bluetooth.

Tính năng nổi bật

• Chuẩn bảo vệ IP68, hoạt động ổn định trong môi trường ngập nước.

• Tích hợp truyền thông không dây 4G/3G/2G và giao tiếp RS485.

• Hỗ trợ thu thập tín hiệu analog.

• Cài đặt thông số dễ dàng qua Bluetooth và ứng dụng trên điện thoại Android.

• Bộ nhớ Flash 16 Mbit lưu trữ hơn 25.000 bản ghi dữ liệu.

• Hỗ trợ kết nối tối đa 255 thiết bị Modbus RTU.

• Cho phép cấu hình và thu thập đồng thời từ 10 đến 20 tín hiệu đo.

• Người dùng có thể tự thiết lập địa chỉ thanh ghi RS485, hỗ trợ tối đa 20 thanh ghi cùng lúc.

• Màn hình LCD hiển thị trạng thái vận hành, tín hiệu mạng, pin và dữ liệu đo.

• Phím điều khiển từ tính giúp thao tác tại hiện trường an toàn và thuận tiện.

• Hỗ trợ truyền dữ liệu tới đồng thời 2 địa chỉ IP.

• Tự động lưu và gửi lại dữ liệu bị mất kết nối trong thời gian từ 1 đến 30 ngày.

• Tích hợp ngõ ra cấp nguồn cho cảm biến 3.3V, 5V, 12V hoặc 24VDC.

Thông số kỹ thuật

Truyền thông không dây

• Mạng hỗ trợ: 4G / 3G / 2G

• Giao thức TCP/IP: Hỗ trợ

• Khe cắm SIM/UIM: Chuẩn Insert-Pull

• Hỗ trợ SIM/UIM: 1.8V / 3V

Giao tiếp RS485

• Chuẩn giao tiếp: RS485

• Tốc độ truyền: 1200 – 115200 bps

• Giao thức: MODBUS RTU

Ngõ vào Analog

• Số kênh: 1

• Độ chính xác: ±0.5% giá trị đo

Nguồn cấp

AST991-N

• Pin tích hợp: 114 Ah @ 3.6 VDC (6 pin cỡ D)

AST991-C

• Pin tích hợp: 38 Ah @ 3.6 VDC (2 pin cỡ D)

• Nguồn ngoài: 5 – 36 VDC

Mức tiêu thụ điện năng

• Chế độ ngủ: ≤120 μA @ 3.6 VDC

• Chế độ thu thập dữ liệu: ≈28 mA @ 3.6 VDC

• Chế độ truyền thông: ≈90 mA @ 3.6 VDC

Tuổi thọ pin

• Từ 1 đến hơn 10 năm tùy ứng dụng

Ngõ ra cấp nguồn cho cảm biến

Kênh 1

• Điện áp đầu ra: 5V / 12V / 24VDC

• Dòng tối đa: 150 mA

Kênh 2

• Điện áp đầu ra: 3.3V / 5V / 12V / 24VDC

• Dòng tối đa: 150 mA

Hiển thị và lưu trữ dữ liệu

Màn hình

• LCD 3 dòng

Dòng 1

• Cường độ tín hiệu mạng

• Trạng thái truyền dữ liệu

• Báo động

• Bluetooth

• Mức pin

• Điện áp pin

Dòng 2

• Giá trị đo của thiết bị

Dòng 3

• Ngày và giờ

Lưu trữ

• Bộ nhớ Flash: 16 Mbit

• Dung lượng lưu trữ: >25.000 bản ghi

Chức năng thu thập dữ liệu

• Số thiết bị kết nối: 1 – 255 thiết bị

• Số tín hiệu đo: 10 – 20 tín hiệu

• Chu kỳ thu thập dữ liệu: 30 giây đến 24 giờ

• Chu kỳ gửi dữ liệu: 5 phút đến 24 giờ

• Tự động gửi lại dữ liệu chưa báo cáo: 1 – 30 ngày

• Hỗ trợ tối đa 2 địa chỉ IP nhận dữ liệu

Điều kiện môi trường

• Nhiệt độ hoạt động: -25°C đến 70°C

• Nhiệt độ lưu trữ: -30°C đến 75°C

• Độ ẩm: 0 – 95% RH, không ngưng tụ

• Cấp bảo vệ: IP68

Kích thước

AST991-N

• 245 × 143 × 132 mm

AST991-C

• 180 × 137 × 71 mm

Ứng dụng

• Giám sát mạng lưới cấp nước và thoát nước.

• Giám sát đồng hồ lưu lượng, áp suất, mức nước từ xa.

• Hệ thống phòng cháy chữa cháy.

• Giếng ngầm và hố kỹ thuật.

• Đập thủy lợi, hồ chứa và trạm bơm.

• Hạ tầng đô thị thông minh và IoT công nghiệp.

• Các điểm đo ngoài hiện trường không có nguồn điện lưới.
