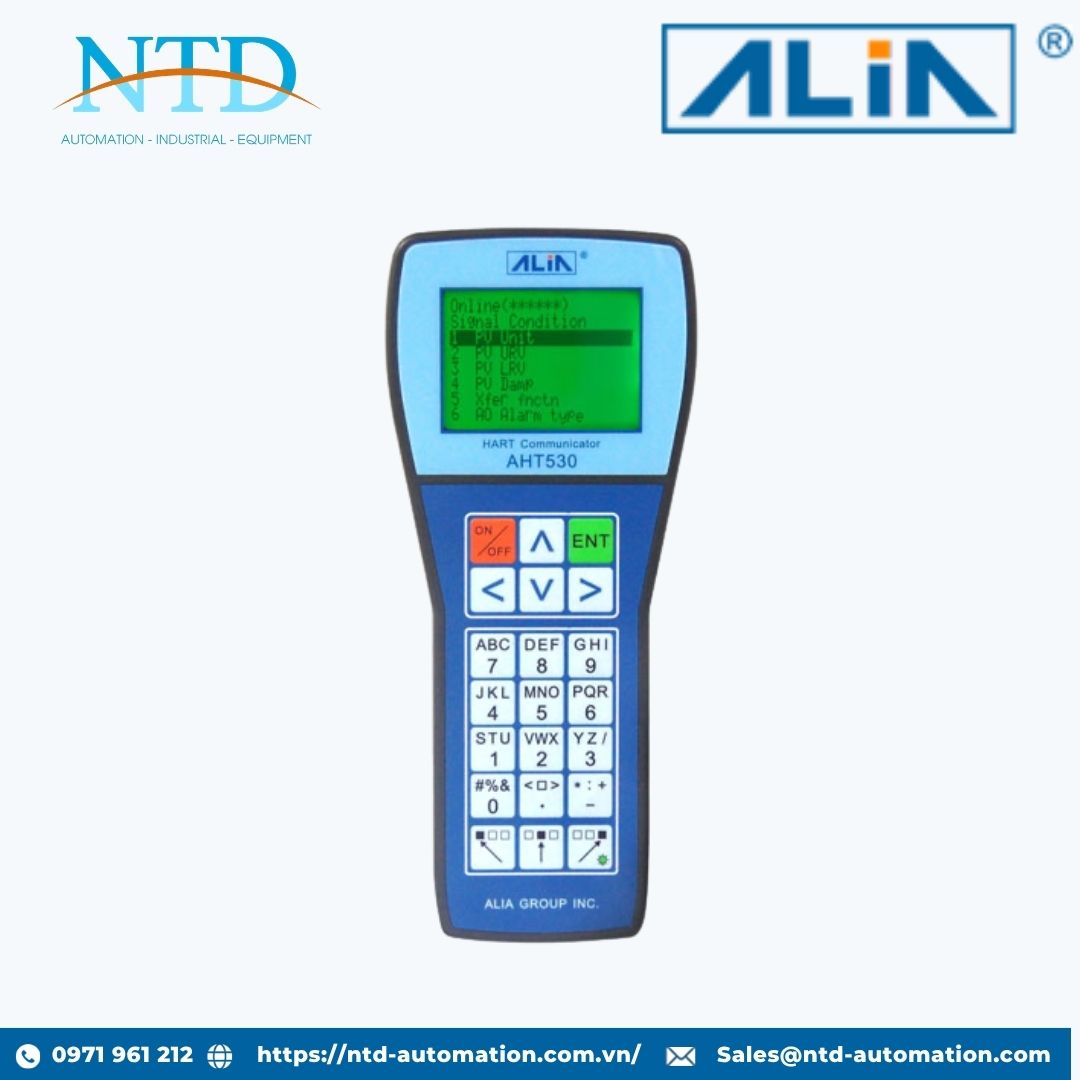

Bộ giao tiếp cầm tay Hart series AHT530 ALIA

AHT530 Series là bộ giao tiếp HART cầm tay được thiết kế để cấu hình, hiệu chuẩn, chẩn đoán và bảo trì các thiết bị trường sử dụng giao thức HART. Với thiết kế nhỏ gọn, vận hành bằng pin và khả năng kết nối trực tiếp trên vòng tín hiệu 4-20 mA hiện có, thiết bị cho phép kỹ sư và nhân viên bảo trì dễ dàng truy cập, kiểm tra và điều chỉnh các thông số của transmitter ngay tại hiện trường.

AHT530 hỗ trợ giao tiếp với hầu hết các thiết bị thông minh sử dụng giao thức HART như cảm biến áp suất, nhiệt độ, lưu lượng, mức, van điều khiển và các thiết bị đo lường công nghiệp khác. Thiết bị cho phép đọc dữ liệu quá trình, thay đổi tham số cấu hình, thực hiện hiệu chuẩn và kiểm tra trạng thái hoạt động của thiết bị mà không cần tháo rời khỏi hệ thống.

Được trang bị màn hình LCD lớn, bàn phím chuyên dụng và bộ vi xử lý hiệu năng cao, AHT530 mang đến khả năng vận hành nhanh chóng, chính xác và thuận tiện trong các công tác bảo trì, hiệu chuẩn và khắc phục sự cố tại hiện trường.

Tính năng nổi bật

• Tương thích với phần lớn các thiết bị trường sử dụng giao thức HART.

• Cho phép cấu hình, hiệu chuẩn và chẩn đoán transmitter ngay tại hiện trường.

• Hỗ trợ đọc và thay đổi các thông số vận hành của thiết bị.

• Hiệu chỉnh điểm Zero và thực hiện các thao tác Calibration nhanh chóng.

• Giao tiếp trực tiếp trên vòng tín hiệu 4-20 mA hiện hữu.

• Thiết kế cầm tay nhỏ gọn, dễ dàng mang theo khi làm việc ngoài hiện trường.

• Màn hình LCD lớn hiển thị 21 ký tự × 8 dòng, dễ quan sát.

• Thời lượng pin dài lên đến 150 giờ sử dụng liên tục.

• Hỗ trợ pin sạc Ni-MH hoặc pin AA Alkaline.

• Tích hợp chức năng tự kiểm tra (Self-check).

• Cảnh báo pin yếu giúp tránh gián đoạn công việc.

• Chức năng tự động tắt nguồn giúp tiết kiệm năng lượng.

• Hỗ trợ sạc pin qua cổng USB.

• Kết nối đơn giản bằng kẹp cá sấu hoặc kẹp Grabber.

Ứng dụng tiêu biểu

• Cấu hình và cài đặt transmitter HART.

• Hiệu chuẩn cảm biến áp suất, nhiệt độ, mức và lưu lượng.

• Kiểm tra và bảo trì van điều khiển thông minh.

• Chẩn đoán lỗi thiết bị trường trong hệ thống DCS, PLC và SCADA.

• Kiểm tra vòng tín hiệu 4-20 mA tại hiện trường.

• Hỗ trợ công tác vận hành và bảo trì trong nhà máy công nghiệp.

• Các ngành dầu khí, hóa chất, thực phẩm, dược phẩm, xử lý nước và năng lượng.

Thông số kỹ thuật chính

Hiển thị và vận hành

• Màn hình:

  • LCD Dot Matrix

  • 21 ký tự × 8 dòng

• Bàn phím:

  • 20 phím chức năng

  • 1 phím nguồn

• Chức năng:

  • Hiển thị thông số

  • Cấu hình thiết bị

  • Thay đổi tham số

  • Hiệu chuẩn

  • Chỉnh Zero

  • Tự động tắt nguồn

Kết nối truyền thông

• Kết nối tín hiệu:

  • Kẹp cá sấu (Alligator Clip)

  • Kẹp Grabber

• Chiều dài cáp:

  • 1.5 m

Điều kiện đường truyền HART

• Chiều dài đường truyền tối đa:

  • 1500 m

• Điện trở tải:

  • 250 – 600 Ω

• Điện dung tải:

  • < 0.22 μF

• Điện cảm tải:

  • < 3.3 mH

Hiệu suất hoạt động

• Dòng tiêu thụ:

  • 191.3 mA khi hoạt động

  • 1 μA khi tắt nguồn

• Chức năng cảnh báo pin yếu

• Tự động kiểm tra hệ thống (Self-check)

Nguồn cấp

• Pin sử dụng:

  • 3 pin AA Alkaline

  • 3 pin sạc Ni-MH

• Thời gian hoạt động:

  • Tối đa 150 giờ (pin Alkaline)

  • Tối đa 100 giờ (pin Ni-MH)

• Thời gian sạc:

  • Dưới 12 giờ

• Cổng sạc:

  • USB

• Bộ nguồn sạc:

  • 90 – 260 VAC, 50/60 Hz

Điều kiện môi trường

• Nhiệt độ hoạt động:

  • -20 đến 55°C

• Nhiệt độ lưu trữ:

  • -20 đến 55°C

• Độ ẩm môi trường:

  • ≤ 90% RH

• Cấp bảo vệ:

  • IP54

Vật liệu chế tạo

• Vỏ thiết bị:

  • Nhựa ABS

• Bàn phím:

  • Polycarbonate

Kích thước và trọng lượng

• Kích thước:

  • 231 × 102 × 61 mm

• Trọng lượng:

  • 0.4 kg (thiết bị)

  • 1 kg (bao gồm phụ kiện)

Bộ phụ kiện tiêu chuẩn

• Bộ giao tiếp HART AHT530 × 1

• Cáp truyền thông 1.5 m × 1 bộ

• Cáp USB sạc 1.5 m × 1 bộ

• Pin sạc Ni-MH 1.2 V × 3 viên

• Bộ nguồn sạc AC × 1

• Kẹp cá sấu × 1 cặp

• Kẹp Grabber × 1 cặp

• Túi đeo chuyên dụng × 1

AHT530 Series là giải pháp HART Communicator chuyên nghiệp dành cho các kỹ sư đo lường và tự động hóa, giúp đơn giản hóa công tác cấu hình, hiệu chuẩn và bảo trì thiết bị trường, đồng thời nâng cao hiệu quả vận hành và giảm thời gian dừng hệ thống.
