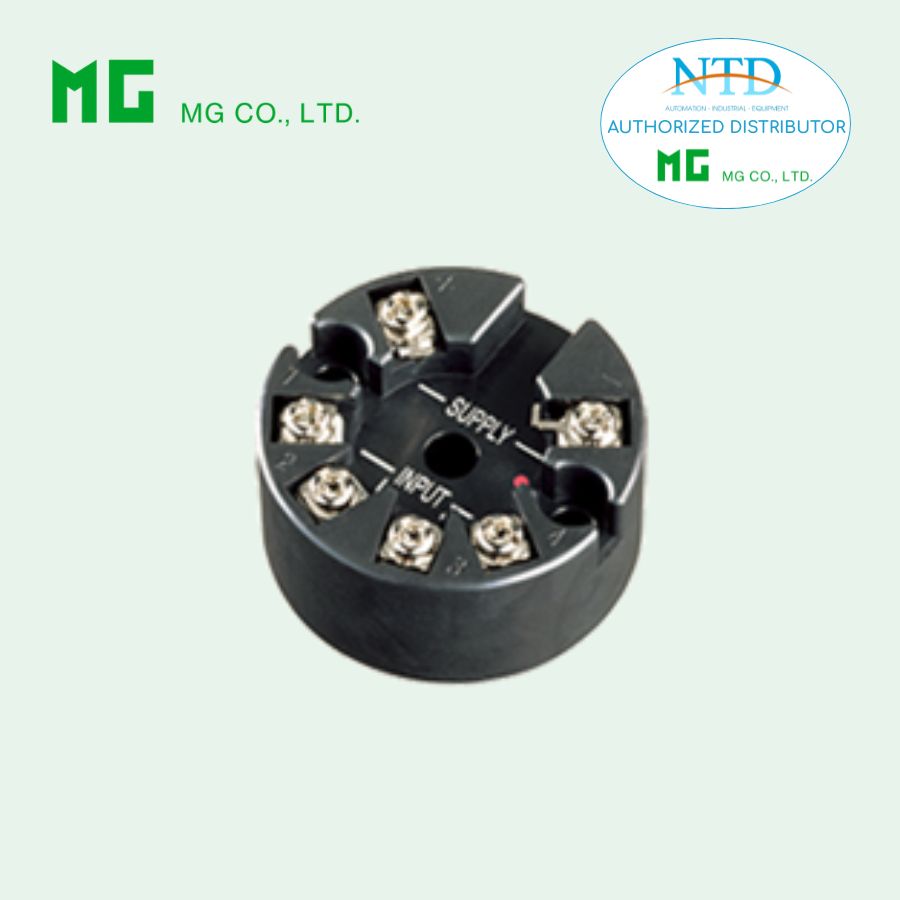

BỘ TRUYỀN TÍN HIỆU BIẾN TRỞ 27PM MG (M-SYSTEM)

27PM là bộ truyền tín hiệu biến trở 2 dây gắn đầu cảm biến, cho phép lập trình linh hoạt thông qua phần mềm cấu hình trên PC. Thiết bị chuyển đổi tín hiệu biến trở (100 Ω – 10 kΩ) sang chuẩn 4–20 mA với độ chính xác cao, độ trôi nhiệt thấp và khả năng tự chẩn đoán. Nhờ thiết kế nhỏ gọn, lắp đặt kiểu DIN head type B và hoạt động ổn định trong dải nhiệt độ rộng (-40 đến +85°C), 27PM là giải pháp lý tưởng cho các ứng dụng đo vị trí, mức và cơ cấu chấp hành trong môi trường công nghiệp.

Chức năng & Đặc điểm

• Lập trình dải vào/ra thông qua phần mềm cấu hình PC

• Tự chẩn đoán

• Độ trôi nhiệt thấp

MODEL: 27PM–0[1]

THÔNG TIN ĐẶT HÀNG

• Mã đặt hàng: 27PM-0[1]
  (Ví dụ: 27PM-0/M)

Chọn mã cho mục [1] bên dưới.

PHÊ DUYỆT AN TOÀN

• 0: Không

[1] TÙY CHỌN

Đèn LED giám sát chức năng:

• (Trống): Không

• /M: Có

SẢN PHẨM LIÊN QUAN

• Modem giao tiếp USB Bell202 (model: COP-HU)
  Chỉ sử dụng trong khu vực không nguy hiểm

• Phần mềm cấu hình PC (model: 27MCFG)
  Tải về từ website của chúng tôi

THÔNG SỐ CHUNG

• Kiểu lắp đặt: Gắn trong đầu cảm biến

• Kết nối: Cọc vít M3 (mô-men siết 0.5 N·m)

• Vật liệu cọc vít: Đồng mạ niken

• Vật liệu vỏ: Nhựa chống cháy (màu đen)

• Cách ly: Ngõ vào với ngõ ra

Đèn LED giám sát chức năng

Hiển thị trạng thái tín hiệu vào và lỗi bằng chế độ nhấp nháy.

Các thông số cấu hình bởi người dùng

PC và bộ truyền được kết nối qua COP-HU:

• Dải ngõ vào

• Burnout

• Giới hạn ngõ ra (trên/dưới)

• Thời gian damping

• Tuyến tính hóa

• Hiệu chuẩn ngõ ra

• Xuất tín hiệu kiểm tra vòng lặp

THÔNG SỐ NGÕ VÀO

■ Biến trở (Potentiometer): 100 Ω – 10 kΩ

• Dải đo tối thiểu: 10 % tổng điện trở

• Điện áp kích: 2.5 VDC (nối tiếp điện trở 43.2 kΩ)

THÔNG SỐ NGÕ RA

• Dải ngõ ra: 4 – 20 mA DC

• Phạm vi hoạt động: 3.75 – 23 mA

Điện trở tải theo điện áp nguồn:

Điện trở tải (Ω) = (Điện áp nguồn (V) – 9 V) ÷ 0.023 A
(bao gồm điện trở dây dẫn)

Burnout:

• 3.75 – 3.8 mA hoặc 21.5 – 23 mA
  (mặc định 23 mA)

Giới hạn ngõ ra:

• Trên: 20 – 21.5 mA (mặc định 21.5 mA)

• Dưới: 3.8 – 4 mA (mặc định 3.8 mA)

• Thời gian cập nhật: 440 ms

LẮP ĐẶT

• Nguồn cấp DC: 9 – 35 VDC

• Nhiệt độ làm việc: -40 đến +85°C

• Độ ẩm làm việc: 0 – 95 %RH (không ngưng tụ)

• Kiểu lắp: Gắn trong đầu cảm biến (DIN type B)

• Khối lượng: 50 g

HIỆU SUẤT (theo % dải đo)

• Độ chính xác: 0.05 % × 100 % toàn thang / dải ngõ vào (%)

• Hệ số nhiệt: 0.0075 %/°C

• Thời gian đáp ứng: ≤ 2 giây (0 – 90 %)
  khi damping = 0

• Thời gian đáp ứng Burnout: ≤ 2 giây

• Ảnh hưởng điện áp nguồn: ±0.01 % dải đo/V

• Điện trở cách điện: ≥ 100 MΩ với 500 VDC

• Độ bền điện môi: 1500 VAC trong 1 phút (ngõ vào đến ngõ ra)

TIÊU CHUẨN & CHỨNG NHẬN

Phù hợp tiêu chuẩn EU:

• EMC Directive

  • EMI: EN 61000-6-4

  • EMS: EN 61000-6-2

• RoHS Directive
