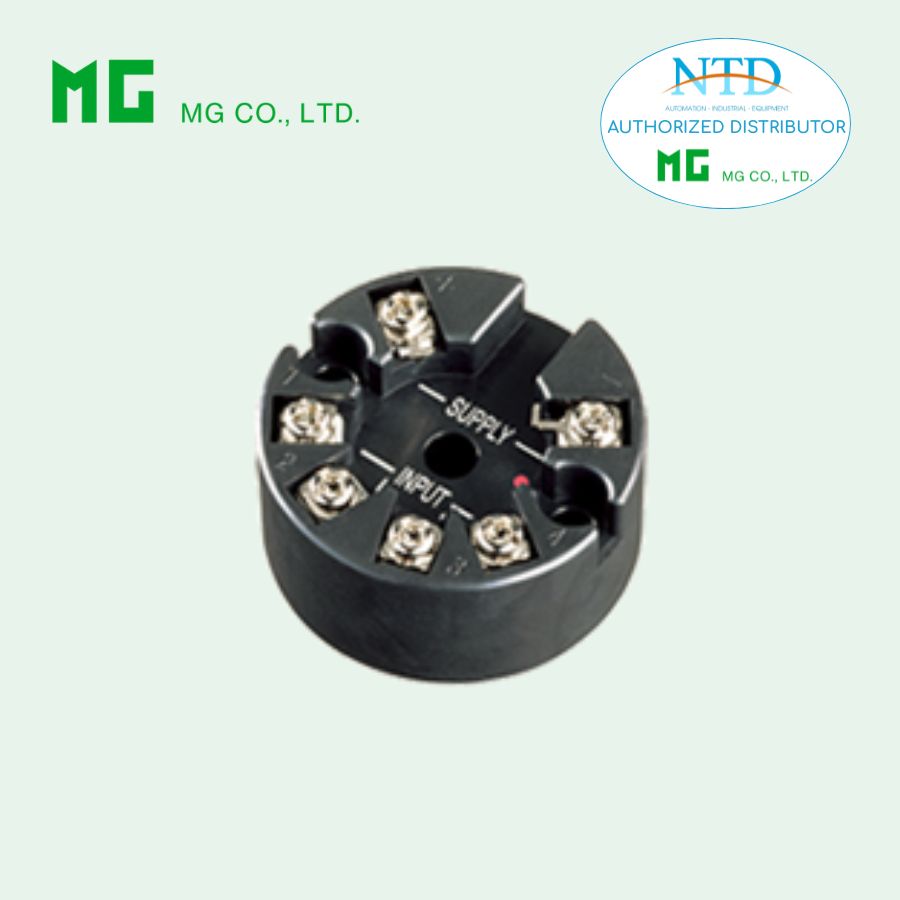

Bộ truyền RTD 27RS MG (M- SYSTEM)

Liên hệ Còn hàng

Model: 27RS
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ

Thông tin sản phẩm

27RS là bộ truyền tín hiệu RTD 2 dây gắn đầu cảm biến, cho phép nhận trực tiếp tín hiệu từ cảm biến Pt100 (2/3/4 dây) và chuyển đổi sang tín hiệu chuẩn 4–20 mA DC. Thiết bị hỗ trợ lập trình linh hoạt qua PC, tích hợp chức năng tự chẩn đoán, độ chính xác cao và độ trôi nhiệt thấp. Với tùy chọn chứng nhận an toàn nội tại ATEX/FM và khả năng đáp ứng SIL2, 27RS là giải pháp tin cậy cho các ứng dụng đo nhiệt độ trong môi trường công nghiệp và khu vực nguy hiểm.

Chức năng & Đặc điểm

Nhận tín hiệu trực tiếp từ cảm biến RTD và xuất tín hiệu chuẩn 4–20 mA DC
Phù hợp cho ứng dụng an toàn chức năng đến SIL2
Lập trình dải vào/ra thông qua phần mềm cấu hình PC
Có thể sử dụng bảng nhiệt độ do người dùng định nghĩa
Tự chẩn đoán
Độ trôi nhiệt thấp

MODEL: 27RS–[1][2]

THÔNG TIN ĐẶT HÀNG

Mã đặt hàng: 27RS-[1][2]
(Ví dụ: 27RS-0/M)

Chọn mã cho từng mục [1] và [2].
Sử dụng Phiếu Thông Tin Đặt Hàng (No. ESU-7653). Nếu không chỉ định khác, thiết lập tiêu chuẩn của nhà máy sẽ được áp dụng.
Chỉ định quốc gia sử dụng sản phẩm với mã phê duyệt an toàn 2.

[1] PHÊ DUYỆT AN TOÀN

0: Không
1: FM an toàn nội tại (không chọn được tùy chọn /M)
2: ATEX an toàn nội tại (không chọn được tùy chọn /M)

[2] TÙY CHỌN

Đèn LED giám sát chức năng:

(Trống): Không
/M: Có

SẢN PHẨM LIÊN QUAN

Modem giao tiếp USB Bell202 (model: COP-HU)
Chỉ sử dụng trong khu vực không nguy hiểm
Phần mềm cấu hình PC (model: 27MCFG)
Tải về từ website của chúng tôi

THÔNG SỐ CHUNG

Kiểu lắp đặt: Gắn trong đầu cảm biến
Kết nối: Cọc vít M3 (mô-men siết 0.5 N·m)
Vật liệu cọc vít: Đồng mạ niken
Vật liệu vỏ: Nhựa chống cháy (màu đen)
Cách ly: Ngõ vào với ngõ ra

Đèn LED giám sát chức năng

Hiển thị trạng thái tín hiệu vào và lỗi bằng chế độ nhấp nháy.

Các thông số cấu hình bởi người dùng

PC kết nối với bộ truyền qua COP-HU:

Loại cảm biến đầu vào
Số dây (2, 3 hoặc 4 dây)
Dải đo đầu vào
Burnout
Giới hạn ngõ ra (trên/dưới)
Thời gian damping (mặc định 0)
Tuyến tính hóa
Hiệu chuẩn ngõ ra
Xuất tín hiệu kiểm tra vòng lặp

THÔNG SỐ NGÕ VÀO

Mặc định nhà máy: Pt100 (JIS ’97, IEC), dải 0 – 100°C.

■ RTD (2 dây, 3 dây hoặc 4 dây)

Điện trở đầu vào: ≥ 1 MΩ
Dòng kích: 0.2 mA
Điện trở dây dẫn cho phép: tối đa 10 Ω mỗi dây

THÔNG SỐ NGÕ RA

Dải ngõ ra: 4 – 20 mA DC
Phạm vi hoạt động: 3.75 – 23 mA

Điện trở tải theo điện áp nguồn:

Điện trở tải (Ω) = (Điện áp nguồn (V) – 9 V) ÷ 0.023 A
(bao gồm điện trở dây dẫn)

Burnout:

3.75 – 3.8 mA hoặc 21.5 – 23 mA
(mặc định 23 mA)

Giới hạn ngõ ra:

Trên: 20 – 21.5 mA (mặc định 21.5 mA)
Dưới: 3.8 – 4 mA (mặc định 3.8 mA)
Thời gian cập nhật: 440 ms

LẮP ĐẶT

Nguồn cấp:

9 – 35 VDC (không chứng nhận)
9 – 28 VDC (có chứng nhận)

Nhiệt độ hoạt động:

-40 đến +85°C
(Xem thông số an toàn khi sử dụng trong khu vực nguy hiểm)

Độ ẩm:

0 – 95 %RH (không ngưng tụ)

Kiểu lắp: Gắn trong đầu cảm biến DIN type B
Khối lượng: 50 g

HIỆU SUẤT

Độ chính xác: ±0.15°C (±0.27°F), ±0.075 % dải đo hoặc ±0.075 % dải tối đa (lấy giá trị lớn hơn)
Hệ số nhiệt: 0.0075 %/°C
Thời gian đáp ứng:
- ≤ 1 giây (2 hoặc 3 dây, 0 – 90 %)
- ≤ 2 giây (4 dây, 0 – 90 %)
  (khi damping = 0)
Thời gian đáp ứng Burnout: ≤ 2 giây
Ảnh hưởng điện áp nguồn: ±0.01 % dải đo/V
Điện trở cách điện: ≥ 100 MΩ với 500 VDC
Độ bền điện môi: 1500 VAC trong 1 phút (ngõ vào đến ngõ ra)
Đạt mức SIL2 theo IEC 61508 (khi dùng cùng cảm biến phù hợp và tuân thủ hướng dẫn an toàn)
