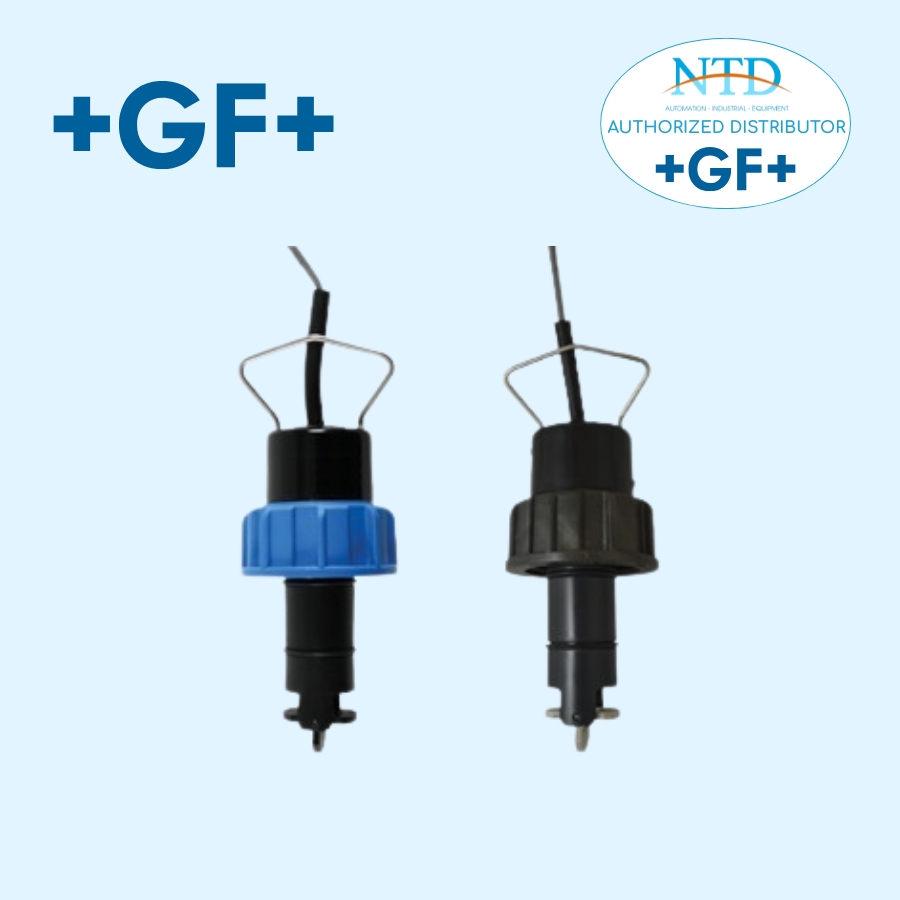

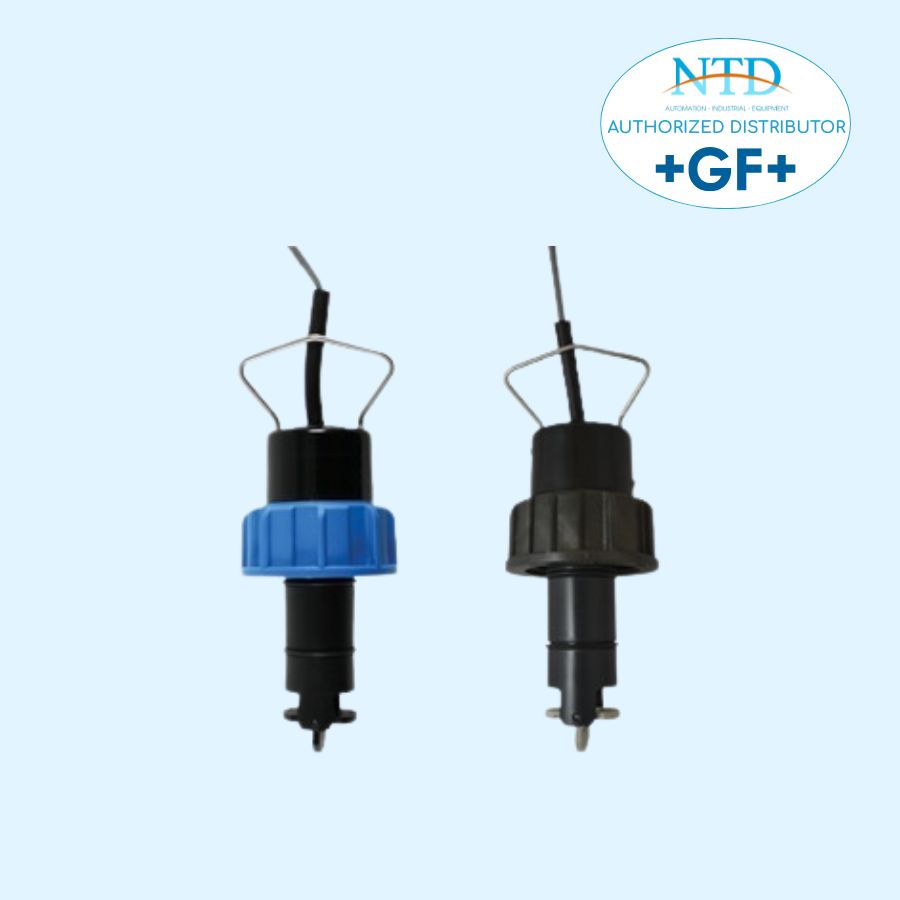

Cảm biến đo lưu lượng nước 3-2536-P1 GF
Liên hệ
Còn hàng
Model: 3-2536-P1
Thương hiệu: GF
Xuất xứ: Thuỵ Sĩ
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ
Model 3-2536-P1 là cảm biến lưu lượng dạng Rotor-X paddle-wheel trong dòng Type 2536 của GF Signet.Thiết bị này được thiết kế để lắp trên ống kích thước 5″ đến 8″ (tương đương DN125-DN200).
Thân cảm biến làm bằng Polypropylene (PP), rotor bằng PVDF màu đen, trục rotor (shàft) bằng Titanium mang lại khả năng tương thích hóa học tốt. Tín hiệu đầu ra của cảm biến là open-collector, thuận tiện để tích hợp vào các hệ thống PLC, bộ điều khiển hoặc bộ đếm tần số.
Tính năng nổi bật
- Dải đo lưu lượng rộng: 0,1 đến 6 m/s (tương đương 0,3 đến 20 ft/s).
- Tỷ lệ “turndown” cao (66:1), cho phép cảm biến đo tốt cả khi dòng thay đổi nhiều.
- Tín hiệu Open-collector: dễ sử dụng với nhiều loại thiết bị điều khiển.
- Thiết kế rotor “open-cell” giúp giảm hiện tượng xâm thực (cavitation) ở dòng cao.
- Vật liệu chịu hóa chất cao: PP, PVDF, Titanium, phù hợp với nhiều loại dung dịch công nghiệp.
- Độ lặp lại cao: ± 0,5% dải toàn phần ở nhiệt độ chuẩn.
- Thiết kế đơn giản, chi phí bảo trì thấp.
- Có giấy chứng nhận kiểm tra (test certificate) cho phiên bản -X1 (P1) từ GF.
Thông số kỹ thuật
| Thông số | Giá trị |
| Model | 3-2536-P1, Rotor-X |
| Mã đặt hàng GF / MFR | 198 840 144 |
| Kích thước đường ống | 5″ – 8″ (DN125 – DN200) |
| Dải vận tốc dòng | 0,1 – 6 m/s (0,3 – 20 ft/s) |
| Tín hiệu đầu ra | Open-collector (sinking) |
| Tuyến tính (Linearity) | ± 1% toàn dải ở 25 °C |
| Độ lặp lại (Repeatability) | ± 0,5% toàn dải ở 25 °C |
| Reynolds tối thiểu | 4500 (theo datasheet) |
| Vật liệu tiếp xúc | Thân: PP; Rotor: PVDF; Trục: Titanium |
| O-ring | FKM chuẩn, có thể tùy chọn EPDM hoặc FFKM |
| Áp suất tối đa | PP: 12,5 bar @ 20 °C; PVDF (nếu chọn): 14 bar @ 20 °C |
| Nhiệt độ hoạt động | PP: -18 °C đến +85 °C; PVDF: -18 °C đến +85 °C |
| Nguồn cấp | < 20 mA @ 3,3 – 24 V DC |
| Chiều dài cáp | Tiêu chuẩn 7,6 m (25 ft), có thể mở rộng với cáp phù hợp |
Các dòng sản phẩm phổ biến
| Mã hàng (MFR #) | Vật liệu thân (Body) | Cánh quạt (Rotor Pin) | Chất liệu trục (Pin Material) | Chiều dài cảm biến chèn (Insertion Sensor Length) | Loại cảm biến (Sensor Type) | Mã đặt hàng (Code) |
| 3-2536-P0 | PP | PVDF đen | Titan | X0 (DN15-DN100, ½" đến 4") | Gắn xa (Remote Mount) | 198 840 143 |
| 3-2536-P1 | PP | PVDF đen | Titan | X1 (DN125-DN200, 5" đến 8") | Gắn xa (Remote Mount) | 198 840 144 |
| 3-2536-P2 | PP | PVDF đen | Titan | X2 (DN250-DN900, 10" đến 36") | Gắn xa (Remote Mount) | 198 840 145 |
| 3-2536-T0 | PVDF | PVDF | PVDF | X0 (DN15-DN100, ½" đến 4") | Gắn xa (Remote Mount) | 198 840 149 |
| 3-2536-V0 | PVDF | PVDF | Hastelloy C | X0 (DN15-DN100, ½" đến 4") | Gắn xa (Remote Mount) | 198 840 146 |
| 3-2536-V1 | PVDF | PVDF | Hastelloy C | X1 (DN125-DN200, 5" đến 8") | Gắn xa (Remote Mount) | 198 840 147 |
| 3-2536-U0 | PVC-U | ECTFE | Titan | X0 (DN15-DN100, ½" đến 4") | Gắn xa (Remote Mount) | 159 001 843 |
