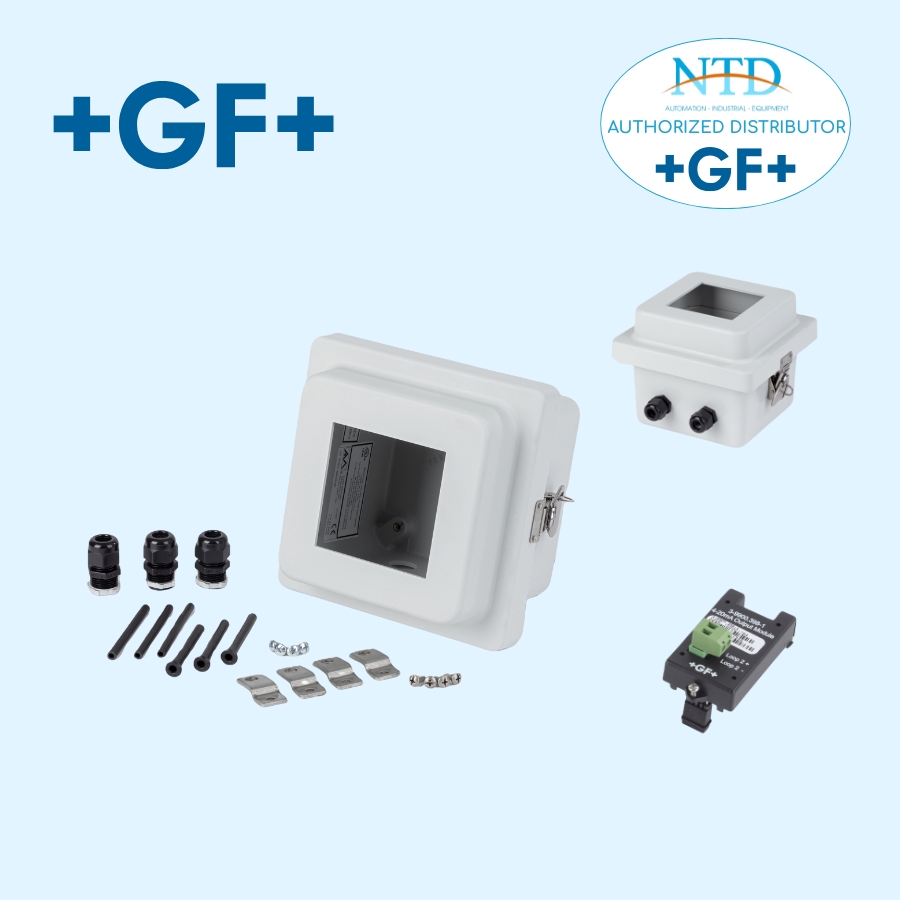

Module đầu ra rơ le 3-9900.393 GF
Liên hệ
Còn hàng
Model: 3-9900.393
Thương hiệu: GF
Xuất xứ: Thuỵ Sĩ
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ
Module rơ le 3-9900.393 của GF được thiết kế để mở rộng chức năng cho bộ truyền/thông báo đa thông số, cụ thể là model 9900 Transmitter. Khi được cắm vào khe mở rộng của bộ 9900 (chỉ dành cho bản Panel Mount - lắp bảng), module này sẽ bổ sung hai rơ le tiếp điểm khô (dry-contact relays) có thể lập trình độc lập.
Với module này, người dùng có thể thiết lập bộ 9900 không chỉ là bộ đo và hiển thị, mà còn trực tiếp thực hiện các tác vụ điều khiển như bật/tắt bơm, van, cảnh báo, mà không cần thêm PLC riêng biệt.
Tính năng nổi bật
- Thêm 2 rơ le dry-contact lập trình được (Relay 2 và Relay 3) vào hệ thống.
- Hỗ trợ điều khiển trực tiếp các thiết bị như bơm, van, còi báo động khi giá trị đo đạt ngưỡng.
- Lập trình thời gian trễ (delay), độ lệch (hysteresis), logic đơn giản hoặc kết hợp (ví dụ: nếu đo > X hoặc < Y thì rơ le đóng), phù hợp cho các ứng dụng tự động hóa.
- Module gắn plug-in, dễ lắp đặt vào khe định sẵn của bộ 9900 mà không cần thiết bị dụng cụ phức tạp.
- Hỗ trợ tiêu chuẩn công nghiệp về an toàn và điều khiển: ví dụ tối đa 5 A resistive, 250 VAC, phù hợp cho các tải điều khiển nhỏ.
Thông số kỹ thuật
| Hạng mục | Thông số |
| Mã sản phẩm | 3-9900.393 (159 001 698) |
| Loại rơ le | 2 x Dry-Contact Relays (SPDT / Form C) |
| Dòng chịu tải tối đa | 5 A (resistive) |
| Điện áp chịu tối đa | 30 VDC hoặc 250 VAC |
| Trạng thái rơ le |
NO (Normally Open) hoặc NC (Normally Closed), có thể lập trình qua menu bộ 9900 |
| Tương thích | Chỉ sử dụng với bộ 9900 Panel Mount (không dùng bản Field Mount) |
| Lắp đặt | Gắn trực tiếp vào socket module phía sau bộ 9900 bằng vít. |
| Lưu ý tải cảm |
Khi điều khiển các tải cảm (motor, pompa, inductive load) nên sử dụng bộ RC Filter (kit 3-8050.396) để giảm hiện tượng hồ quang và mài mòn rơ le |
Ứng dụng phổ biến
- Trong hệ thống đo lưu lượng, pH/ORP, độ dẫn điện… dùng bộ 9900, module rơ le 3-9900.393 có thể dùng để tự động bật/tắt van hoặc bơm khi giá trị đo vượt ngưỡng (ví dụ: khi độ dẫn > X hoặc pH < Y) giúp tự động hóa xử lý nước hoặc hóa chất.
- Giám sát và điều khiển trong các hệ thống xử lý nước thải, hệ thống thẩm thấu ngược (RO), khử ion (DI), module giúp chuyển trạng thái đo thành hành động điều khiển.
- Trong công nghiệp hóa chất, kim loại, nhựa: khi có thông số đo vượt quá mức cho phép, module rơ le có thể kích hoạt cảnh báo hoặc đóng van để bảo vệ thiết bị.
- Hệ thống làm mát (cooling tower), hệ thống lọc (media filtration), module giúp điều khiển các thiết bị phụ trợ như bơm tái tuần hoàn, van xả, khi đo lưu lượng hoặc mức dòng không đạt yêu cầu.
- Ứng dụng tự động hóa: thay vì sử dụng PLC riêng biệt, module này giúp bộ 9900 thực hiện chức năng điều khiển trực tiếp, tiết kiệm chi phí và lắp đặt đơn giản hơn.
Các dòng sản phẩm có sẵn tại NTD Automation
| Mã hàng (MFR #) | Mô tả sản phẩm (Description) |
Mã đặt hàng (Code) |
| 3-9900.393 | Mô-đun Relay – 2 DCR (2 rơ-le tiếp điểm khô) | 159 001 698 |
| 3-9900.395 | Mô-đun H COMM | 159 001 697 |
| 3-9900.394 | Mô-đun Đo độ dẫn trực tiếp/Điện trở | 159 001 699 |
| 3-9900.397 | Mô-đun Batch | 159 310 163 |
| 6682-0204 | Phích cắm mô-đun độ dẫn, 4 chân, góc phải | 159 001 709 |
| 6682-1102 | Phích cắm nguồn DC, 2 chân, góc phải | 159 001 710 |
| 6682-1103 | Phích cắm mô-đun Relay, 3 chân, góc phải | 159 001 711 |
| 6682-1104 | Phích cắm nguồn Loop, 4 chân, góc phải | 159 001 712 |
| 6682-3004 | Phích cắm khối đầu nối (Terminal Block Plug) | 159 001 725 |
| 6682-3104 | Phích cắm Freq/S3L, 4 chân, góc phải | 159 001 713 |
| 3-8050 | Bộ lắp đặt đa năng (Universal Mount Kit) | 159 000 184 |
| 3-8050.396 | Bộ lọc RC (RC Filter Kit) | 159 000 617 |
| 3-8051 | Bộ chuyển đổi tích hợp (Integral Adapter) | 159 000 187 |
| 3-8052 | Bộ lắp đặt tích hợp 3/4 in. | 159 000 188 |
| 3-8058-1 | Bộ gắn dây 1 đầu vào với cáp ngắn | 159 000 966 |
| 3-8058-2 | Bộ gắn 2 đầu vào trên thanh ray DIN | 159 000 967 |
| 3-9900.392-1 | NPT (1 cái) | 159 000 839 |
| 3-9900.390 | Bộ đầu nối tiêu chuẩn, góc phải | 159 001 714 |
| 3-9900.391 | Bộ đầu nối tùy chọn, kiểu In-Line | 159 001 715 |
| 3-9900.392 | Bộ phụ kiện gắn tường (Wall Mount Accessory Kit) | 159 001 700 |
| 3-9900.396 | Bộ điều chỉnh góc (Angle Adjustment Adapter Kit) – lắp ngoài trời | 159 001 701 |
| 3-0252 | Công cụ cấu hình (Configuration Tool) | 159 001 808 |
| 7310-1024 | Nguồn 24 VDC, 10W, 0.42 A | 159 873 004 |
| 7310-2024 | Nguồn 24 VDC, 24W, 1.0 A | 159 873 005 |
| 7310-4024 | Nguồn 24 VDC, 40W, 1.7 A | 159 873 006 |
| 7310-6024 | Nguồn 24 VDC, 60W, 2.5 A | 159 873 007 |
| 7310-7024 | Nguồn 24 VDC, 96W, 4.0 A | 159 873 008 |
| 3-9900.398-1 | Mô-đun đầu ra 4-20 mA | 159 001 784 |
| 3-9900.399-1 | Nắp lưng có bản lề (Rear Enclosure Hinged Cover) | 159 001 834 |
| 3-9900.399-2 | Nắp lưng phẳng (Rear Enclosure Flat Cover) | 159 001 835 |
| 3-9900.270-M2 | Mô-đun Modbus + khối đầu nối | 159 200 121 |
| 3-9900.270-M3 | Mô-đun Modbus + đầu nối M12 | 159 200 122 |
| 3-9900.270-M4 | Mô-đun Modbus + cáp dây | 159 200 128 |
| 5541-5005 | Cáp M12, 5 mét (16 ft) | 159 855 021 |
| 5541-5010 | Cáp M12, 10 mét (32 ft) | 159 855 022 |
