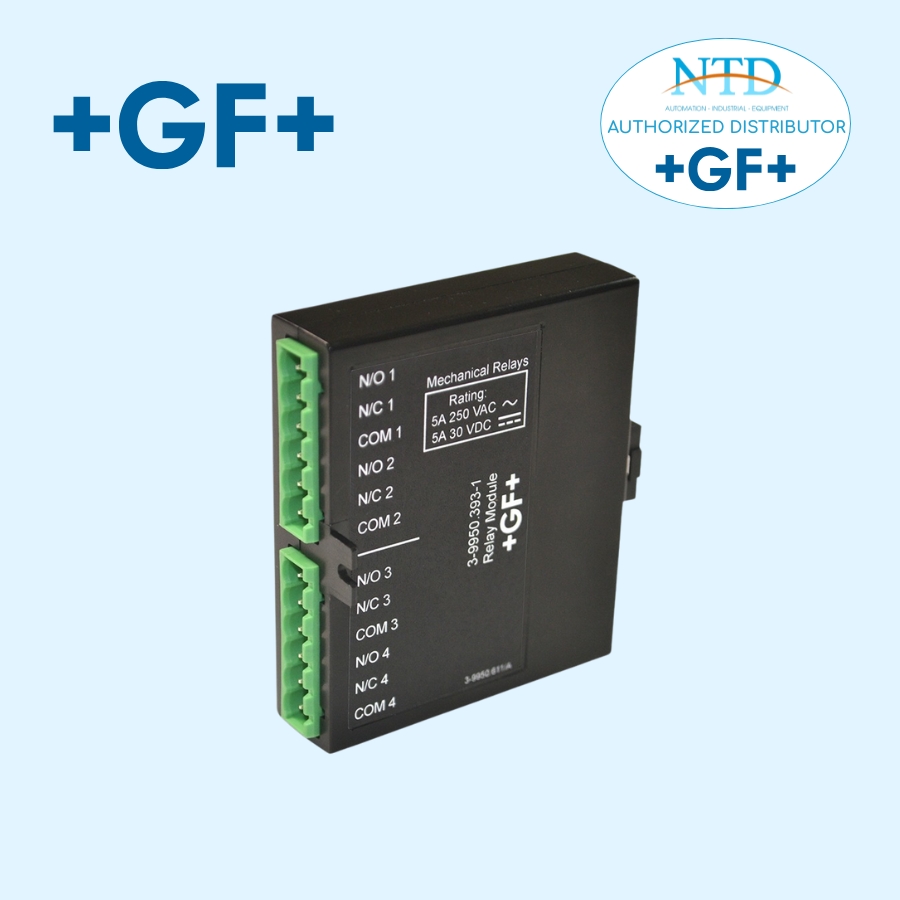

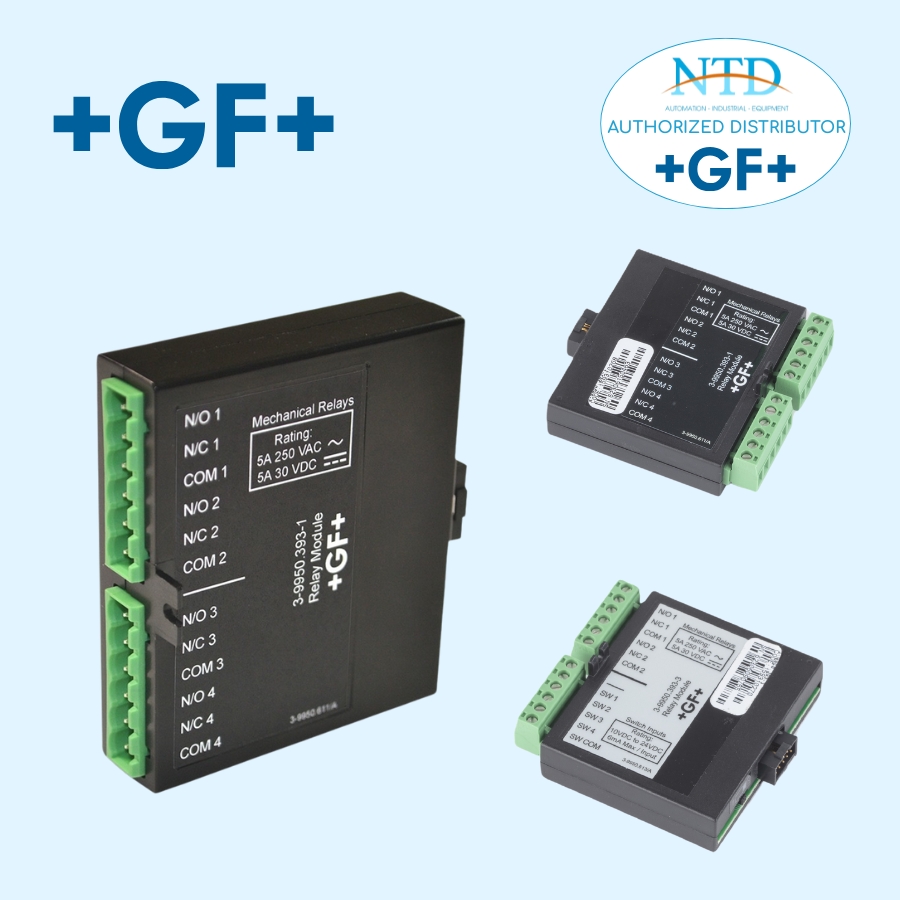

Module đầu ra rơle 3-9950.393-2 GF

Module 3-9950.393-2 là một mô-đun mở rộng (relay module) chính hãng của GF Signet, để sử dụng chung với bộ Transmitter đa thông số GF Signet 9950. Mục đích của mô-đun này là tăng cường khả năng điều khiển (control) hoặc cảnh báo (alarm) của bộ 9950 bằng cách thêm rơle (relay) đầu ra. Với thiết kế nhỏ gọn, dễ lắp vào khe phía sau của bộ 9950, module này giúp mở rộng chức năng mà không cần bổ sung tủ điện phức tạp.

Tính năng nổi bật

• Cấu hình 2 rơle cơ học (mechanical) + 2 rơle trạng thái rắn (solid-state relay), cho phép xử lý cả tải công suất và tín hiệu logic nhẹ.
• Rơle cơ học có khả năng chịu dòng cao, phù hợp điều khiển các thiết bị công suất như van, bơm. Rơle trạng thái rắn (SS-Relay) có thể dùng cho tín hiệu điều khiển nhẹ, cảnh báo, PLC,…
• Hỗ trợ logic điều khiển nâng cao (Boolean logic) nhờ khả năng lập trình kết hợp nhiều điều kiện: ví dụ OR, AND,…
• Tích hợp dễ dàng với bộ 9950: lắp module trực tiếp vào khe cắm phía sau của bộ 9950 bằng vít, mà không cần nguồn riêng biệt (điều này theo hướng dẫn cài đặt của GF)
• Có thể sử dụng bộ lọc RC (“snubber”) bên ngoài để giảm hiện tượng tia lửa (arcing) khi switching tải cảm ứng hoặc inductive (GF khuyến nghị sử dụng bộ lọc 3-8050.396)
• Tuân thủ các tiêu chuẩn an toàn và điện: các rơle cơ học được đánh giá theo định mức; rơle trạng thái rắn cũng có thông số tải rõ ràng.

Thông số kỹ thuật

Dưới đây là các thông số kỹ thuật chính của module 3-9950.393-2

Ứng dụng phổ biến

Module 3-9950.393-2 rất linh hoạt và thường được sử dụng trong các hệ thống công nghiệp, đặc biệt là khi kết hợp với Transmitter đa thông số GF Signet 9950. Một số ứng dụng điển hình:

• Điều khiển bơm & van: Dùng rơle cơ học để điều khiển van điện hoặc bơm dựa trên các ngưỡng đo (ví dụ pH, lưu lượng, mức chất lỏng…).
• Cảnh báo (Alarm): Dùng rơle để kích alarm khi các thông số đo vượt ngưỡng như quá cao/pH thấp, áp suất cao,…
• Kích tín hiệu logic / PLC: Sử dụng rơle trạng thái rắn cho các tín hiệu điều khiển nhẹ hoặc tích hợp với PLC, HMI, hoặc hệ thống điều khiển khác.
• Quản lý quy trình (process control): Kết hợp với logic Boolean trong bộ 9950 để thực hiện điều khiển phức tạp – ví dụ điều khiển relay dựa trên nhiều điều kiện: “nếu pH cao và mức nước thấp thì đóng van”, hoặc “nếu lưu lượng thấp hoặc mức cao thì cảnh báo”.
• Tự động hóa nước / xử lý nước: Trong các hệ thống xử lý nước thải, RO, bể trung chuyển, bể phản ứng hóa chất…; module relay dùng để kích hoạt hoặc tắt các thiết bị như bơm định lượng, van phân phối, máy khuấy,… tùy theo tín hiệu đo được từ cảm biến.
• Ứng dụng sinh học & nuôi trồng (ví dụ: nuôi thủy sản, bể lọc): điều khiển hệ thống bổ sung hoá chất, xả nước, hồi lưu, cảnh báo mức.
