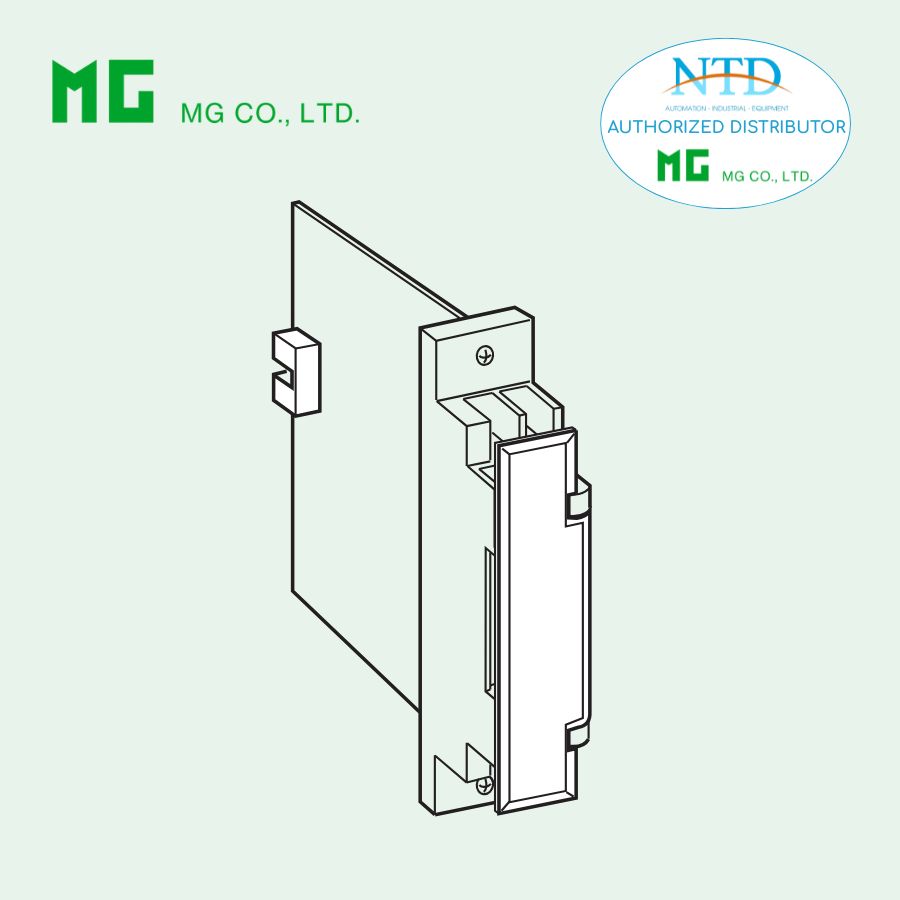

Thẻ rơ-le đầu vào 38BIS8 MG (M-System)

38BIS8 là thẻ rơ-le đầu vào (Input Relay Card) thuộc dòng DCS Input/Output Relay Card Series, được thiết kế để nhận tín hiệu đầu vào dạng tiếp điểm khô (dry contact) hoặc open collector và chuyển đổi thành tín hiệu rơ-le đầu ra, phục vụ cho các hệ thống điều khiển và giám sát công nghiệp.

Thiết bị có thiết kế dạng rack, cho phép lắp đặt nhanh chóng trong Standard Rack 38BXx, đồng thời hỗ trợ tùy chọn công tắc kiểm tra (Test Switch) giúp kỹ thuật viên dễ dàng kiểm tra trạng thái hoạt động của rơ-le trong quá trình vận hành và bảo trì. Với khả năng cách ly tín hiệu và độ bền cao, 38BIS8 là giải pháp đáng tin cậy cho các hệ thống DCS, PLC và tự động hóa nhà máy.

Đặc điểm nổi bật

• Nhận tín hiệu đầu vào dạng dry contact hoặc open collector, phù hợp với nhiều thiết bị công nghiệp.
• Chuyển đổi tín hiệu sang đầu ra rơ-le, giúp điều khiển hoặc truyền tín hiệu đến các hệ thống khác.
• Tùy chọn Test Switch cho phép kiểm tra trạng thái rơ-le với các chế độ AUTO / OFF / ON.
• Thiết kế rack-mounted, tương thích với Standard Rack 38BXx, dễ dàng lắp đặt và bảo trì.
• Cách ly tín hiệu giữa đầu vào, đầu ra và nguồn cấp, giúp bảo vệ hệ thống và giảm nhiễu.
• Độ bền rơ-le cao, đáp ứng yêu cầu hoạt động lâu dài trong môi trường công nghiệp.
• Thiết kế nhỏ gọn, giúp tiết kiệm không gian trong tủ điều khiển.

Thông số kỹ thuật

Thông tin chung

• Model: 38BIS8–[1]–R

• Loại thiết bị: Input Relay Card

• Nguồn cấp: 24 V DC

• Dải điện áp hoạt động: 24 V ±10 %

• Ripple: tối đa 10 % p-p

Đầu vào

• Loại tín hiệu: Dry contact hoặc open collector

• Điện áp / dòng: 24 V DC @ tối thiểu 40 mA

• Điện trở trạng thái ON: ≤ 200 Ω

• Điện trở trạng thái OFF: ≥ 100 kΩ

Đầu ra

• Loại đầu ra: Dry contact

Định mức tải:

• Output:

  • 30 V DC @ 0.3 A (tải thuần trở)

• Re-transmitted output:

  • 250 V AC @ 3 A (cos φ = 1)

  • 30 V DC @ 3 A (tải thuần trở)

• Tải đóng cắt tối thiểu:

  • 5 V DC @ 10 mA

Tuổi thọ rơ-le

• Cơ khí: 5 × 10⁷ lần đóng cắt

• Điện: 10⁵ lần đóng cắt

(Khuyến nghị sử dụng bảo vệ bên ngoài khi điều khiển tải cảm như cuộn dây.)

Công tắc kiểm tra (tùy chọn)

• AUTO: Rơ-le hoạt động theo tín hiệu đầu vào

• OFF: Buộc rơ-le tắt

• ON: Buộc rơ-le bật

Lắp đặt

• Kiểu lắp: Standard Rack 38BXx

• Kết nối:

  • Input & re-transmitted output: M3.5 screw terminal

  • Output: Connector phía sau

  • Power input: từ connector

• Dòng tiêu thụ: khoảng 70 mA

• Nhiệt độ hoạt động: −5 đến +55°C

• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

• Khối lượng: 150 g

Cách điện và an toàn

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

• Độ bền điện môi:

  • 1500 V AC / 1 phút

  • (Input hoặc Power – Output – Re-transmitted Output – Ground)

Ứng dụng thực tế

38BIS8 Input Relay Card được ứng dụng rộng rãi trong các hệ thống điều khiển và giám sát công nghiệp, đặc biệt trong các hệ thống DCS và PLC. Một số ứng dụng phổ biến gồm:

• Nhận tín hiệu trạng thái từ các thiết bị hiện trường như công tắc, cảm biến hoặc contact.
• Truyền tín hiệu điều khiển tới hệ thống DCS hoặc PLC thông qua rơ-le đầu ra.
• Cách ly tín hiệu giữa thiết bị hiện trường và hệ thống điều khiển, giúp tăng độ ổn định và an toàn.
• Giám sát trạng thái thiết bị trong dây chuyền sản xuất tự động hóa.
• Ứng dụng trong các ngành công nghiệp như điện, dầu khí, hóa chất, sản xuất và xử lý nước.

Nhờ khả năng cách ly tín hiệu, độ bền rơ-le cao và thiết kế tối ưu cho hệ thống rack, 38BIS8 là giải pháp hiệu quả giúp nâng cao độ tin cậy và ổn định cho hệ thống điều khiển công nghiệp.
