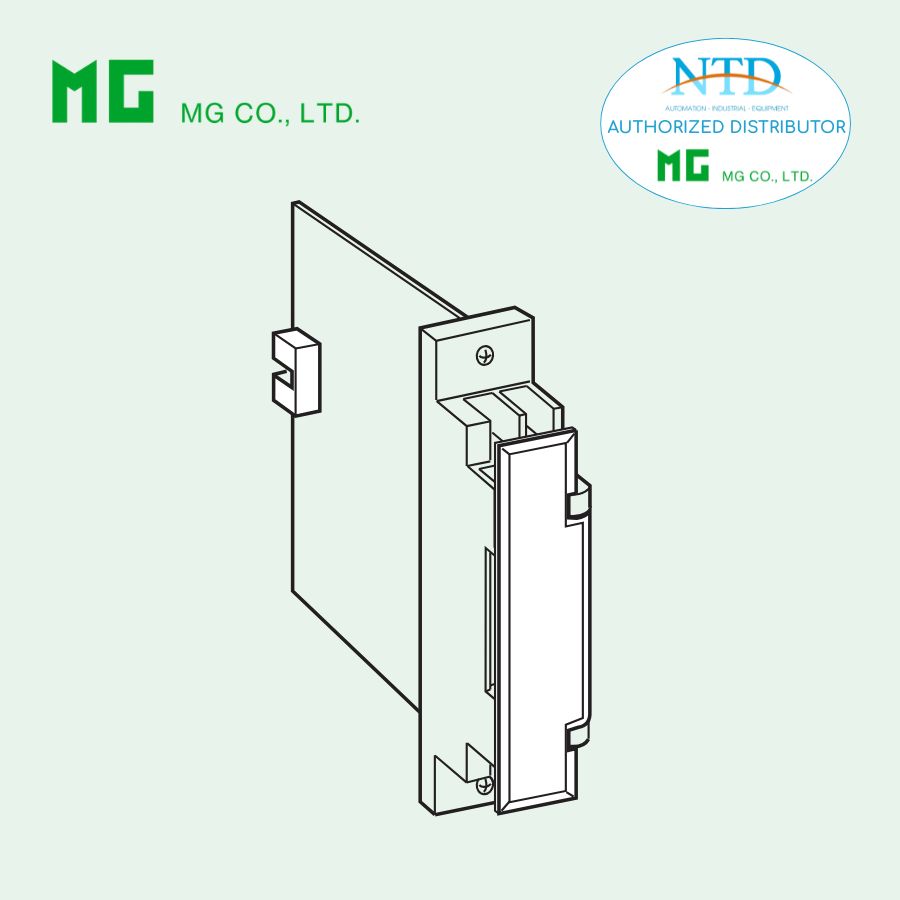

Thẻ rơ-le đầu ra 38BOS6 MG (M-System)

38BOS6 là thẻ rơ-le đầu ra (Output Relay Card) thuộc dòng DCS Input/Output Relay Card Series, được thiết kế để nhận tín hiệu trạng thái từ bộ điều khiển và chuyển đổi thành tín hiệu tiếp điểm rơ-le (dry contact) nhằm điều khiển các thiết bị ngoại vi trong hệ thống tự động hóa công nghiệp.

Thiết bị có thiết kế dạng rack, phù hợp lắp đặt trong Standard Rack 38BXx, giúp tối ưu không gian và thuận tiện trong việc quản lý hệ thống. Ngoài ra, tùy chọn công tắc kiểm tra (Test Switch) cho phép kỹ thuật viên dễ dàng kiểm tra trạng thái hoạt động của rơ-le trong quá trình vận hành hoặc bảo trì hệ thống.

Nhờ khả năng cách ly tín hiệu hiệu quả và độ bền rơ-le cao, 38BOS6 là giải pháp đáng tin cậy cho các hệ thống DCS, PLC và điều khiển tự động trong nhà máy.

Đặc điểm nổi bật

• Nhận tín hiệu trạng thái từ bộ điều khiển (controller) và chuyển đổi sang đầu ra rơ-le.
• Đầu ra dạng tiếp điểm khô (dry contact) phù hợp để điều khiển nhiều loại thiết bị công nghiệp.
• Tùy chọn Test Switch với các chế độ AUTO / OFF / ON giúp kiểm tra trạng thái rơ-le dễ dàng.
• Cách ly tín hiệu giữa đầu vào, đầu ra và nguồn cấp, giúp giảm nhiễu và tăng độ an toàn cho hệ thống.
• Thiết kế rack-mounted, tương thích với Standard Rack 38BXx.
• Độ bền cơ khí cao, đảm bảo hoạt động ổn định trong thời gian dài.
• Thiết kế nhỏ gọn, giúp tiết kiệm không gian trong tủ điều khiển.

Thông số kỹ thuật

Thông tin chung

• Model: 38BOS6–[1]–R

• Loại thiết bị: Output Relay Card

• Nguồn cấp: 24 V DC

• Dải điện áp hoạt động: 24 V ±10 %

• Ripple: tối đa 10 % p-p

Đầu vào

• Loại tín hiệu: Status output từ controller

• Điện áp / dòng: 24 V DC @ tối thiểu 30 mA

• Điện trở trạng thái ON: ≤ 200 Ω

• Điện trở trạng thái OFF: ≥ 100 kΩ

• Kết nối: Connector phía sau rack

Đầu ra

• Loại đầu ra: Dry contact

Định mức tải:

• 250 V AC @ 3 A (cos φ = 1)

• 30 V DC @ 3 A (tải thuần trở)

Tải đóng cắt tối thiểu:

• 5 V DC @ 10 mA

Tuổi thọ rơ-le

• Cơ khí: 5 × 10⁷ lần đóng cắt

• Điện: 10⁵ lần đóng cắt

(Khuyến nghị sử dụng bảo vệ bên ngoài khi điều khiển tải cảm như cuộn dây.)

Công tắc kiểm tra (tùy chọn)

• AUTO: Rơ-le hoạt động theo tín hiệu đầu vào

• OFF: Buộc rơ-le tắt

• ON: Buộc rơ-le bật

Lắp đặt

• Kiểu lắp: Standard Rack 38BXx

• Kết nối:

  • Input: Connector phía sau

  • Output: M3.5 screw terminals (0.8 N·m)

• Dòng tiêu thụ: khoảng 60 mA

• Nhiệt độ hoạt động: −5 đến +55°C

• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

• Khối lượng: 150 g

Cách điện và an toàn

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

• Độ bền điện môi:

  • 1500 V AC / 1 phút

  • (Input hoặc Power – Output – Ground)

Ứng dụng thực tế

38BOS6 Output Relay Card được sử dụng rộng rãi trong các hệ thống điều khiển và tự động hóa công nghiệp, đặc biệt trong các hệ thống DCS và PLC. Một số ứng dụng phổ biến gồm:

• Chuyển đổi tín hiệu điều khiển từ PLC hoặc DCS sang tín hiệu rơ-le để điều khiển thiết bị ngoại vi.
• Điều khiển các thiết bị công nghiệp như van điện từ, contactor, relay trung gian hoặc hệ thống báo động.
• Cách ly tín hiệu giữa hệ thống điều khiển và thiết bị hiện trường, giúp tăng độ ổn định và an toàn.
• Giám sát và điều khiển thiết bị trong dây chuyền sản xuất tự động hóa.
• Ứng dụng trong các ngành công nghiệp như năng lượng, hóa chất, dầu khí, sản xuất và xử lý nước.

Với khả năng cách ly tín hiệu hiệu quả, độ bền cao và thiết kế tối ưu cho hệ thống rack, 38BOS6 là lựa chọn phù hợp giúp nâng cao độ ổn định và độ tin cậy cho các hệ thống điều khiển công nghiệp hiện đại.
