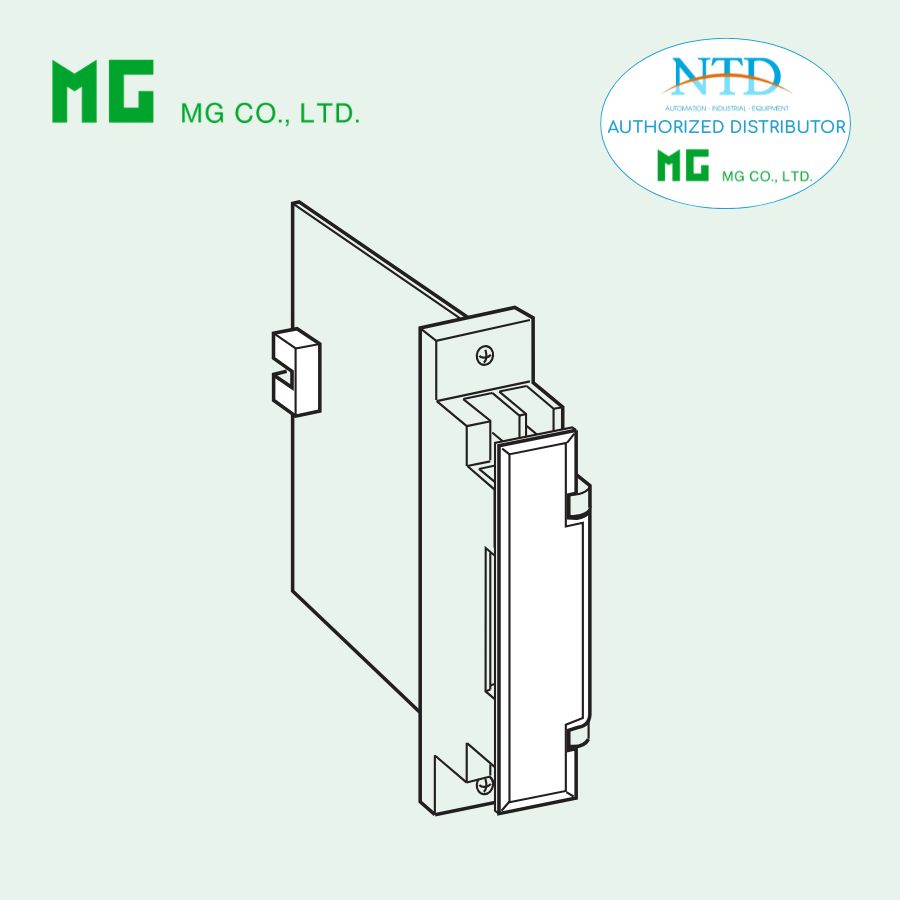

Thẻ rơ-le đầu ra dạng xung 38BSH2 MG (M-System)

38BSH2 là thẻ rơ-le đầu ra dạng xung (One-shot Output Relay Card) thuộc dòng DCS Input/Output Relay Card Series, được thiết kế để tạo tín hiệu xung điều khiển ngắn (one-shot pulse) dựa trên tín hiệu trạng thái từ hệ thống DCS. Thiết bị giúp thực hiện các thao tác khởi động hoặc dừng thiết bị trong thời gian ngắn, đảm bảo tín hiệu điều khiển chính xác và ổn định.

Sản phẩm có thiết kế dạng rack, tương thích với Standard Rack 38BXx, giúp dễ dàng lắp đặt trong tủ điều khiển công nghiệp. Ngoài ra, thiết bị được tích hợp đèn LED hiển thị trạng thái hoạt động của rơ-le, hỗ trợ kỹ thuật viên theo dõi và kiểm tra hệ thống thuận tiện hơn. Với khả năng cách ly tín hiệu tốt và độ bền rơ-le cao, 38BSH2 là giải pháp phù hợp cho các hệ thống DCS, PLC và tự động hóa nhà máy.

Đặc điểm nổi bật

• Tạo tín hiệu xung đầu ra (one-shot) phục vụ cho các thao tác điều khiển nhanh như khởi động hoặc dừng thiết bị.
• Tương thích với tín hiệu trạng thái từ hệ thống DCS, giúp tích hợp dễ dàng vào hệ thống điều khiển hiện có.
• Đèn LED hiển thị trạng thái rơ-le, giúp giám sát hoạt động của thiết bị trực quan.
• Cách ly tín hiệu giữa đầu vào, đầu ra và nguồn cấp, tăng độ ổn định và an toàn cho hệ thống.
• Thiết kế rack-mounted, phù hợp lắp đặt trong Standard Rack 38BXx.
• Độ bền rơ-le cao, đáp ứng yêu cầu vận hành liên tục trong môi trường công nghiệp.
• Thiết kế nhỏ gọn, tiết kiệm không gian trong tủ điều khiển.

Thông số kỹ thuật

Thông tin chung

• Model: 38BSH2–R

• Loại thiết bị: One-shot Output Relay Card

• Nguồn cấp: 24 V DC

• Dải điện áp hoạt động: 24 V ±10 %

• Ripple: tối đa 10 % p-p

Nguyên lý hoạt động

• Khi tín hiệu đầu ra từ bộ điều khiển (DCS) ở trạng thái OFF, thiết bị sẽ tạo xung STOP one-shot khi cấp nguồn.
• Khi tín hiệu đầu ra từ bộ điều khiển ở trạng thái ON, thiết bị sẽ tạo xung START one-shot khi cấp nguồn.
• Đèn LED hiển thị trạng thái hoạt động của rơ-le đầu ra.

Đầu vào

• Loại tín hiệu: DCS status output
• Điện áp: 24 V DC
• Dòng tiêu thụ: khoảng 3 mA
• Điện trở ON: ≤ 200 Ω
• Điện trở OFF: ≥ 100 kΩ
• Khoảng thời gian đầu vào tối thiểu: 10 giây

Đầu ra

• Loại đầu ra: Relay contact

Định mức tải:

• 250 V AC @ 3 A (tải thuần trở)

• 30 V DC @ 3 A (tải thuần trở)

Tải đóng cắt tối thiểu:

• 5 V DC @ 10 mA

Độ rộng xung one-shot:

• 0.2 – 2 giây (cố định)

Tuổi thọ rơ-le

• Cơ khí: 5 × 10⁷ lần đóng cắt

• Điện: 10⁶ lần đóng cắt

(Khuyến nghị sử dụng bảo vệ bên ngoài khi điều khiển tải cảm như cuộn dây.)

Lắp đặt

• Kiểu lắp: Standard Rack 38BXx

• Kết nối:

  • Input: Connector phía sau

  • Output: M3.5 screw terminals (0.8 N·m)

• Dòng tiêu thụ: khoảng 50 mA

• Nhiệt độ hoạt động: −5 đến +55°C

• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

• Khối lượng: 150 g

Cách điện và an toàn

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

• Độ bền điện môi:

  • 1500 V AC / 1 phút (Input hoặc Power – Output – Ground)

  • 1000 V AC / 1 phút (giữa các đầu ra khi mở mạch)

Ứng dụng thực tế

38BSH2 One-shot Output Relay Card được ứng dụng rộng rãi trong các hệ thống điều khiển công nghiệp và tự động hóa, đặc biệt trong các hệ thống DCS. Một số ứng dụng tiêu biểu:

• Tạo xung điều khiển khởi động hoặc dừng thiết bị trong các hệ thống tự động hóa.
• Điều khiển thiết bị cần tín hiệu xung ngắn, như bộ khởi động, relay trung gian hoặc hệ thống logic điều khiển.
• Cách ly tín hiệu giữa bộ điều khiển DCS và thiết bị hiện trường, giúp giảm nhiễu và bảo vệ hệ thống.
• Ứng dụng trong hệ thống điều khiển nhà máy như điện lực, dầu khí, hóa chất, sản xuất và xử lý nước.
• Giám sát và điều khiển thiết bị trong dây chuyền sản xuất tự động.

Với khả năng tạo xung chính xác, độ bền cao và thiết kế tối ưu cho hệ thống rack, 38BSH2 là giải pháp hiệu quả giúp đảm bảo tín hiệu điều khiển nhanh và ổn định trong các hệ thống DCS và tự động hóa công nghiệp.
