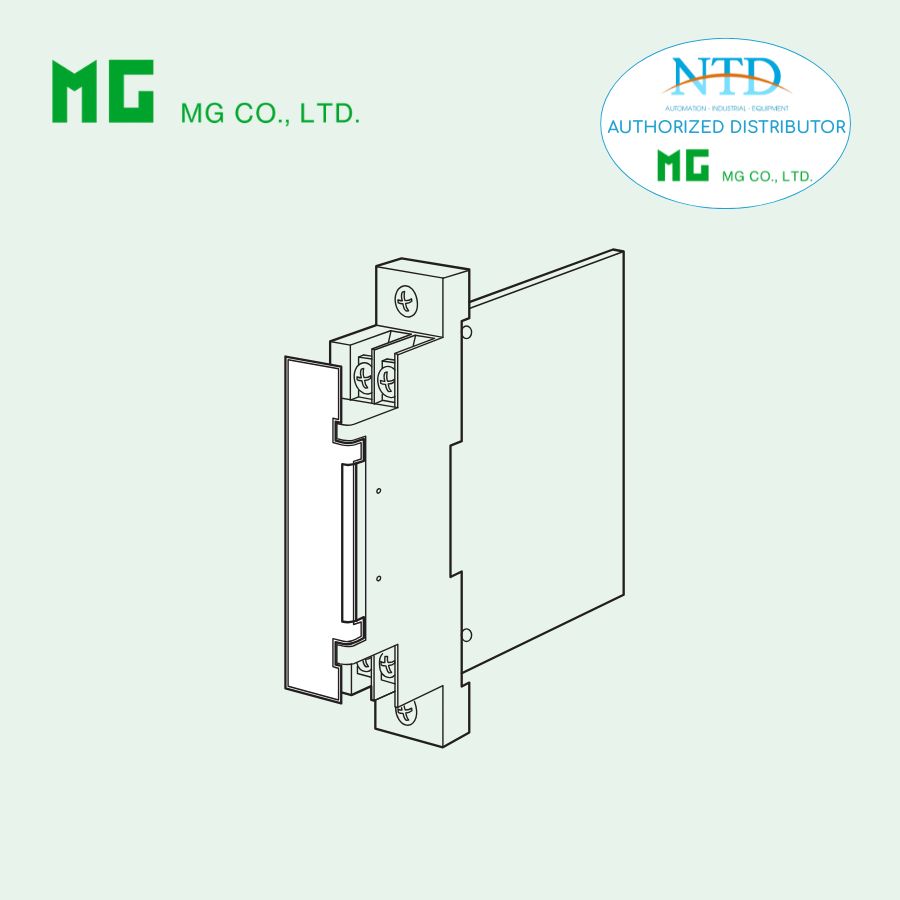

38BSH3 là thẻ rơ-le đầu ra dạng xung (One-shot Output Relay Card) thuộc dòng DCS Input/Output Relay Card Series, được thiết kế để nhận tín hiệu trạng thái từ hệ thống DCS và tạo xung điều khiển đầu ra trong thời gian ngắn. Thiết bị phù hợp cho các ứng dụng cần tín hiệu điều khiển khởi động hoặc dừng thiết bị trong hệ thống tự động hóa công nghiệp.
Sản phẩm được trang bị đèn LED hiển thị trạng thái tín hiệu đầu vào, giúp kỹ thuật viên dễ dàng giám sát hoạt động của hệ thống. Ngoài ra, tùy chọn công tắc kiểm tra (Test Switch) cho phép kiểm tra tín hiệu đầu vào và hoạt động của rơ-le ngay tại thiết bị.
Một điểm nổi bật của 38BSH3 là khả năng thiết lập cấu hình linh hoạt bằng jumper, cho phép lựa chọn tiếp điểm N.O. hoặc N.C. của rơ-le đầu ra, cũng như cấu hình chung hoặc tách biệt giữa tín hiệu START và STOP.
Đặc điểm nổi bật
- Nhận tín hiệu trạng thái từ hệ thống DCS và chuyển đổi thành xung điều khiển đầu ra.
- Tích hợp công tắc Test Switch, giúp kiểm tra hoạt động của thiết bị nhanh chóng.
- Đèn LED hiển thị trạng thái đầu vào, giúp giám sát tín hiệu trực quan.
- Tùy chọn cấu hình bằng jumper, cho phép chuyển đổi tiếp điểm N.O / N.C của rơ-le.
- Cho phép cấu hình chung hoặc tách biệt tín hiệu START và STOP.
- Cách ly tín hiệu giữa các kênh, giúp tăng độ ổn định và an toàn cho hệ thống.
- Thiết kế dạng rack, tương thích với Standard Rack 38BXx, giúp lắp đặt dễ dàng trong tủ điều khiển.
Thông số kỹ thuật
Thông tin chung
-
Model: 38BSH3–[1]–R
-
Loại thiết bị: One-shot Output Relay Card
-
Nguồn cấp: 24 V DC
-
Dải điện áp hoạt động: 24 V ±10 %
-
Ripple: tối đa 10 % p-p
Đầu vào
-
Loại tín hiệu: Dry contact hoặc open collector
-
Điện áp: khoảng 3 V DC (2.5 mA)
-
Điện trở ON: ≤ 200 Ω
-
Điện trở OFF: ≥ 100 kΩ
-
Khoảng thời gian đầu vào tối thiểu: 10 giây
Đầu ra
-
Loại đầu ra: Relay contact (dry contact)
Định mức tải:
-
250 V AC @ 3 A (cos φ = 1)
-
30 V DC @ 3 A (tải thuần trở)
Giới hạn đóng cắt:
-
Điện áp tối đa: 250 V AC hoặc 120 V DC (0.2 A)
-
Công suất đóng cắt tối đa: 750 VA hoặc 90 W
Tải đóng cắt tối thiểu:
-
5 V DC @ 10 mA
Độ rộng xung one-shot:
-
1.5 – 2.5 giây (cố định)
Tuổi thọ rơ-le
-
Cơ khí: 5 × 10⁷ lần đóng cắt
-
Điện: 10⁶ lần đóng cắt
(Khuyến nghị sử dụng bảo vệ bên ngoài khi điều khiển tải cảm như cuộn dây.)
Công tắc kiểm tra
-
AUTO: Xuất tín hiệu theo đầu vào
-
OFF: Buộc tín hiệu đầu vào tắt
-
ON: Buộc tín hiệu đầu vào bật
Hiển thị trạng thái
-
LED trạng thái: sáng khi tín hiệu đầu vào ON hoặc khi test switch ở chế độ ON.
Lắp đặt
-
Kiểu lắp: Standard Rack 38BXx
-
Kết nối:
-
Input: Connector phía sau
-
Output: M3.5 screw terminals (0.8 N·m)
-
-
Dòng tiêu thụ: khoảng 50 mA
-
Nhiệt độ hoạt động: −5 đến +55°C
-
Độ ẩm hoạt động: 30 – 95 %RH (không ngưng tụ)
-
Khối lượng: 150 g
Cách điện và an toàn
-
Điện trở cách điện: ≥ 100 MΩ (500 V DC)
-
Độ bền điện môi:
-
1500 V AC / 1 phút (Input hoặc Power – CH1 – CH2 – Ground)
-
500 V AC / 1 phút (CH1 Start – CH1 Stop)
-
500 V AC / 1 phút (CH2 Start – CH2 Stop)
-
(Lưu ý: Khi cấu hình chung COM, các kênh sẽ không cách ly.)
Tiêu chuẩn và chứng nhận
-
EU Conformity:
-
EMC Directive
-
EMI: EN 61000-6-4
-
EMS: EN 61000-6-2
-
-
Low Voltage Directive: EN 61010-1
-
Measurement Category II (Output)
-
Pollution Degree 2
-
-
RoHS Directive
Ứng dụng thực tế
38BSH3 One-shot Output Relay Card được sử dụng rộng rãi trong các hệ thống điều khiển và tự động hóa công nghiệp, đặc biệt trong các hệ thống DCS. Một số ứng dụng phổ biến gồm:
- Tạo xung điều khiển khởi động (START) và dừng (STOP) cho thiết bị công nghiệp.
- Điều khiển thiết bị cần tín hiệu xung ngắn, như relay trung gian, bộ khởi động hoặc hệ thống logic điều khiển.
- Cách ly tín hiệu giữa hệ thống điều khiển và thiết bị hiện trường, giúp tăng độ ổn định của hệ thống.
- Ứng dụng trong các dây chuyền sản xuất tự động, hệ thống điện, dầu khí, hóa chất và xử lý nước.
- Giám sát và điều khiển thiết bị trong các nhà máy công nghiệp.
Với khả năng tạo xung điều khiển chính xác, cấu hình linh hoạt và độ bền cao, 38BSH3 là giải pháp hiệu quả giúp nâng cao độ tin cậy và hiệu suất cho các hệ thống điều khiển DCS và tự động hóa công nghiệp.
