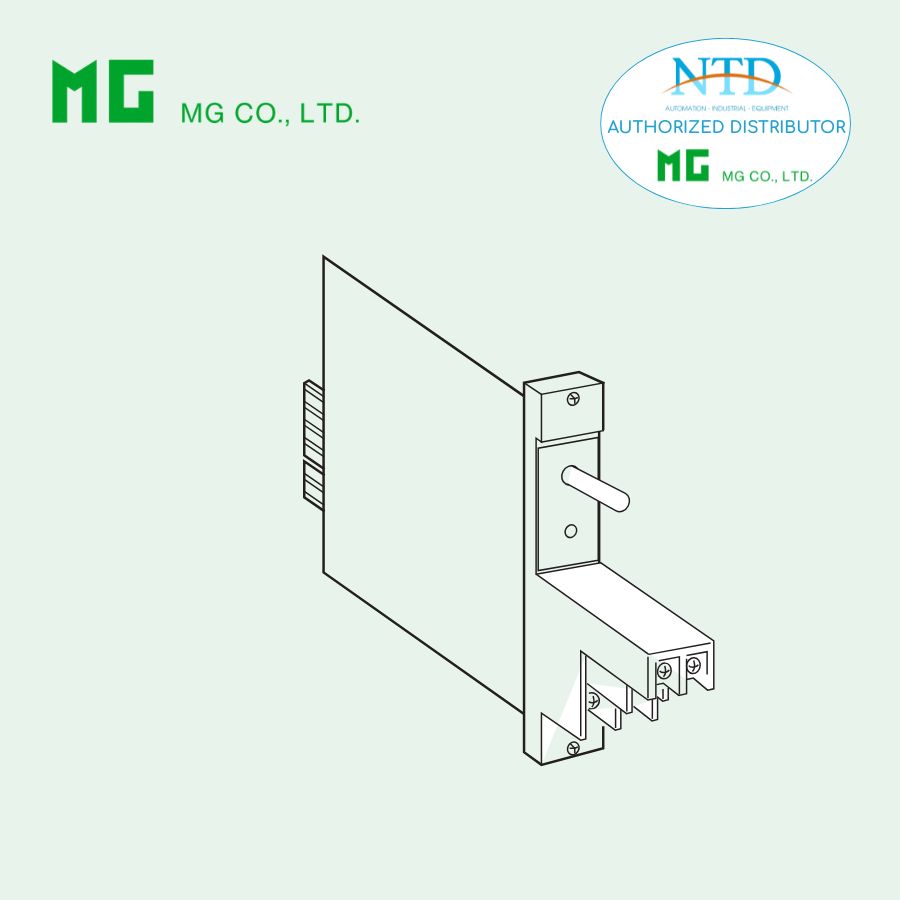

38D2-1 là thẻ rơ-le đầu vào (Input Relay Card) thuộc dòng DCS Input/Output Relay Card Series, được thiết kế cho các ứng dụng yêu cầu dòng tải cao trong hệ thống điều khiển công nghiệp. Thiết bị cho phép nhận tín hiệu đầu vào dạng tiếp điểm khô (dry contact) hoặc open collector, sau đó truyền tín hiệu về hệ thống DCS và cung cấp đầu ra relay re-transmitted có khả năng chịu tải lên đến 5A.
Sản phẩm được tích hợp đèn LED hiển thị trạng thái và công tắc test, giúp kỹ thuật viên dễ dàng theo dõi, kiểm tra và xử lý sự cố trong quá trình vận hành. Ngoài ra, mỗi kênh đều được trang bị cầu chì bảo vệ, giúp nâng cao độ an toàn và độ tin cậy cho hệ thống điều khiển.
Nhờ thiết kế rack-mounted tương thích với Standard Rack 38D2-B, 38D2-1 giúp tối ưu không gian lắp đặt trong tủ điều khiển và thuận tiện cho việc bảo trì.
Đặc điểm nổi bật
- Hỗ trợ tín hiệu đầu vào dạng dry contact hoặc open collector, phù hợp với nhiều thiết bị hiện trường.
- Đầu ra relay re-transmitted chịu tải cao (tối đa 5A), thích hợp cho các ứng dụng công nghiệp yêu cầu công suất lớn.
- Tích hợp cầu chì bảo vệ cho từng kênh, giúp bảo vệ thiết bị và hệ thống khi xảy ra sự cố.
- Đèn LED hiển thị trạng thái rơ-le, giúp giám sát hoạt động trực quan.
- Công tắc Test Switch hỗ trợ kiểm tra và mô phỏng tín hiệu đầu vào.
- Cách ly tín hiệu giữa đầu vào, đầu ra và nguồn cấp, tăng độ ổn định cho hệ thống.
- Thiết kế rack-mounted, tương thích với Standard Rack 38D2-B, dễ dàng lắp đặt trong tủ điều khiển.
Thông số kỹ thuật
Thông tin chung
-
Model: 38D2-1[1]
-
Loại thiết bị: Input Relay Card (High load current type)
-
Nguồn cấp: 24 V DC
-
Dải điện áp hoạt động: 24 V ±10 %
-
Ripple: tối đa 10 % p-p
Đầu vào
-
Loại tín hiệu: Dry contact hoặc open collector
-
Điện áp phát hiện tiếp điểm: 24 V DC @ 35 mA
Đầu ra
-
Loại đầu ra: Relay / Re-transmitted output
-
Kiểu tiếp điểm: SPDT
Định mức tải:
-
120 V AC hoặc 24 V DC @ 5 A (tải thuần trở)
Định mức đóng cắt tối đa:
-
250 V AC @ 2 A
-
125 V DC @ 0.2 A
Tuổi thọ rơ-le
-
Cơ khí: 5 × 10⁷ lần đóng cắt
-
Điện: 10⁵ lần đóng cắt (30 chu kỳ/phút)
Bảo vệ
-
Cầu chì nguồn: 0.5 A tích hợp sẵn
-
Alarm contact: xuất tín hiệu cảnh báo tại rack khi cầu chì bị đứt
Công tắc kiểm tra
-
AUTO: Rơ-le hoạt động theo tín hiệu đầu vào
-
OFF: Buộc rơ-le tắt
-
ON: Buộc rơ-le bật
Hiển thị trạng thái
-
LED đỏ: sáng khi cuộn dây rơ-le được kích hoạt
Lắp đặt
-
Kiểu lắp: Standard Rack 38D2-B
-
Kết nối:
-
Input: M3.5 screw terminals (0.8 N·m)
-
Output to DCS: Card-edge connector
-
Re-transmitted output: M3.5 screw terminals
-
-
Dòng tiêu thụ: khoảng 35 mA
-
Nhiệt độ hoạt động: −5 đến +55°C
-
Độ ẩm hoạt động: 30 – 90 %RH (không ngưng tụ)
-
Khối lượng: 100 g
Cách điện và an toàn
-
Điện trở cách điện: ≥ 100 MΩ (500 V DC)
-
Độ bền điện môi:
-
500 V AC / 1 phút (Input hoặc Power – Output)
-
500 V AC / 1 phút (Output – Ground)
-
1000 V AC (với nguồn 24 V DC khi dùng rack 38D2-B)
-
Ứng dụng thực tế
38D2-1 Input Relay Card được sử dụng phổ biến trong các hệ thống DCS và tự động hóa công nghiệp, đặc biệt trong các ứng dụng yêu cầu đầu ra relay chịu tải cao. Một số ứng dụng điển hình:
- Nhận tín hiệu trạng thái từ thiết bị hiện trường như công tắc, cảm biến hoặc relay trung gian.
- Truyền tín hiệu điều khiển về hệ thống DCS để giám sát và điều khiển thiết bị.
- Cung cấp tín hiệu relay re-transmitted để điều khiển thiết bị ngoại vi.
- Giám sát và điều khiển thiết bị trong dây chuyền sản xuất tự động hóa.
- Ứng dụng trong các ngành công nghiệp như điện lực, dầu khí, hóa chất, sản xuất và xử lý nước.
Nhờ khả năng chịu tải cao, độ bền relay lớn và tích hợp các tính năng bảo vệ, 38D2-1 là giải pháp hiệu quả giúp tăng độ ổn định và độ tin cậy cho các hệ thống điều khiển DCS trong môi trường công nghiệp.
