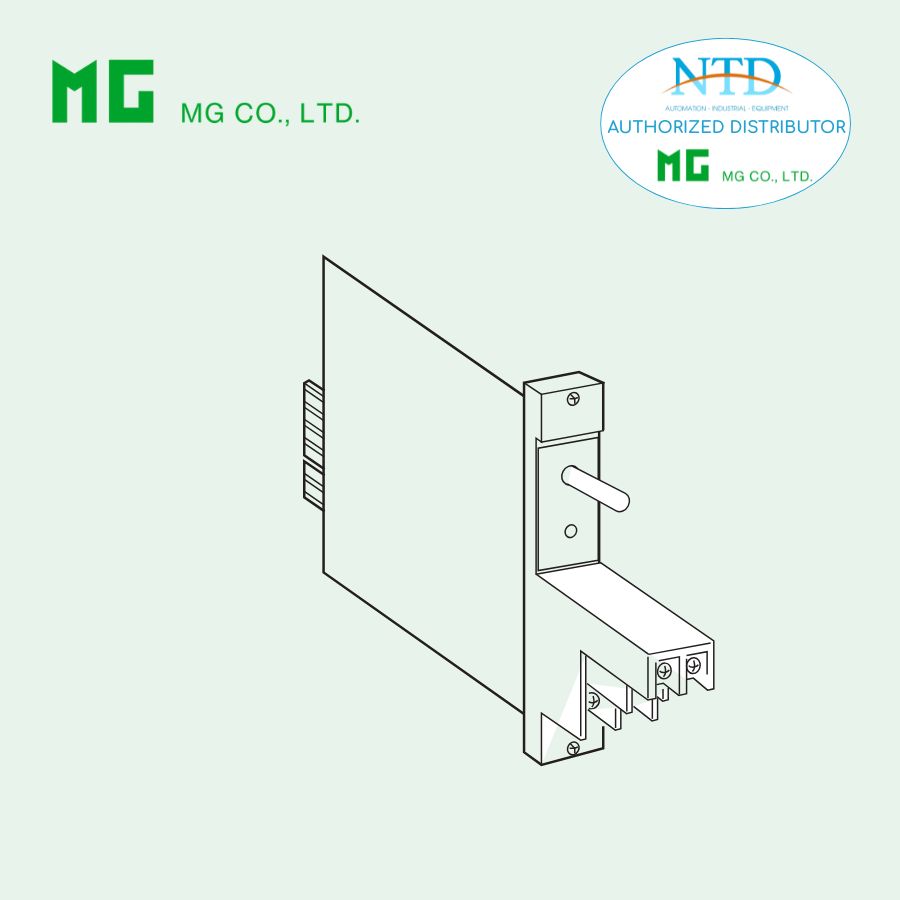

38D2-5 là thẻ rơ-le đầu ra (Output Relay Card) thuộc dòng DCS Input/Output Relay Card Series, được thiết kế cho các ứng dụng yêu cầu dòng tải cao trong hệ thống điều khiển công nghiệp. Thiết bị có khả năng cung cấp đồng thời đầu ra điện áp để điều khiển van điện từ (solenoid valve) và đầu ra relay contact, giúp tăng tính linh hoạt khi tích hợp vào hệ thống DCS.
Sản phẩm được trang bị đèn LED hiển thị trạng thái và công tắc test, giúp kỹ thuật viên dễ dàng kiểm tra và giám sát hoạt động của thiết bị. Ngoài ra, mỗi kênh đều có cầu chì bảo vệ, giúp bảo vệ hệ thống khỏi sự cố quá tải hoặc ngắn mạch.
Nhờ thiết kế rack-mounted tương thích với Standard Rack 38D2-B, 38D2-5 giúp tối ưu không gian lắp đặt và nâng cao độ tin cậy cho các hệ thống điều khiển tự động trong nhà máy.
Đặc điểm nổi bật
- Cung cấp đồng thời đầu ra relay contact và đầu ra điện áp, phù hợp để điều khiển van điện từ hoặc các thiết bị công nghiệp.
- Đầu ra relay chịu tải cao lên đến 5A, đáp ứng các ứng dụng công suất lớn.
- Tích hợp cầu chì bảo vệ cho từng kênh, giúp bảo vệ thiết bị khi xảy ra sự cố.
- Đèn LED hiển thị trạng thái hoạt động, giúp giám sát hệ thống trực quan.
- Công tắc Test Switch hỗ trợ kiểm tra và mô phỏng tín hiệu đầu vào.
- Cách ly tín hiệu giữa đầu vào, đầu ra và nguồn cấp, giúp tăng độ ổn định cho hệ thống.
- Thiết kế dạng rack, tương thích với Standard Rack 38D2-B, giúp lắp đặt và bảo trì dễ dàng.
Thông số kỹ thuật
Thông tin chung
-
Model: 38D2-5[1]
-
Loại thiết bị: Output Relay Card (High load current type)
-
Nguồn cấp: 24 V DC
-
Dải điện áp hoạt động: 24 V ±10 %
-
Ripple: tối đa 10 % p-p
Đầu vào
-
Loại tín hiệu: Dry contact hoặc open collector
-
Điện áp phát hiện tiếp điểm: 24 V DC @ 45 mA
Đầu ra
Đầu ra điện áp
-
Điện áp: 100 V AC hoặc 24 V DC ±10 %
-
Dòng tải tối đa: 0.5 A
-
Tổng dòng tải tối đa của 16 card: 8 A
-
Bảo vệ chống tia lửa: diode dập xung (spark quenching diode) tích hợp trên PCB.
Đầu ra relay contact
-
Loại tiếp điểm: SPDT
-
Định mức tải:
-
120 V AC hoặc 24 V DC @ 5 A (tải thuần trở)
-
Định mức đóng cắt tối đa:
-
250 V AC @ 2 A
-
125 V DC @ 0.2 A
Tuổi thọ rơ-le
-
Cơ khí: 5 × 10⁷ lần đóng cắt
-
Điện: 10⁵ lần đóng cắt (30 chu kỳ/phút)
Bảo vệ
-
Cầu chì nguồn: 0.5 A tích hợp
-
Alarm contact: xuất tín hiệu cảnh báo tại rack khi cầu chì bị đứt
Công tắc kiểm tra
-
AUTO: Rơ-le hoạt động theo tín hiệu đầu vào
-
OFF: Buộc rơ-le tắt
-
ON: Buộc rơ-le bật
Hiển thị trạng thái
-
LED đỏ: sáng khi cuộn dây rơ-le được kích hoạt
Lắp đặt
-
Kiểu lắp: Standard Rack 38D2-B
-
Kết nối:
-
Input: Card-edge connector
-
Relay & Voltage Output: M3.5 screw terminals
-
-
Dòng tiêu thụ: khoảng 45 mA
-
Nhiệt độ hoạt động: −5 đến +55°C
-
Độ ẩm hoạt động: 30 – 90 %RH (không ngưng tụ)
-
Khối lượng: 100 g
Cách điện và an toàn
-
Điện trở cách điện: ≥ 100 MΩ (500 V DC)
-
Độ bền điện môi:
-
1000 V AC / 1 phút (Input hoặc Power – Output)
-
2000 V AC / 1 phút (Output – Ground)
-
Ứng dụng thực tế
38D2-5 Output Relay Card được sử dụng rộng rãi trong các hệ thống DCS và tự động hóa công nghiệp, đặc biệt trong các ứng dụng cần điều khiển thiết bị công suất cao hoặc van điện từ. Một số ứng dụng tiêu biểu:
- Điều khiển van điện từ (solenoid valve) trong hệ thống khí nén hoặc thủy lực.
- Chuyển đổi tín hiệu điều khiển từ DCS sang relay contact để điều khiển thiết bị ngoại vi.
- Điều khiển các thiết bị công nghiệp như contactor, relay trung gian hoặc hệ thống báo động.
- Giám sát và điều khiển thiết bị trong dây chuyền sản xuất tự động.
- Ứng dụng trong các ngành công nghiệp như điện lực, dầu khí, hóa chất, sản xuất và xử lý nước.
Với khả năng chịu tải cao, tích hợp đầu ra điện áp và relay, cùng các tính năng bảo vệ an toàn, 38D2-5 là giải pháp hiệu quả giúp nâng cao độ ổn định và độ tin cậy cho các hệ thống điều khiển DCS trong môi trường công nghiệp.
