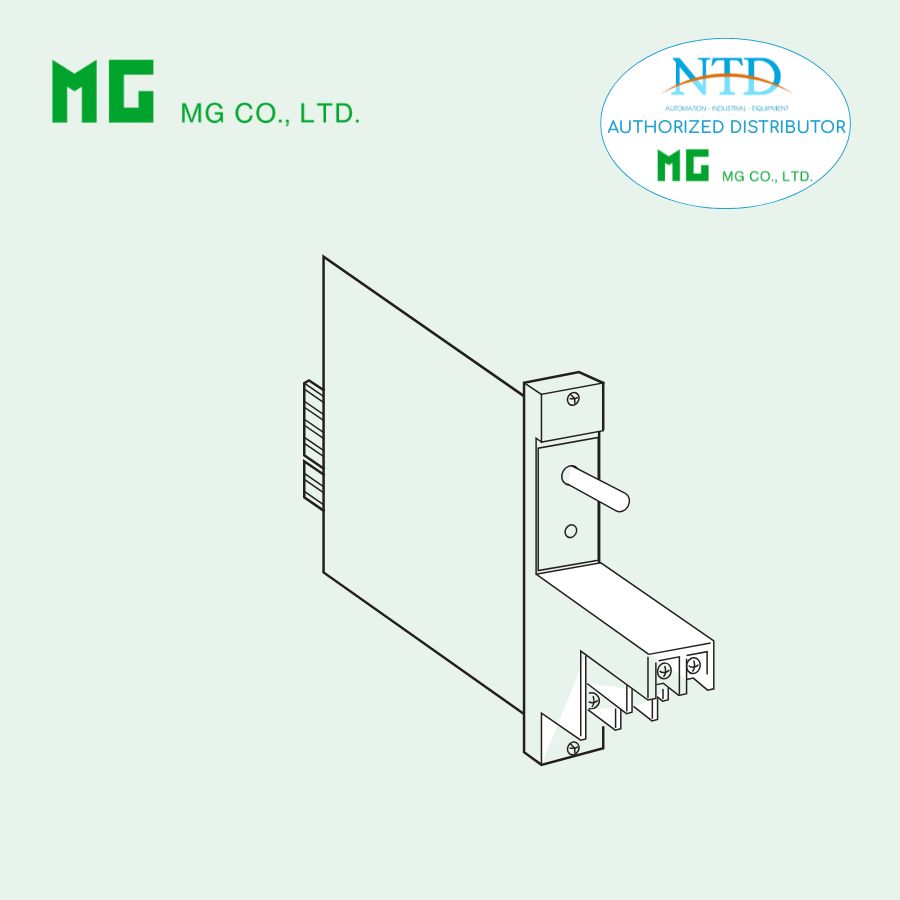

Khung rack tiêu chuẩn 38D2-B MG (M-System)

38D2-B là Standard Rack thuộc dòng DCS Input/Output Relay Card Series, được thiết kế để lắp đặt và quản lý các thẻ relay input hoặc output trong hệ thống điều khiển DCS. Thiết bị đóng vai trò như khung rack tiêu chuẩn, cho phép lắp tối đa 16 card relay trên mỗi rack, giúp tổ chức hệ thống tín hiệu điều khiển một cách khoa học và gọn gàng trong tủ điện công nghiệp.

Rack 38D2-B có cấu trúc kim loại chắc chắn, hỗ trợ nhiều tùy chọn nguồn cấp AC hoặc DC và nhiều chuẩn kết nối với hệ thống DCS khác nhau. Ngoài ra, thiết bị còn được tích hợp ngõ ra cảnh báo (alarm output) để thông báo khi cầu chì trên các card relay bị đứt, giúp kỹ thuật viên nhanh chóng phát hiện và xử lý sự cố.

Nhờ thiết kế tương thích với tiêu chuẩn rack JIS/EIA và hỗ trợ lắp bề mặt, 38D2-B mang lại sự linh hoạt cao khi triển khai trong các hệ thống tự động hóa công nghiệp.

Đặc điểm nổi bật

• Hỗ trợ lắp tối đa 16 relay card trên mỗi rack, tối ưu hóa không gian trong tủ điều khiển.
• Tương thích với cả input relay card và output relay card trong dòng 38D2 Series.
• Nhiều tùy chọn kết nối I/O, phù hợp với các hệ thống DCS khác nhau.
• Tùy chọn nguồn cấp AC hoặc DC, giúp linh hoạt trong thiết kế hệ thống.
• Ngõ ra cảnh báo (Alarm Output) khi cầu chì trên relay card bị đứt.
• Thiết kế kim loại bền chắc, đảm bảo độ ổn định khi vận hành trong môi trường công nghiệp.
• Hỗ trợ lắp rack tiêu chuẩn hoặc lắp bề mặt, dễ dàng tích hợp vào tủ điều khiển.

Thông số kỹ thuật

Thông tin chung

• Model: 38D2-B[1]-[2][3]

• Loại thiết bị: Standard Rack (High load current type)

• Dung lượng: 16 vị trí card relay

• Cấu trúc: Lắp ghép từ các tấm kim loại

Vật liệu và hoàn thiện

• Vật liệu: Thép aluminized

• Lớp phủ: Zn-Cr (đen)

• Terminal: Đồng mạ nickel

Tùy chọn kết nối ([1])

• 1: Connector FCN

• 2: Connector FCN + connector ghép rack

• Y1: Dùng cáp Yokogawa KS2

• Y2: Dùng cáp Yokogawa KS9

• K2: Dùng cho Azbil DCS DO + connector ghép rack

Nguồn cấp ([2])

AC Power

• 85 – 132 V AC

• Tần số: 47 – 66 Hz

DC Power

• 24 V DC

• Dải hoạt động: 24 V ±10 %

• Ripple: tối đa 10 % p-p

Tùy chọn lắp đặt ([3])

• Blank: Lắp rack tiêu chuẩn

• /W: Lắp bề mặt (surface mounting)

Kết nối

• Nguồn, alarm, voltage output: M3.5 screw terminals (0.8 N·m)

Ngõ ra cảnh báo

• Alarm Output: Dry contact

• Kích hoạt khi cầu chì trên relay card bị đứt

Điện năng tiêu thụ

• AC: tối đa 15 VA

Điện áp đầu ra

• Tối đa: 125 V

• 100 V AC / 24 V DC

Dòng tải tổng

• Tối đa 8 A cho tổng các relay card trong rack

Điều kiện môi trường

• Nhiệt độ hoạt động: −5 đến +55°C

• Độ ẩm hoạt động: 30 – 90 %RH (không ngưng tụ)

Lắp đặt

• Chuẩn rack: JIS hoặc EIA

• Hoặc lắp bề mặt

Khối lượng

• 2.0 kg (phiên bản DC)

• 2.2 kg (phiên bản AC)

Hiệu suất và cách điện

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

Độ bền điện môi:

• 500 V AC / 1 phút
  (I/O connector – power – alarm output)

• 1500 V AC / 1 phút
  (I/O connector hoặc power hoặc alarm → voltage output)

• 500 V AC / 1 phút
  (I/O connector hoặc power hoặc alarm → FG)

• 2000 V AC / 1 phút
  (Voltage output → FG)

Ứng dụng thực tế

38D2-B Standard Rack được sử dụng rộng rãi trong các hệ thống điều khiển phân tán (DCS) và tự động hóa công nghiệp, đóng vai trò như nền tảng lắp đặt cho các relay card. Một số ứng dụng phổ biến:

• Tích hợp các relay card input/output trong hệ thống DCS.
• Quản lý và tổ chức tín hiệu điều khiển trong tủ điện công nghiệp.
• Giám sát và điều khiển thiết bị trong dây chuyền sản xuất tự động.
• Ứng dụng trong các nhà máy điện, dầu khí, hóa chất, xi măng và xử lý nước.
• Kết nối với hệ thống điều khiển của các hãng DCS lớn như Yokogawa hoặc Azbil.

Với khả năng lắp đặt linh hoạt, hỗ trợ nhiều chuẩn kết nối và dung lượng 16 card, 38D2-B là giải pháp hiệu quả giúp tối ưu hóa hệ thống relay và nâng cao độ ổn định cho các hệ thống điều khiển công nghiệp hiện đại.
