38F2-5 là thẻ rơ-le đầu ra (Output Relay Card) thuộc dòng DCS Input/Output Relay Card Series, được thiết kế để sử dụng như relay trung gian (interposing relay) trong hệ thống điều khiển phân tán DCS (Distributed Control System). Thiết bị có khả năng xử lý dòng tải lớn, cho phép xuất tín hiệu relay dry contact lên đến 6A và đầu ra điện áp để điều khiển trực tiếp van điện từ (solenoid valve).
Sản phẩm được trang bị đèn LED hiển thị trạng thái và công tắc test, giúp kỹ thuật viên dễ dàng kiểm tra, mô phỏng và giám sát hoạt động của thiết bị trong quá trình vận hành. Nhờ thiết kế lắp rack tiêu chuẩn, 38F2-5 có thể tích hợp dễ dàng vào các hệ thống điều khiển công nghiệp, giúp tăng độ ổn định và độ tin cậy của hệ thống.
Đặc điểm nổi bật
- Relay trung gian cho hệ thống DCS, giúp cách ly và chuyển đổi tín hiệu điều khiển.
- Đầu ra relay dry contact chịu tải lớn lên đến 6A, phù hợp cho nhiều thiết bị công nghiệp.
- Cung cấp đầu ra điện áp để điều khiển trực tiếp van điện từ.
- Hỗ trợ tín hiệu đầu vào dạng dry contact hoặc open collector.
- Đèn LED hiển thị trạng thái hoạt động, giúp giám sát dễ dàng.
- Công tắc Test Switch hỗ trợ kiểm tra và mô phỏng tín hiệu điều khiển.
- Cầu chì bảo vệ đầu ra điện áp và ngõ ra cảnh báo (alarm contact) khi cầu chì bị đứt.
- Thiết kế rack-mounted, tương thích với Standard Rack 38D2-B.
Thông số kỹ thuật
Thông tin chung
-

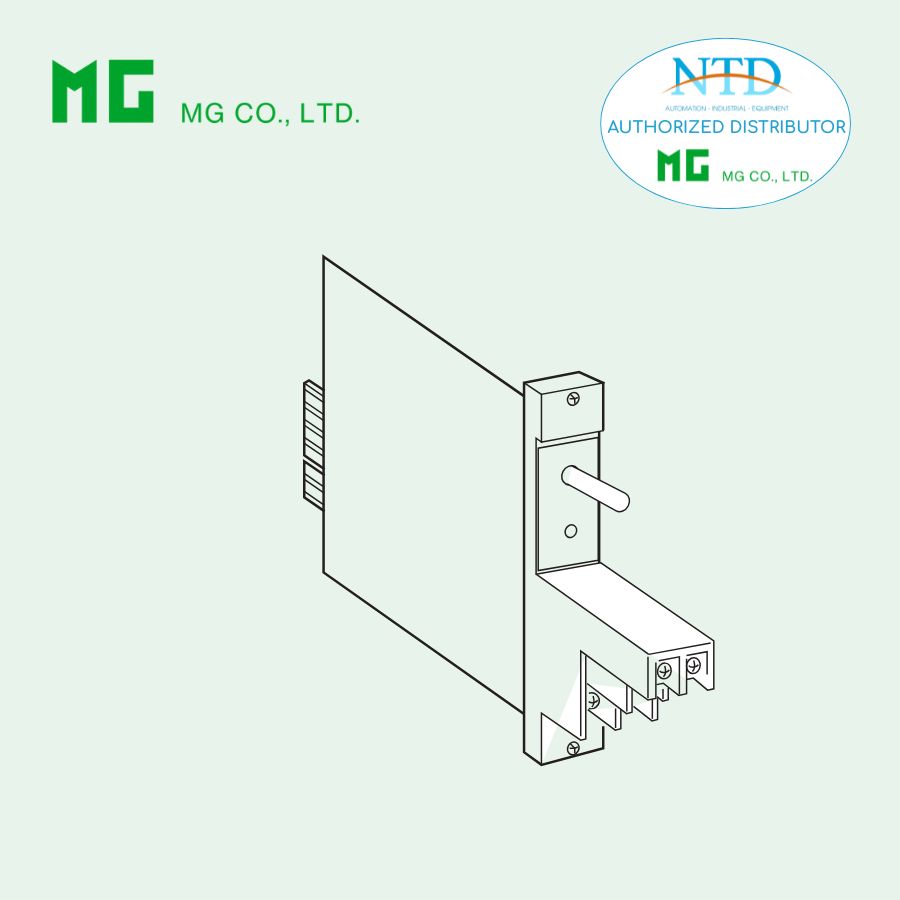

Model: 38F2-5[1]
-
Loại thiết bị: Output Relay Card
-
Nguồn cấp: 24 V DC ±10 %
-
Dòng tiêu thụ: khoảng 60 mA
-
Ripple: tối đa 10 % p-p
Đầu vào
-
Loại tín hiệu: Dry contact hoặc open collector
-
Điện áp phát hiện tiếp điểm: 24 V DC @ 60 mA
Đầu ra
Đầu ra relay (Dry Contact)
-
Loại tiếp điểm: SPDT
-
Định mức tải:
-
120 V AC hoặc 24 V DC @ 6 A (tải thuần trở)
-
120 V AC @ 6 A (cos φ = 0.4)
-
24 V DC @ 3 A (L/R 7 ms)
-
Định mức đóng cắt tối đa:
-
250 V AC @ 6 A (tải thuần trở)
-
250 V AC @ 5 A (cos φ = 0.4)
-
125 V DC @ 0.5 A (tải thuần trở)
Tuổi thọ relay:
-
Cơ khí: 10⁷ lần đóng cắt
-
Điện: 10⁵ lần đóng cắt (30 chu kỳ/phút)
Đầu ra điện áp
-
Điện áp: 100 V AC hoặc 24 V DC ±10 %
-
Dòng tải tối đa: 0.5 A
-
Tổng dòng tối đa của 16 card: 8 A
Bảo vệ và cảnh báo
-
Cầu chì bảo vệ đầu ra điện áp: 0.5 A
-
Alarm contact: xuất tín hiệu khi cầu chì bị đứt
Định mức alarm contact:
-
125 V AC @ 0.5 A (cos φ = 1) – 25 VA
-
125 V DC @ 0.5 A – 25 W
Công tắc kiểm tra
-
AUTO: Relay hoạt động theo tín hiệu đầu vào
-
OFF: Buộc relay tắt
-
ON: Buộc relay bật
Hiển thị trạng thái
-
LED đỏ: sáng khi cuộn dây relay được kích hoạt
Lắp đặt
-
Kiểu lắp: Standard Rack 38D2-B
-
Kết nối:
-
Input: Card-edge connector
-
Dry contact & Voltage output: M3.5 screw terminals
-
-
Nhiệt độ hoạt động: −5 đến +55°C
-
Độ ẩm hoạt động: 35 – 90 %RH (không ngưng tụ)
-
Khối lượng: 100 g
Hiệu suất và cách điện
-
Điện trở cách điện: ≥ 100 MΩ (500 V DC)
Độ bền điện môi:
-
1000 V AC / 1 phút
(input hoặc power → voltage output → alarm contact → dry contact output) -
2000 V AC / 1 phút
(voltage output hoặc dry contact output → ground)
Ứng dụng thực tế
38F2-5 Output Relay Card được sử dụng phổ biến trong các hệ thống điều khiển DCS và tự động hóa công nghiệp, đặc biệt trong các ứng dụng yêu cầu relay trung gian chịu tải lớn. Một số ứng dụng tiêu biểu:
- Điều khiển van điện từ (solenoid valve) trong hệ thống khí nén hoặc thủy lực.
- Chuyển đổi và cách ly tín hiệu điều khiển từ DCS sang các thiết bị công nghiệp.
- Điều khiển contactor, relay trung gian hoặc thiết bị công suất trong dây chuyền sản xuất.
- Giám sát và điều khiển thiết bị trong nhà máy điện, dầu khí, hóa chất và xử lý nước.
- Ứng dụng trong hệ thống tự động hóa cần độ tin cậy và khả năng chịu tải cao.
Với khả năng chịu tải lớn, tích hợp đầu ra relay và điện áp cùng các tính năng bảo vệ và giám sát, 38F2-5 là giải pháp hiệu quả giúp tăng độ ổn định và độ tin cậy cho các hệ thống điều khiển công nghiệp hiện đại.
