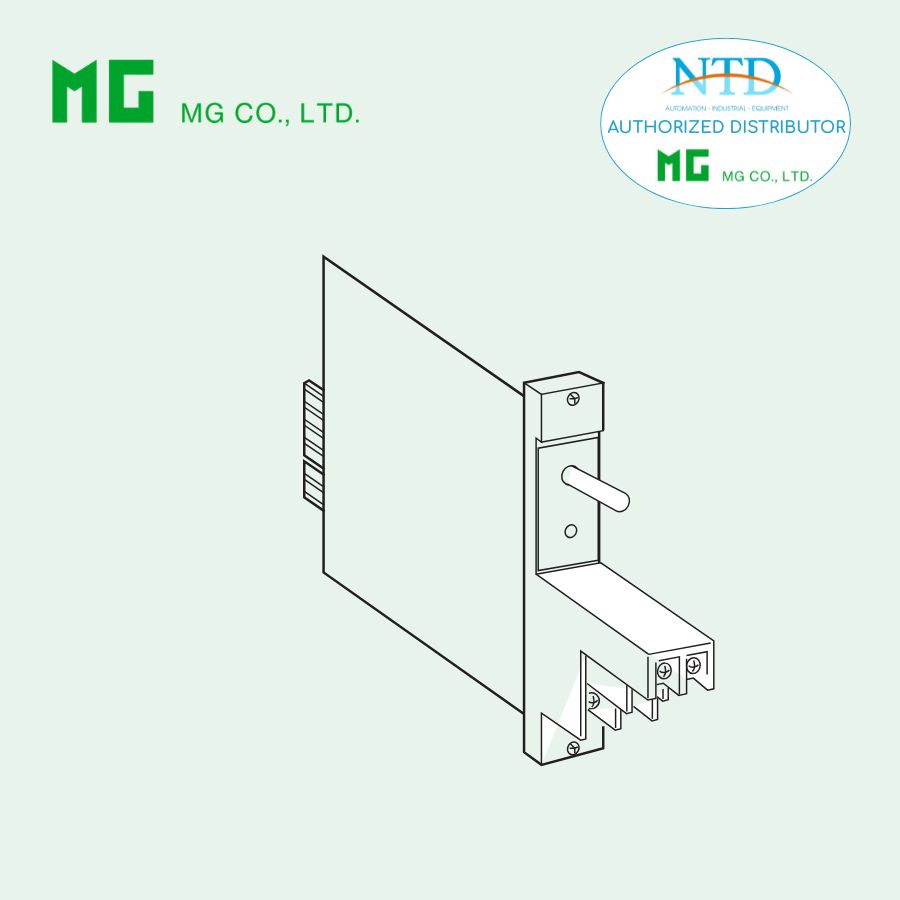

Thẻ rơ-le đầu ra 38N-4 MG (M-System)

38N-4 là thẻ rơ-le đầu ra (Output Relay Card) thuộc dòng DCS Input/Output Relay Card Series, được thiết kế để sử dụng như relay front-end cho hệ thống DCS, lắp đặt trong rack 19 inch chuyên dụng. Thiết bị cho phép điều khiển bật/tắt đầu ra điện áp bằng tay (Manual ON) và tự động tắt thông qua tín hiệu trạng thái từ hệ thống DCS (Auto OFF).

Card 38N-4 thường được sử dụng để điều khiển trực tiếp các thiết bị như van điện từ (solenoid valve) hoặc các thiết bị chấp hành khác trong hệ thống điều khiển công nghiệp. Sản phẩm tích hợp đèn LED hiển thị trạng thái đầu ra, công tắc test phục vụ kiểm tra hệ thống DCS và cầu chì bảo vệ đầu ra điện áp, giúp tăng độ an toàn và thuận tiện khi vận hành.

Với thiết kế rack-mounted tương thích với Standard Rack 38N-B, 38N-4 giúp tối ưu hóa hệ thống điều khiển và đảm bảo độ tin cậy cao trong môi trường công nghiệp.

Đặc điểm nổi bật

• Thiết kế relay front-end cho hệ thống DCS, giúp điều khiển thiết bị hiện trường hiệu quả.
• Chế độ hoạt động Manual ON / Auto OFF, cho phép bật thiết bị thủ công và tự động tắt bằng tín hiệu từ DCS.
• Đầu ra điện áp để điều khiển trực tiếp van điện từ hoặc thiết bị chấp hành.
• Đèn LED hiển thị trạng thái đầu ra, giúp giám sát hoạt động dễ dàng.
• Công tắc test hỗ trợ kiểm tra hoạt động của hệ thống DCS.
• Cầu chì bảo vệ đầu ra điện áp, giúp tăng độ an toàn cho hệ thống.
• Ngõ ra cảnh báo (Fuse Alarm Output) khi cầu chì bị đứt.
• Thiết kế rack-mounted, tương thích với Standard Rack 38N-B.

Thông số kỹ thuật

Thông tin chung

• Model: 38N-4

• Loại thiết bị: Output Relay Card (Manual ON / Auto OFF)

• Nguồn cấp: 24 V DC ±10 %

• Dòng tiêu thụ: khoảng 40 mA

• Ripple: tối đa 10 % p-p

Đầu vào

DCS Output

• Loại tín hiệu: Open collector

• Định mức cuộn dây: 24 V DC @ khoảng 10 mA

External Contact (công tắc điều khiển van điện từ)

• Loại: Dry contact

• Định mức cuộn dây: 24 V DC @ khoảng 20 mA

Đầu ra

Voltage Contact Output

• Định mức tải:

  • 100 V AC @ 0.5 A (cos φ = 1)

  • 30 V DC @ 0.5 A (tải thuần trở)

• Điện áp đóng cắt tối đa:

  • 125 V AC hoặc 30 V DC

• Công suất đóng cắt tối đa:

  • 50 VA hoặc 15 W

• Tải tối thiểu:

  • 5 V DC @ 10 mA

• Tuổi thọ:

  • Cơ khí: 5 × 10⁷ lần đóng cắt

  • Điện: 10⁵ lần đóng cắt (30 chu kỳ/phút)

Fuse Alarm Output

• Loại: Dry contact

Định mức tải:

• 50 V AC @ 0.5 A (cos φ = 1)

• 30 V DC @ 0.5 A

Công suất đóng cắt tối đa:

• 25 VA hoặc 15 W

Bảo vệ

• Cầu chì bảo vệ đầu ra điện áp: 0.5 A

• Alarm contact: kích hoạt khi cầu chì bị đứt

Hiển thị trạng thái

• LED màu hổ phách (Amber): sáng khi đầu ra ON

Kết nối

• External contact: M3.5 screw terminals (0.8 N·m)

• Voltage contact output: M3.5 screw terminals

• DCS output, fuse alarm output, voltage output: Card-edge connector

Điều kiện hoạt động

• Nhiệt độ hoạt động: −5 đến +55°C

• Độ ẩm hoạt động: 30 – 90 %RH (không ngưng tụ)

Lắp đặt

• Kiểu lắp: Standard Rack 38N-B

• Khối lượng: 150 g

Hiệu suất và cách điện

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

Độ bền điện môi:

• 1000 V AC / 1 phút
  (DCS output hoặc external contact hoặc power → power for voltage output → fuse alarm output)

Ứng dụng thực tế

38N-4 Output Relay Card được sử dụng phổ biến trong các hệ thống DCS và tự động hóa công nghiệp, đặc biệt trong các ứng dụng cần điều khiển thiết bị bằng tay kết hợp với giám sát tự động từ hệ thống điều khiển. Một số ứng dụng tiêu biểu:

• Điều khiển van điện từ (solenoid valve) trong hệ thống khí nén hoặc thủy lực.
• Điều khiển thiết bị chấp hành trong dây chuyền sản xuất tự động.
• Vận hành thiết bị thủ công trong quá trình kiểm tra hoặc bảo trì hệ thống.
• Tích hợp với hệ thống DCS để giám sát và tự động tắt thiết bị khi cần thiết.
• Ứng dụng trong các ngành công nghiệp như điện lực, dầu khí, hóa chất, xi măng và xử lý nước.

Với khả năng điều khiển thủ công kết hợp tự động, tích hợp bảo vệ và giám sát trạng thái, 38N-4 là giải pháp đáng tin cậy giúp tăng tính linh hoạt và an toàn cho các hệ thống điều khiển công nghiệp hiện đại.
