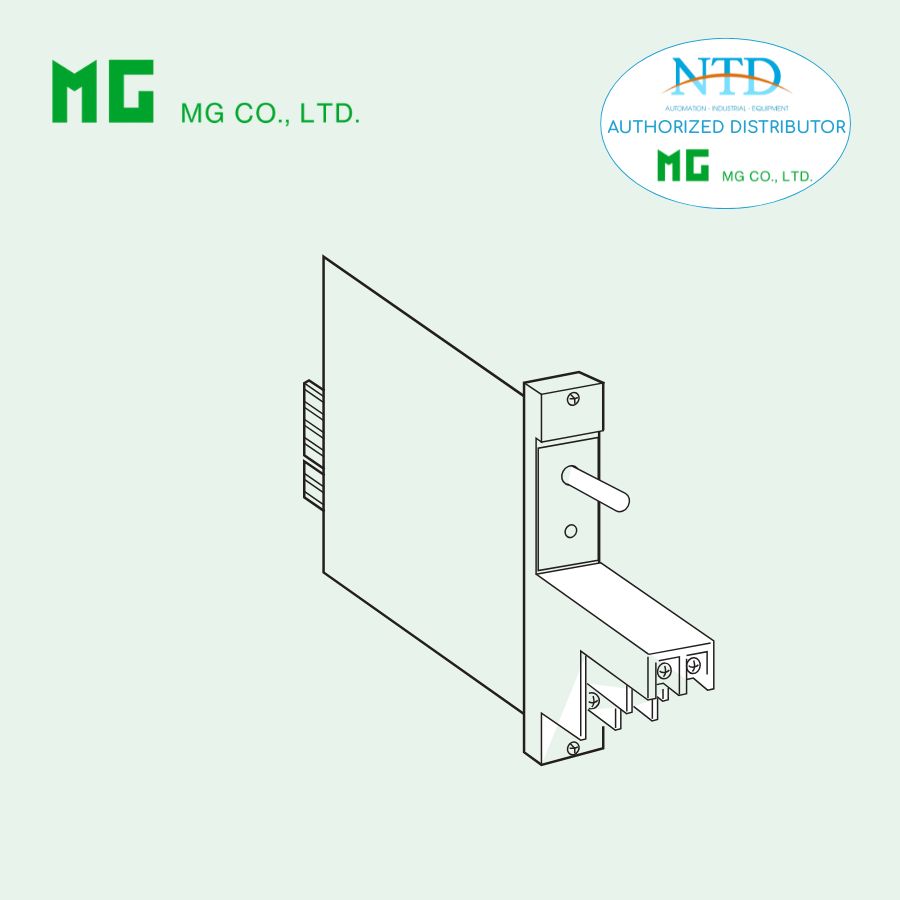

Đặc điểm nổi bật
- Khung rack tiêu chuẩn dùng cho dòng relay card I/O của hệ thống DCS.
- Hỗ trợ tối đa 16 kênh input/output, giúp mở rộng hệ thống linh hoạt.
- Thiết kế dạng rack 19 inch, phù hợp với tiêu chuẩn tủ điều khiển công nghiệp.
- Kết nối trực tiếp với hệ thống DCS thông qua connector chuyên dụng.
- Tích hợp đầu vào nguồn và đầu ra cảnh báo cho toàn bộ 16 kênh.
- Cấu trúc kim loại chắc chắn, độ bền cao, phù hợp với môi trường công nghiệp.
- Hai tùy chọn đầu nối DCS: Hitachi hoặc Yokogawa.
- Tùy chọn lắp đặt linh hoạt: lắp rack hoặc lắp bề mặt (surface mounting).
Thông số kỹ thuật
Thông tin chung
-
Model: 38N-B
-
Loại thiết bị: Standard Rack (Nest)
-
Dung lượng: tối đa 16 vị trí card
Tùy chọn cấu hình
Connector
-
H1: Connector cho hệ thống Hitachi DCS
-
Y1: Connector sử dụng cáp Yokogawa KS2
Tùy chọn lắp đặt
-
Blank: Lắp rack tiêu chuẩn
-
/W: Lắp đặt bề mặt (Surface mounting)
Kết cấu
-
Vật liệu: Tấm kim loại lắp ráp
-
Lớp phủ: Black Zn-Cr
-
Terminal: Đồng thau mạ niken
Kết nối
-
Power input:
-
M3.5 screw terminals
-
Torque: 0.8 N·m
-
Dùng chung cho toàn bộ 16 kênh
-
-
Alarm output:
-
M3.5 screw terminals
-
Dùng chung cho 16 kênh
-
-
DCS I/O:
-
Connector chuyên dụng
-
Nguồn cấp
-
24 V DC ±10 %
-
Ripple: tối đa 10 % p-p
Điều kiện hoạt động
-
Nhiệt độ hoạt động: −5 đến +55°C
-
Độ ẩm hoạt động: 30 – 90 %RH (không ngưng tụ)
Lắp đặt
-
Chuẩn rack: JIS hoặc EIA standard rack
-
Tùy chọn: Surface mounting
-
Khối lượng: khoảng 2.5 kg
Hiệu suất và cách điện
-
Điện trở cách điện: ≥ 100 MΩ (500 V DC)
Độ bền điện môi:
-
1000 V AC / 1 phút
(I/O connector → alarm output → power for voltage output → power supply → metal frame)
Ứng dụng thực tế
38N-B Standard Rack đóng vai trò quan trọng trong việc tổ chức và kết nối các relay card I/O của hệ thống DCS, giúp hệ thống điều khiển hoạt động ổn định và dễ bảo trì. Một số ứng dụng phổ biến:
- Lắp đặt và quản lý các relay card trong hệ thống DCS.
- Tích hợp các module I/O trong tủ điều khiển công nghiệp.
- Kết nối tín hiệu giữa hệ thống DCS và thiết bị hiện trường.
- Ứng dụng trong các nhà máy điện, dầu khí, hóa chất, xi măng và xử lý nước.
- Hệ thống tự động hóa trong dây chuyền sản xuất công nghiệp.
Nhờ khả năng chứa nhiều module, thiết kế chắc chắn và tương thích với nhiều hệ thống DCS, 38N-B là giải pháp lý tưởng giúp tối ưu hóa hệ thống điều khiển và nâng cao độ tin cậy trong vận hành công nghiệp.
