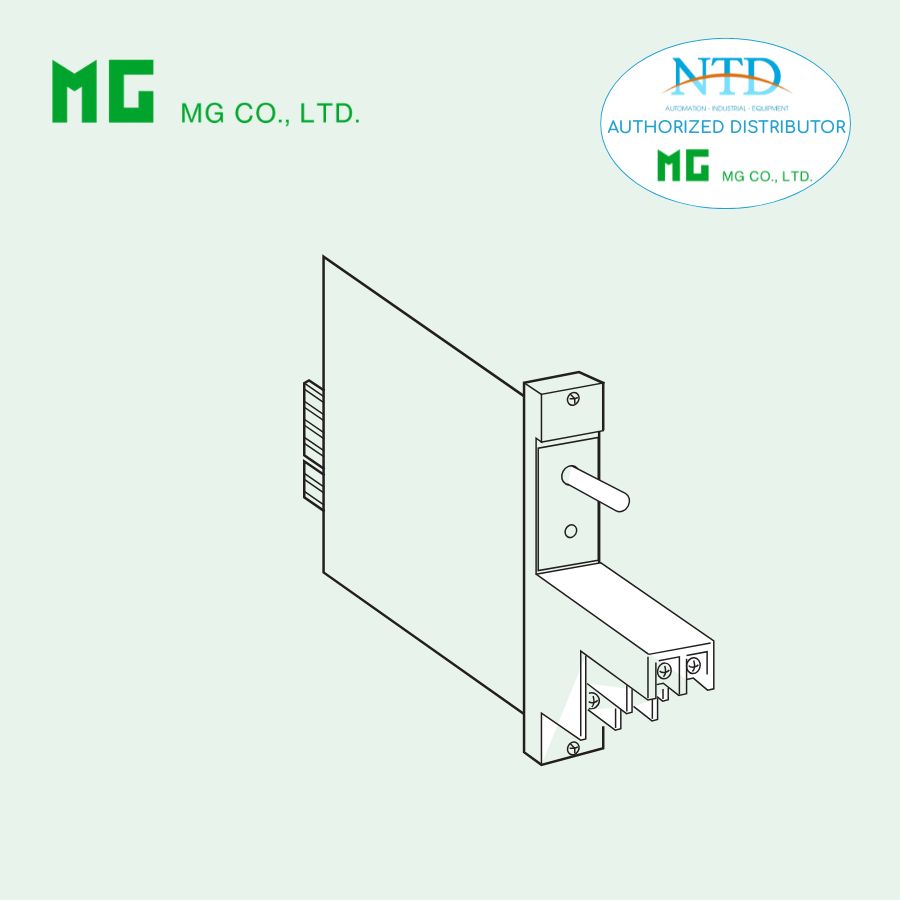

Thẻ relay I/O 38N2-3 MG (M-System)

38N2-3 là thẻ relay I/O điều khiển động cơ (Motor Drive I/O Relay Card) thuộc dòng DCS Input/Output Relay Card Series, được thiết kế để điều khiển và giám sát hoạt động của động cơ trong hệ thống DCS (Distributed Control System). Thiết bị tích hợp chức năng đầu vào và đầu ra trên cùng một card, giúp kết nối trực tiếp giữa hệ thống điều khiển và thiết bị hiện trường.

Card 38N2-3 cho phép nhận tín hiệu phản hồi từ động cơ hoặc thiết bị hiện trường, đồng thời xuất tín hiệu relay để điều khiển khởi động hoặc dừng động cơ. Thiết bị được trang bị công tắc ON/OFF đầu ra và hệ thống đèn LED hiển thị trạng thái, giúp kỹ thuật viên dễ dàng theo dõi và kiểm tra hoạt động của hệ thống.

Với khả năng chịu tải đầu ra lên đến 3A, cùng thiết kế rack-mounted tương thích với Standard Rack 38N-B, 38N2-3 là giải pháp hiệu quả cho các ứng dụng điều khiển động cơ trong hệ thống tự động hóa công nghiệp.

Đặc điểm nổi bật

• Tích hợp đầu vào và đầu ra trên cùng một card, giúp tối ưu không gian lắp đặt trong tủ điều khiển.
• Thiết kế chuyên dụng cho ứng dụng điều khiển động cơ (Motor Drive) trong hệ thống DCS.
• Hỗ trợ tín hiệu đầu vào dạng dry contact hoặc open collector từ thiết bị phản hồi.
• Đầu ra relay contact có khả năng chịu tải lên đến 3A, phù hợp cho nhiều thiết bị công nghiệp.
• Công tắc ON/OFF đầu ra, giúp kiểm tra hoặc vận hành thiết bị thuận tiện.
• Đèn LED hiển thị trạng thái hoạt động của động cơ và tín hiệu phản hồi, hỗ trợ giám sát trực quan.
• Cách ly tín hiệu giữa các khối chức năng, giúp tăng độ ổn định và an toàn cho hệ thống.
• Thiết kế rack-mounted, tương thích với Standard Rack 38N-B.

Thông số kỹ thuật

Thông tin chung

• Model: 38N2-3

• Loại thiết bị: Motor Drive I/O Relay Card

• Nguồn cấp: 24 V DC ±10 %

• Dòng tiêu thụ: khoảng 95 mA

• Ripple: tối đa 10 % p-p

Đầu vào

Feedback Input

• Loại tín hiệu: Dry contact hoặc open collector

• Điện áp phát hiện: 24 V DC, khoảng 35 mA

DCS Status Output

• Loại tín hiệu: Dry contact hoặc open collector

• Điện áp phát hiện: 24 V DC, khoảng 60 mA

Đầu ra

Motor Drive Output

• Loại: Relay contact

Định mức tải:

• 250 V AC @ 3 A (cos φ = 1)

• 30 V DC @ 3 A (tải thuần trở)

DCS Status Input

• Loại: Relay contact

• Định mức tải: 30 V DC @ 3 A

Tuổi thọ relay

• Cơ khí: 5 × 10⁷ lần đóng cắt

• Điện: 10⁵ lần đóng cắt (30 chu kỳ/phút)

Hiển thị trạng thái

• LED cam: sáng khi động cơ được khởi động

• LED đỏ: sáng khi tín hiệu phản hồi được kích hoạt

Kết nối

• Feedback input: M3.5 screw terminals (0.8 N·m)

• Motor drive output: M3.5 screw terminals

• DCS I/O: Card-edge connector

Điều kiện hoạt động

• Nhiệt độ hoạt động: −5 đến +55°C

• Độ ẩm hoạt động: 30 – 90 %RH (không ngưng tụ)

Lắp đặt

• Kiểu lắp: Standard Rack 38N-B

• Khối lượng: 150 g

Hiệu suất và cách điện

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

Độ bền điện môi:

• 1000 V AC / 1 phút
  (DCS output hoặc power hoặc feedback input → motor drive output → DCS input)

Ứng dụng thực tế

38N2-3 Motor Drive I/O Relay Card được sử dụng rộng rãi trong các hệ thống tự động hóa và điều khiển động cơ công nghiệp, đặc biệt trong các hệ thống DCS yêu cầu giám sát và điều khiển động cơ chính xác. Một số ứng dụng phổ biến:

• Điều khiển khởi động và dừng động cơ trong dây chuyền sản xuất.
• Nhận tín hiệu phản hồi từ thiết bị hoặc contactor động cơ để giám sát trạng thái hoạt động.
• Kết nối hệ thống DCS với bộ điều khiển động cơ hoặc contactor.
• Ứng dụng trong các nhà máy điện, dầu khí, xi măng, hóa chất và xử lý nước.
• Giám sát và điều khiển các thiết bị truyền động trong hệ thống tự động hóa công nghiệp.

Nhờ thiết kế chuyên dụng cho điều khiển động cơ, khả năng tích hợp input – output và độ tin cậy cao, 38N2-3giúp tối ưu hóa hệ thống điều khiển DCS và nâng cao hiệu quả vận hành của các thiết bị công nghiệp.
