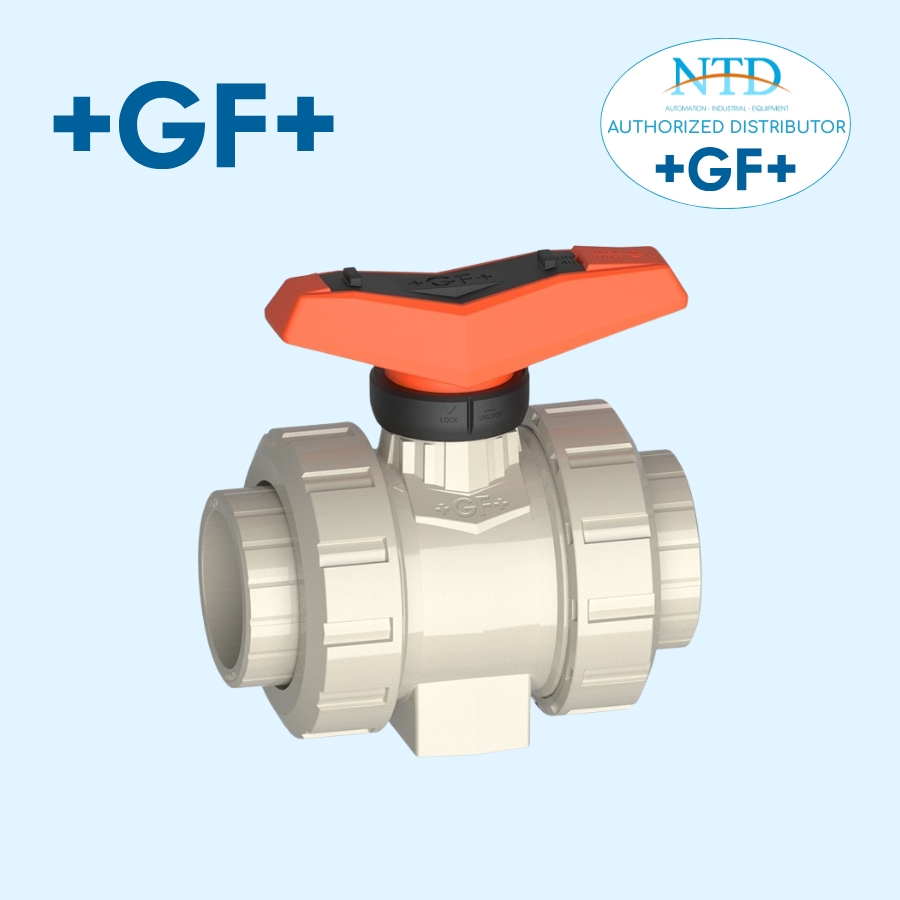

Van bi 546 Pro ABS/EPDM 3/8' DN10 169 546 021 GF

Liên hệ Còn hàng

Model: 546 Pro ABS/EPDM 3/8' DN10 (169546021)
Thương hiệu: GF
Xuất xứ: Thuỵ Sĩ
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ
✅ Tư vấn kỹ thuật, lắp đặt nhanh chóng

Thông tin sản phẩm

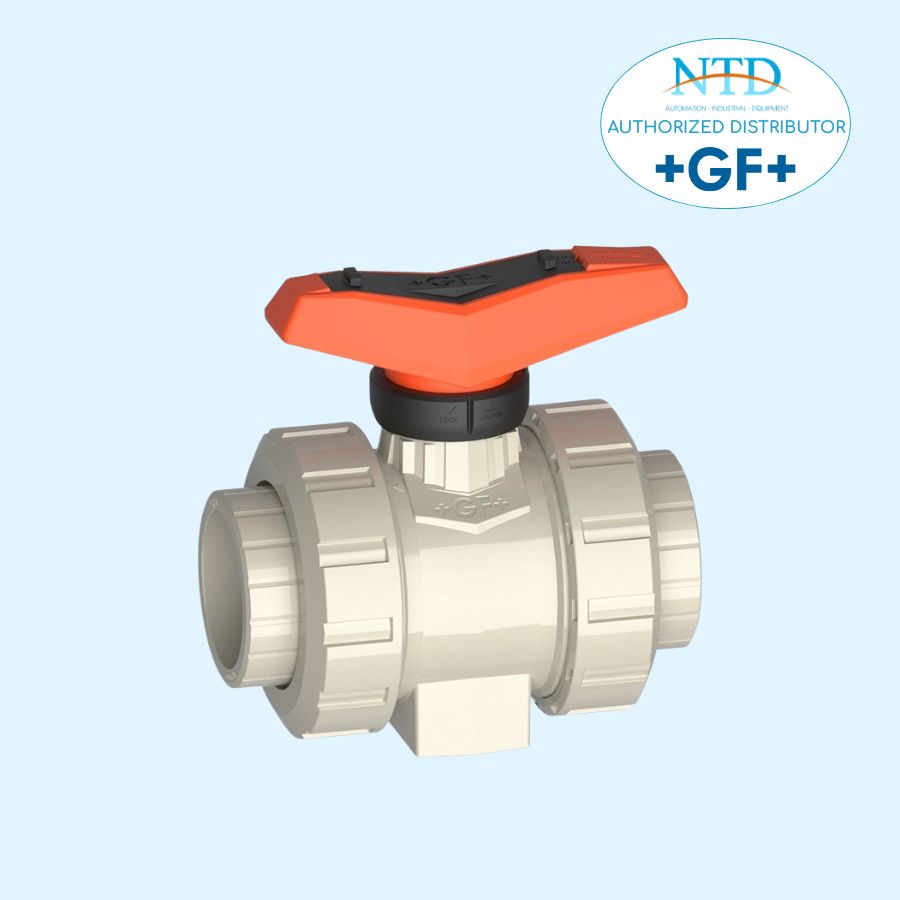

Van bi GF Type 546 Pro ABS/EPDM 3/8" DN10 (Mã: 169 546 021) là dòng van bi hiệu suất cao thuộc thế hệ 546 Pro mới nhất của GF Piping Systems. Van được thiết kế với đầu nối ren trong ABS ISO Rp, phù hợp cho các hệ thống đường ống áp suất trung bình, môi trường ăn mòn nhẹ, nước sạch và hóa chất loãng.

Sản phẩm được trang bị tay gạt có thể khóa, ghế bi PTFE, cùng chốt gắn thép không gỉ giúp tăng độ bền và đảm bảo vận hành ổn định. Ngoài ra, kích thước lắp đặt (z-dimension) và cấu trúc van vẫn tương thích với van Type 546 thế hệ đầu, thuận tiện cho thay thế và mở rộng hệ thống.

Van có thể được tùy chọn thêm các mô-đun như cảm biến phản hồi vị trí, tay gạt hồi lò xo hoặc lắp bộ truyền động khí nén/điện của GF, đáp ứng đa dạng nhu cầu thực tế.

Tính năng nổi bật

Tay gạt có thể khóa theo tiêu chuẩn
Ghế bi bằng PTFE
Tích hợp các chốt gắn bằng thép không gỉ
Kích thước Z, đầu van và đai ốc liên kết tương thích với van Type 546 (thế hệ thứ 1)
Mô-đun giao diện cho cảm biến phản hồi vị trí với đèn LED (PNP, NPN và NAMUR)
Tay gạt hồi lò xo thủ công “Dead man” (DN10–25)
Bộ truyền động khí nén hoặc điện của GF
Có thể cấu hình van theo yêu cầu riêng

Thông số kỹ thuật

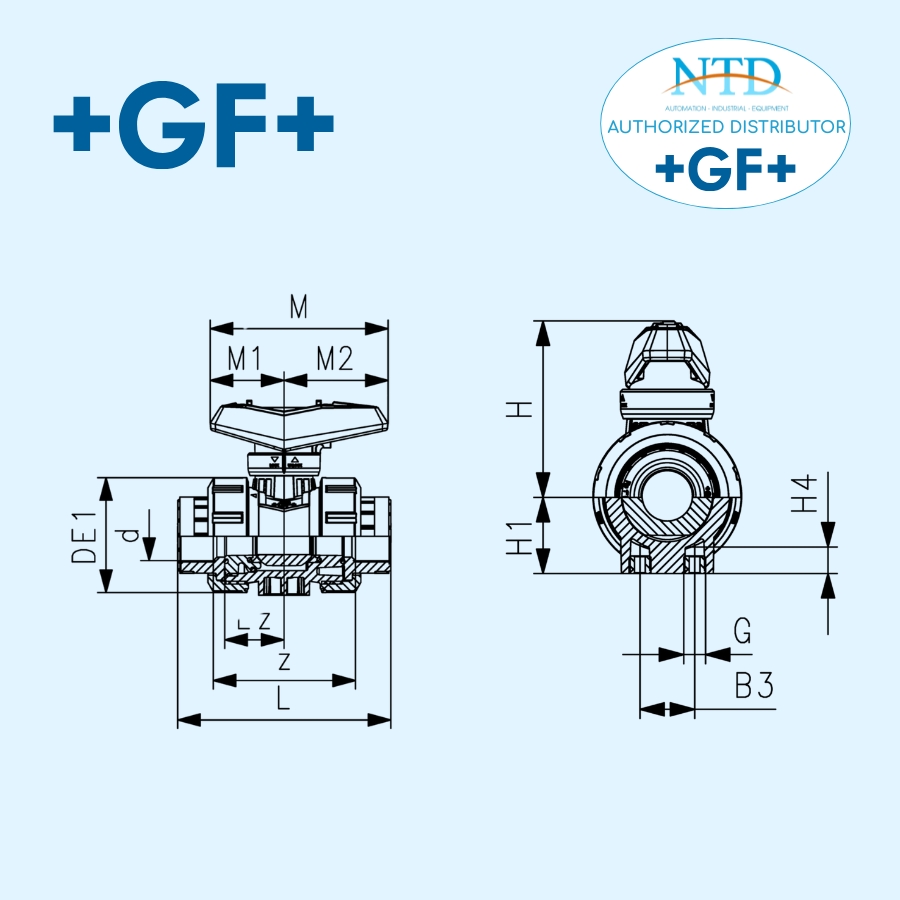

d (mm)	DN (mm)	Kích thước (inch)	PN (bar)	Lưu lượng kv (Δp=1 bar) (l/phút)	Mã EPDM	Trọng lượng (kg)	d (mm)	B3 (mm)	DE1 (mm)	G (mm)	H (mm)	H1 (mm)	H4 (mm)	L (mm)	Lz (mm)	M (mm)	M1 (mm)	M2 (mm)	z (mm)
16	10	3/8"	10	70	169 546 021	112	16	25	50	M6	60.5	27	12	95	28	82	35	47	69
20	15	1/2"	10	185	169 546 022	114	20	25	50	M6	60.5	27	12	100	28	82	35	47	67
25	20	3/4"	10	350	169 546 023	178	25	25	58	M6	74.0	30	12	114	33	106	44	62	78
32	25	1"	10	700	169 546 024	258	32	25	68	M6	80.0	36	12	127	36	106	44	62	85
40	32	1 1/4"	10	1000	169 546 025	457	40	45	84	M8	95.0	44	15	146	43	131	57	74	100
50	40	1 1/2"	10	1600	169 546 026	642	50	45	97	M8	101.5	51	15	152	45	131	57	74	106
63	50	2"	10	3100	169 546 027	1.175	63	45	124	M8	116.5	64	15	177	51	152	66	86	121
