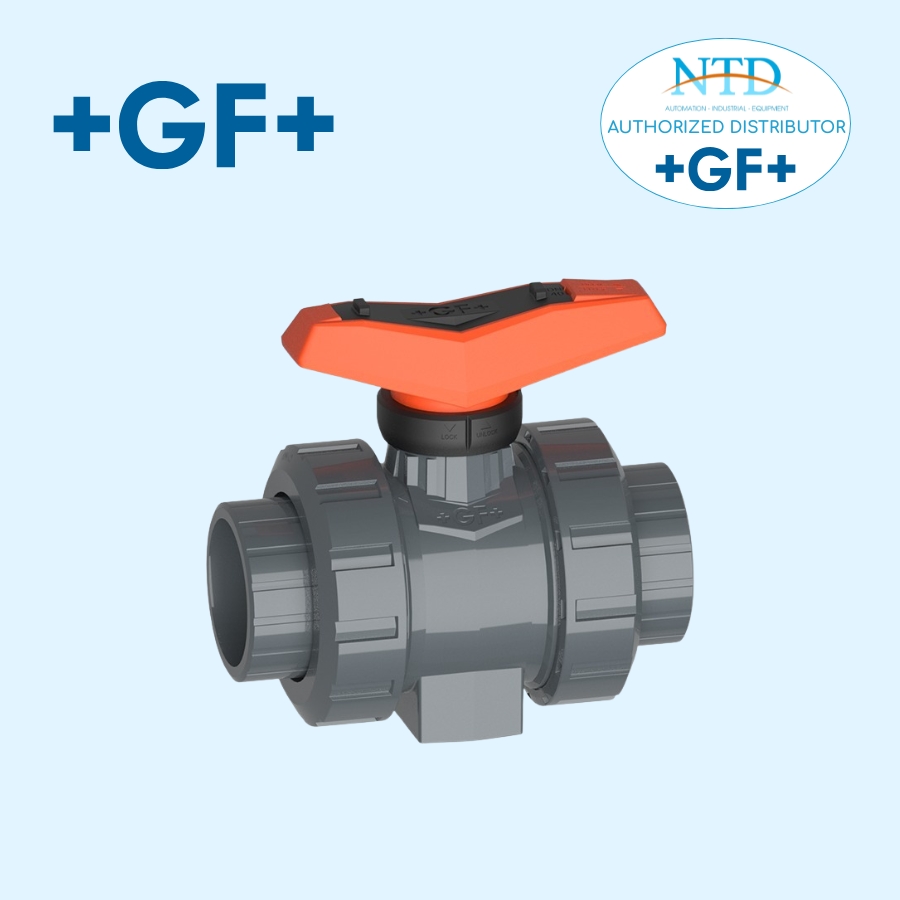

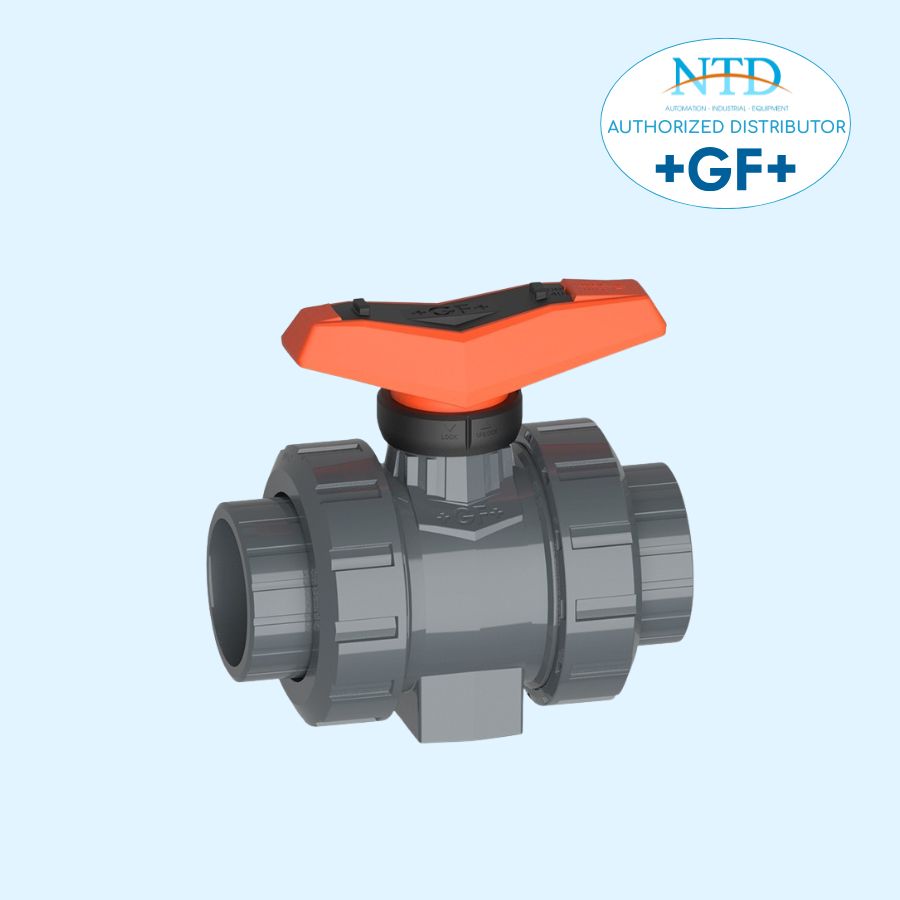

Van bi 546 pro PVC-U/EPDM 1/2' DN15 161546062 GF

Liên hệ Còn hàng

Model: 546 pro PVC-U/EPDM 1/2' DN15 (161546062)
Thương hiệu: GF
Xuất xứ: Thuỵ Sĩ
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ
✅ Tư vấn kỹ thuật, lắp đặt nhanh chóng

Thông tin sản phẩm

Van bi 546 pro EPDM 1/2' DN15 GF với kiểu đầu nối dán keo (solvent cement) PVC-U theo tiêu chuẩn ISO. Thiết bị còn được Tích hợp các chốt gắn (mounting inserts) bằng thép không gỉ, giúp hoạt động bền bỉ trong những môi trường khắc nghiệt.

Tính năng nổi bật

Tay gạt có thể khóa được (lockable lever) theo tiêu chuẩn
Ghế bi bằng PTFE
Kích thước z, đầu van và đai union tương thích với van Type 546 (thế hệ đầu tiên)
Mô-đun giao diện cho cảm biến phản hồi vị trí, có LED (PNP, NPN và NAMUR)
Tay gạt trả về bằng lò xo thủ công kiểu “Dead man” (DN10-25)
Bộ truyền động khí nén hoặc điện của GF
Có thể cấu hình van theo yêu cầu

Thông số kỹ thuật

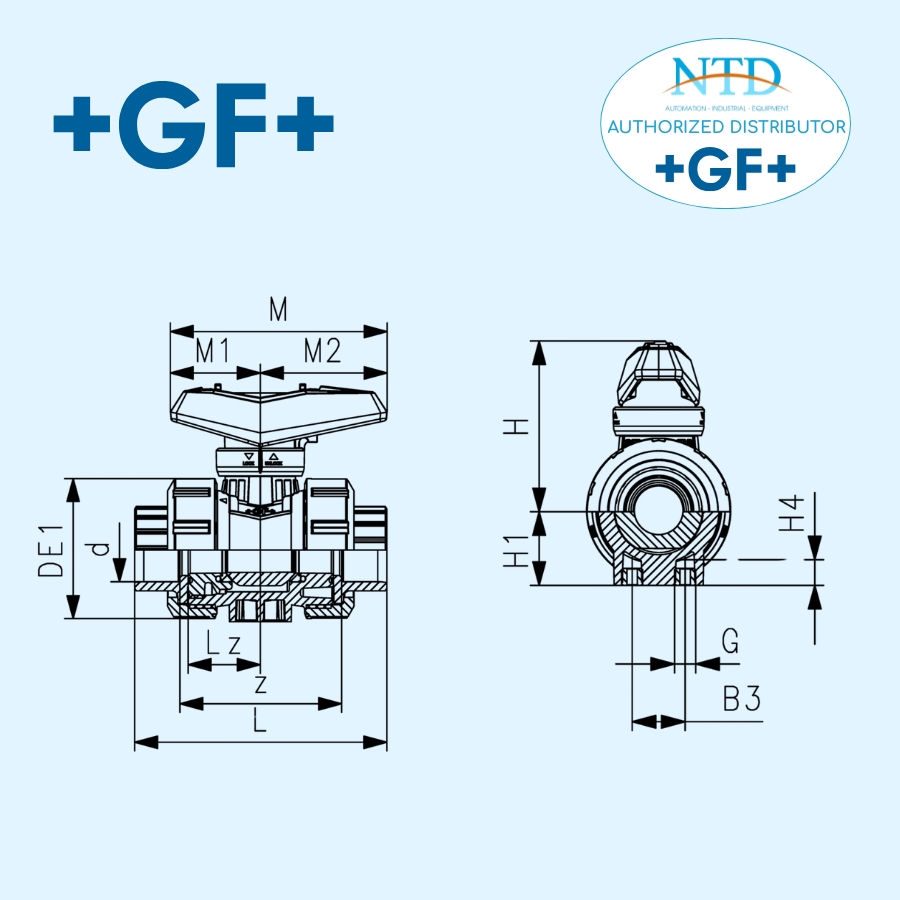

d (mm)	DN (mm)	Size (inch)	PN (bar)	kv-value (Δp=1 bar) (l/min)	EPDM Code	SP Weight (kg)	B3 (mm)	DE1 (mm)	G	H (mm)	H1 (mm)	H4 (mm)	L (mm)	Lz (mm)	M (mm)	M1 (mm)	M2 (mm)	z (mm)
16	10	⅜	16	70	161 546 061	153	25	50	M6	60.5	27	12	92	28	82	35	47	64
20	15	½	16	185	161 546 062	156	25	50	M6	60.5	27	12	95	28	82	35	47	64
25	20	¾	16	350	161 546 063	240	25	58	M6	74.0	30	12	110	33	106	44	62	72
32	25	1	16	700	161 546 064	343	25	68	M6	80.0	36	12	123	36	106	44	62	79
40	32	1¼	16	1.000	161 546 065	610	45	84	M8	95.0	44	15	146	43	131	57	74	94
50	40	1½	16	1.600	161 546 066	838	45	97	M8	101.5	51	15	157	45	131	57	74	95
63	50	2	16	3100	161 546 067	1.537	45	124	M8	116.5	64	15	183	51	152	66	86	107
75	65	2½	16	5000	161 546 068	4.343	70	166	M8	169.0	85	15	233	68	270	64	205	144
90	80	3	16	7000	161 546 069	6.184	70	200	M8	180.0	105	15	254	71	270	64	205	151
110	100	4	16	11.000	161 546 070	8.642	120	238	M12	194.0	123
d (mm)	DN (mm)	Size (inch)	PN (bar)	kv-value (Δp=1 bar) (l/min)	FKM Code	SP Weight (kg)	B3 (mm)	DE1 (mm)	G	H (mm)	H1 (mm)	H4 (mm)	L (mm)	Lz (mm)	M (mm)	M1 (mm)	M2 (mm)	z (mm)
16	10	⅜	16	70	161 546 071	156	25	50	M6	60.5	27	12	92	28	82	35	47	64
20	15	½	16	185	161 546 072	158	25	50	M6	60.5	27	12	95	28	82	35	47	64
25	20	¾	16	350	161 546 073	242	25	58	M6	74.0	30	12	110	33	106	44	62	72
32	25	1	16	700	161 546 074	345	25	68	M6	80.0	36	12	123	36	106	44	62	79
40	32	1¼	16	1.000	161 546 075	615	45	84	M8	95.0	44	15	146	43	131	57	74	94
50	40	1½	16	1.600	161 546 076	844	45	97	M8	101.5	51	15	157	45	131	57	74	95
63	50	2	16	3100	161 546 077	1.552	45	124	M8	116.5	64	15	183	51	152	66	86	107
75	65	2½	16	5000	161 546 078	3.563	70	166	M8	169.0	85	15	233	68	270	64	205	144
90	80	3	16	7000	161 546 079	5.376	70	200	M8	180.0	105	15	254	71	270	64	205	151
110	100	4	16	11.000	161 546 080	11.600	120	238	M12	194.0	123	22	301	82	326	71	205	174

Ứng dụng phổ biến

Van bi 546 Pro PVC-U EPDM của GF là lựa chọn tối ưu cho nhiều hệ thống dẫn chất lỏng nhờ khả năng chống ăn mòn, vận hành ổn định và độ bền cao. Sản phẩm được sử dụng rộng rãi trong:

Hệ thống cấp nước & xử lý nước
Ngành hóa chất nhẹ
Hồ bơi, nuôi trồng thủy sản
Công nghiệp thực phẩm, đồ uống
Công trình dân dụng & HVAC
Ứng dụng có môi trường ăn mòn nhẹ

Các dòng sản phẩm đang có sẵn tại NTD Automation

EPDM Code	FKM Code
161 546 061	161 546 071
161 546 062	161 546 072
161 546 063	161 546 073
161 546 064	161 546 074
161 546 065	161 546 075
161 546 066	161 546 076
161 546 067	161 546 077
161 546 068	161 546 078
161 546 069	161 546 079
161 546 070	161 546 080
