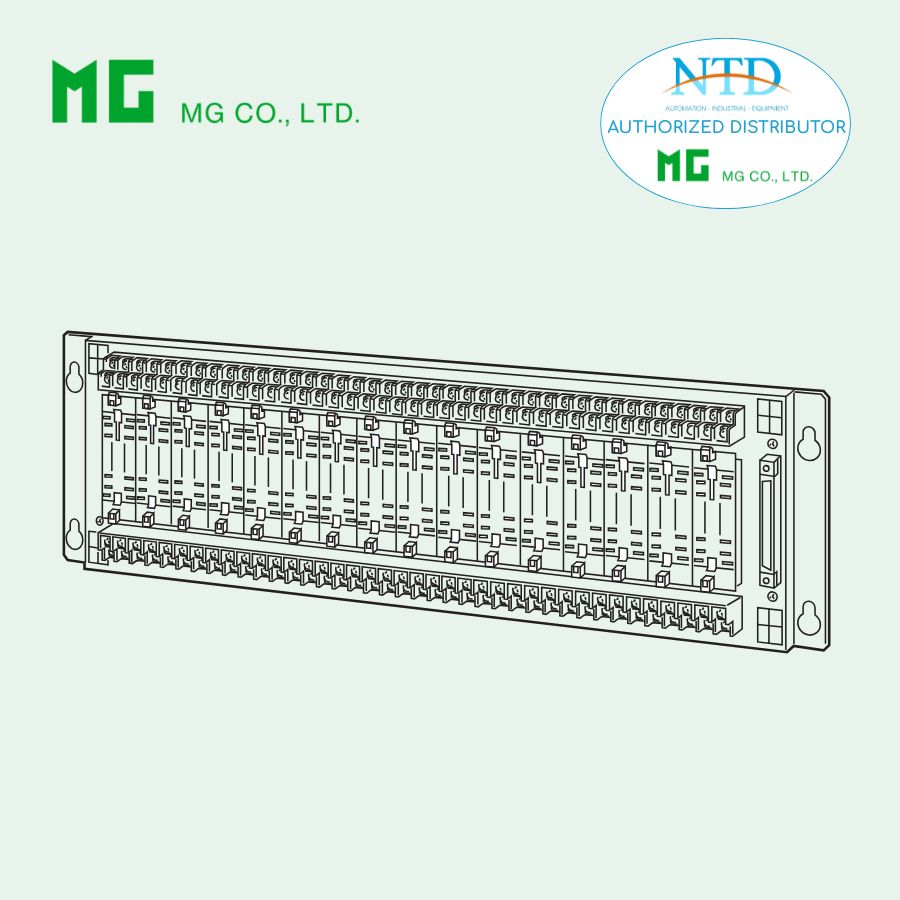

Đế lắp đặt 5BX MG (M-System)

5BX là đế lắp đặt (Installation Base) thuộc dòng Dual Channel Input/Output Isolators 5-UNIT, được thiết kế nhằm tối ưu hóa việc đấu nối và lắp đặt các module 5VS trong tủ điện công nghiệp.

Thiết bị giúp giảm thiểu thời gian đi dây, tăng mật độ lắp đặt và nâng cao tính gọn gàng, chuyên nghiệp cho hệ thống, đặc biệt phù hợp với các dự án yêu cầu số lượng tín hiệu lớn.

Đặc điểm nổi bật

• Tối ưu hóa đấu nối – tiết kiệm thời gian lắp đặt
  Giảm đáng kể công việc đi dây riêng lẻ cho từng module 5VS.

• Thiết kế mật độ cao (High-density mounting)
  Hỗ trợ lắp đặt lên đến 16 module trên cùng một đế.

• Tích hợp 16 ngõ ra qua connector 40-pin
  Giúp kết nối nhanh chóng, đồng bộ và giảm sai sót khi đấu nối.

• Phân phối nguồn tập trung (Power distribution)
  Cấp nguồn đồng thời cho nhiều loop, giúp đơn giản hóa hệ thống điện.

• Có terminal giám sát riêng
  Dễ dàng kiểm tra, đo lường và bảo trì hệ thống.

• In sẵn sơ đồ đấu dây trên thiết bị
  Hỗ trợ kỹ thuật viên thao tác nhanh và chính xác hơn.

Thông số kỹ thuật chính

Cấu hình chung

• Số vị trí lắp module: 16 vị trí

• Chức năng: Output connector & phân phối nguồn

Kết nối

• Input & nguồn: Terminal vít M3.5

• Output: Terminal vít M3.5 + connector 40-pin

• Vật liệu terminal: Thép mạ nickel

Tín hiệu

• Input: Điện áp DC (có thể dùng điện trở shunt cho dòng)

• Output: Điện áp DC

• Nguồn cấp: 24 V DC (±10%), cấp cho 16 loop

Điều kiện vận hành

• Nhiệt độ: -5 đến +60°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Lắp đặt

• Kiểu lắp: Gắn bề mặt (surface mounting)

• Trọng lượng: ~1.8 kg

Độ an toàn

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

• Độ bền điện môi: 1000 V AC / 1 phút

Ứng dụng phổ biến

• Tủ điều khiển công nghiệp (control panel)
• Hệ thống DCS / PLC cần xử lý nhiều tín hiệu I/O
• Nhà máy sản xuất quy mô lớn (điện, nước, hóa chất, thực phẩm…)
• Dự án cần tối ưu không gian và thời gian thi công tủ điện
• Hệ thống sử dụng nhiều module cách ly tín hiệu 5VS
