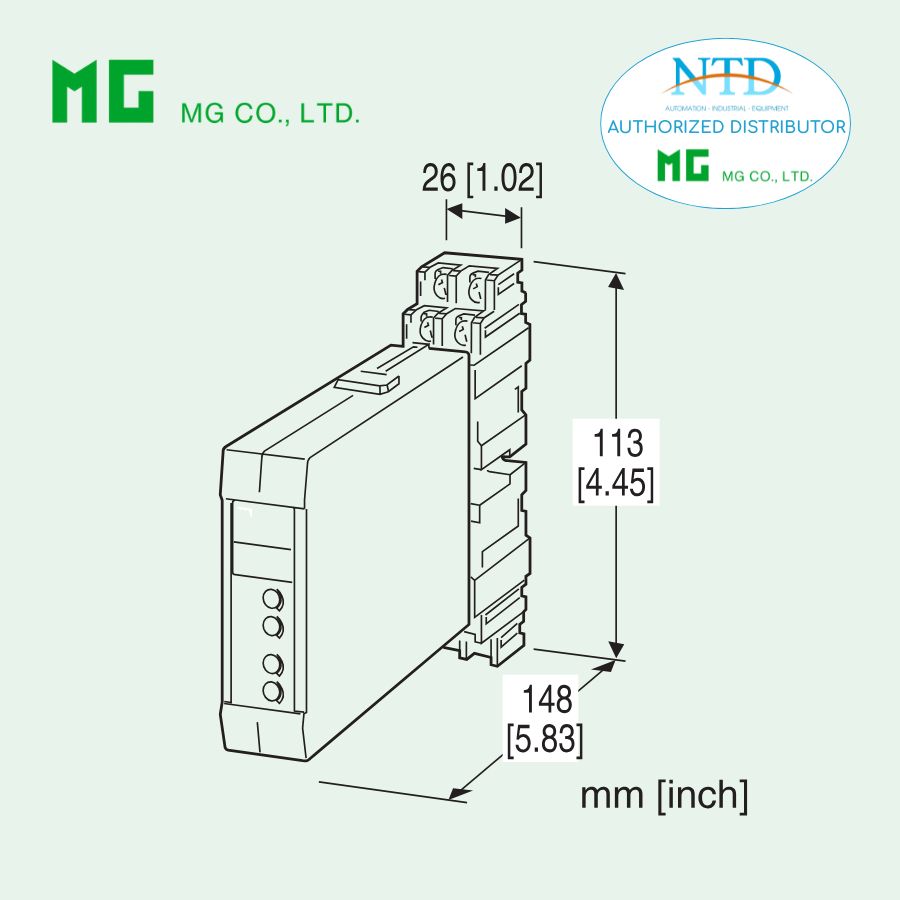

Bộ cách ly tín hiệu 2 kênh 5VS MG (M-System)

5VS là bộ cách ly tín hiệu 2 kênh (Dual Channel Isolator) thuộc dòng 5-UNIT, được thiết kế để tiếp nhận nhiều loại tín hiệu quá trình (process signals) và chuyển đổi về chuẩn 1–5 V DC, đồng thời đảm bảo cách ly điện an toàn giữa các kênh và hệ thống.

Với thiết kế 2 kênh trên cùng một module, 5VS giúp tiết kiệm không gian lắp đặt, tối ưu chi phí và nâng cao hiệu quả xử lý tín hiệu trong các hệ thống điều khiển công nghiệp.

Đặc điểm nổi bật

• Cách ly tín hiệu an toàn, chống nhiễu hiệu quả
  Cách ly giữa input – output – nguồn và giữa 2 kênh, đảm bảo độ ổn định cao.

• Hỗ trợ đa dạng tín hiệu đầu vào
  Nhận cả tín hiệu tiêu chuẩn và phi tiêu chuẩn (mV, V…).

• Thiết kế 2 kênh trên 1 module
  Giúp tiết kiệm không gian tủ điện và giảm chi phí đầu tư.

• Chuẩn hóa tín hiệu đầu ra 1–5 V DC
  Dễ dàng tích hợp với PLC, DCS hoặc các hệ thống giám sát.

• Hiệu suất cao – độ chính xác tốt
  Độ chính xác lên đến ±0.1%, đáp ứng yêu cầu hệ thống công nghiệp.

• Dễ dàng hiệu chỉnh
  Cho phép điều chỉnh Zero và Span trực tiếp trên thiết bị.

• Thiết kế plug-in tiện lợi
  Dễ dàng lắp đặt, thay thế và bảo trì.

Thông số kỹ thuật chính

Ngõ vào

• Điện áp DC: 0 – 300 V DC

• Các dải phổ biến:

  • 0 – 10 mV

  • 0 – 100 mV

  • 0 – 1 V

  • 0 – 5 V

  • 0 – 10 V

  • 1 – 5 V

• Trở kháng đầu vào:

  • ≥ 10 kΩ đến ≥ 1 MΩ (tùy dải)

Ngõ ra

• Điện áp: 1 – 5 V DC

• Tải: ≥ 10 kΩ

Nguồn cấp

• 24 V DC (±10%)

Hiệu năng

• Độ chính xác: ±0.1%

• Thời gian đáp ứng: ≤ 0.5 giây

• Hệ số nhiệt: ±0.015%/°C

Cách ly

• Input ↔ Output ↔ Power

• Kênh 1 ↔ Kênh 2

Điều kiện vận hành

• Nhiệt độ: -5 đến +60°C

• Độ ẩm: 30 – 90% RH

Lắp đặt

• Gắn DIN rail hoặc surface

• Tương thích rack BX-16H

• Trọng lượng: ~200 g

Ứng dụng phổ biến

• Hệ thống PLC / DCS / SCADA
• Nhà máy công nghiệp (điện, nước, hóa chất, thực phẩm…)
• Xử lý và chuẩn hóa tín hiệu cảm biến
• Giảm nhiễu, chống vòng lặp mass (ground loop)
• Các hệ thống yêu cầu cách ly tín hiệu đa kênh
