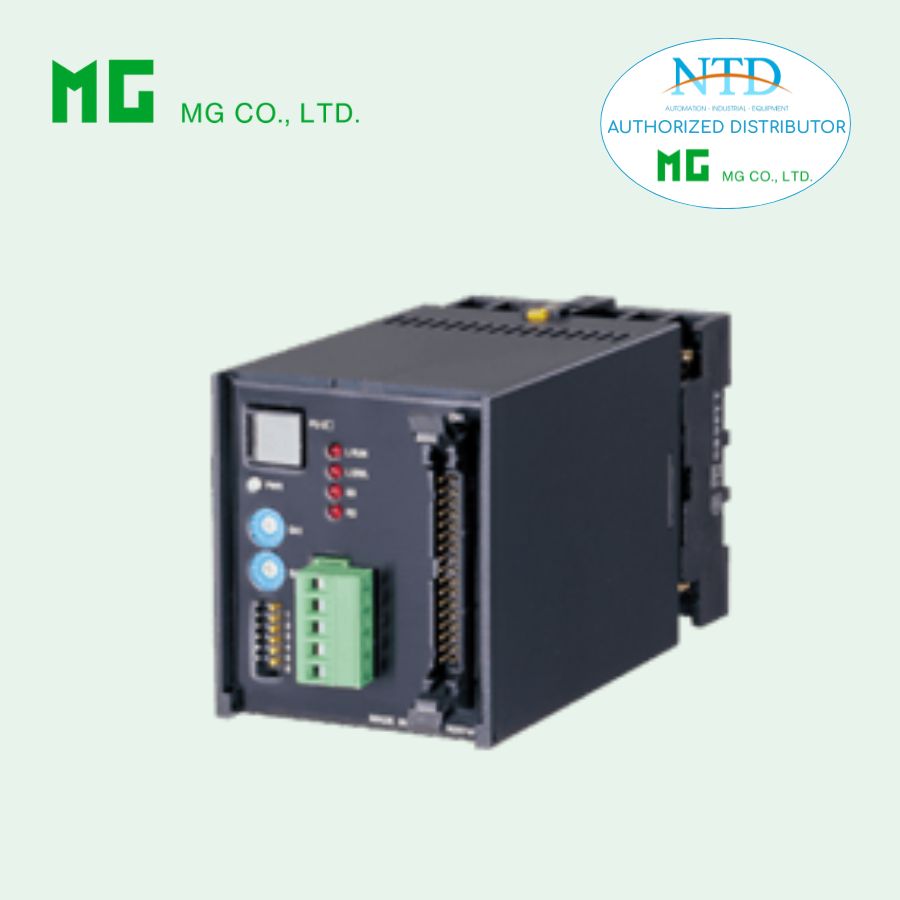

MÔ-ĐUN ANALOG I/O CC-Link 60C CỦA MG (M-SYSTEM)

60C – MÔ-ĐUN ANALOG I/O CC-Link – MG (M-SYSTEM)

Mô tả

60C là mô-đun Analog I/O thuộc dòng 60-UNIT Series Field Network Modules của MG (M-System).

👉 Dùng để kết nối tín hiệu analog từ/đến các module 10-RACK hoặc 18-RACK với mạng CC-Link
👉 Giúp giảm dây nối I/O trong tủ điều khiển
👉 Phù hợp cho hệ thống tự động hóa phân tán sử dụng CC-Link

Thông số kỹ thuật chính

1. Chức năng

• Giao tiếp giữa:

  • Module I/O analog (10-RACK / 18-RACK)

  • Mạng truyền thông CC-Link

• Hỗ trợ cả:

  • Analog Input

  • Analog Output

• Hoạt động như Remote Device Station trong CC-Link

2. Cấu hình model

Model: 60C-[Số kênh][I/O]-[Nguồn][Option]

Ví dụ: 60C-16 1-K/Q

• Số kênh:

  • 04: 4 kênh

  • 08: 8 kênh

  • 16: 16 kênh

• Loại I/O:

  • 1: Input

  • 2: Output

• Nguồn:

  • K: 85–132 VAC

  • R: 24 VDC

• Option:

  • /C01: phủ silicone

  • /C02: phủ polyurethane

  • /C03: phủ cao su

  • /S01: terminal inox

3. Truyền thông CC-Link

• Chuẩn: CC-Link Version 1.10

• Loại trạm: Remote Device Station

• Số trạm:

  • 4 kênh → 1 station

  • 8 kênh → 2 station

  • 16 kênh → 4 station

• Địa chỉ trạm: 1 – 64 (rotary switch)

• Tốc độ truyền:

  • 156 kbps (mặc định)

  • 625 kbps

  • 2.5 Mbps

  • 5 Mbps

  • 10 Mbps

• I/O remote (RX/RY): cố định 32 điểm

4. Chỉ thị trạng thái

• Power LED (xanh)

• L RUN (đỏ – hoạt động bình thường)

• L ERR (đỏ – lỗi)

• SD (truyền dữ liệu)

• RD (nhận dữ liệu)

5. Ngõ vào Analog (Input)

• Dải tín hiệu: 1 – 5 V DC

• Điện trở đầu vào: ≥ 1 MΩ

• Yêu cầu:

  • Phải dùng module cách ly (isolated)

  • Không dùng loại không cách ly (10BW, 18BW)

Chuyển đổi A/D:

• 0 – 100% → 0 – 10000 (hex: 0000 – 2710)

• -15% → 0% → dạng số âm (2’s complement)

• Dải tổng: -1500 đến +11500

6. Ngõ ra Analog (Output)

• Dải tín hiệu: 1 – 5 V DC

• Tải tối thiểu: 20 kΩ

• Khi mất truyền thông: giữ giá trị cuối

Chuyển đổi D/A:

• 0 – 100% → 0 – 10000

• Hỗ trợ dải mở rộng: -15% đến +115%

⚠️ Yêu cầu:

• Output phải qua signal conditioner cách ly

7. Kết nối & phần cứng

• Kiểu module: Plug-in

• CC-Link: terminal dạng Euro

• I/O: connector 34-pin (Omron XG4A)

• Nguồn: terminal vít M3.5

• Vật liệu vỏ: nhựa chống cháy

8. Nguồn & tiêu thụ

• AC: ~4 VA

• DC: ~4 W (160 mA @24V)

9. Môi trường hoạt động

• Nhiệt độ: -5 ~ +55°C

• Độ ẩm: 30 – 90% RH

• Môi trường: không ăn mòn, ít bụi

• Lắp đặt:

  • DIN rail

  • Gắn panel

• Khối lượng: ~450 g

10. Hiệu năng

• Độ chính xác A/D: ±0.1%

• Độ chính xác D/A: ±0.1%

• Hệ số nhiệt: ±0.015%/°C

• Thời gian chịu mất điện (AC): ≤ 10 ms

11. Cách ly & an toàn

• Điện trở cách điện: ≥ 100 MΩ (500 VDC)

• Chịu điện áp:

  • 1500 VAC (I/O ↔ CC-Link ↔ nguồn)

  • 2000 VAC (so với FG1)

12. Tiêu chuẩn

• CC-Link Version 1.10

• EMC công nghiệp

• RoHS

Ứng dụng

• Hệ thống Remote I/O qua CC-Link

• Kết nối analog cho:

  • PLC Mitsubishi

  • Hệ thống điều khiển phân tán

• Tủ điều khiển cần giảm dây tín hiệu analog

• Hệ thống giám sát & thu thập dữ liệu

Ưu điểm nổi bật

• Tích hợp trực tiếp với mạng CC-Link

• Giảm đáng kể dây nối I/O

• Hỗ trợ nhiều kênh (4 / 8 / 16)

• Độ chính xác cao (±0.1%)

• Dễ cấu hình bằng switch

Lưu ý quan trọng

⚠️ Chỉ dùng với module analog cách ly
⚠️ Output cần bộ cách ly tín hiệu ngoài
⚠️ Giới hạn khoảng cách theo chuẩn CC-Link
⚠️ Phải chọn đúng tốc độ truyền & cáp

Gợi ý hệ thống

• PLC Mitsubishi + mạng CC-Link

• Module 60C (Remote Analog I/O)

• Rack I/O 10-RACK / 18-RACK

• Cảm biến analog (4–20mA / 1–5V qua conditioner)

👉 Phù hợp cho hệ thống thu thập và điều khiển analog trong nhà máy sử dụng CC-Link
