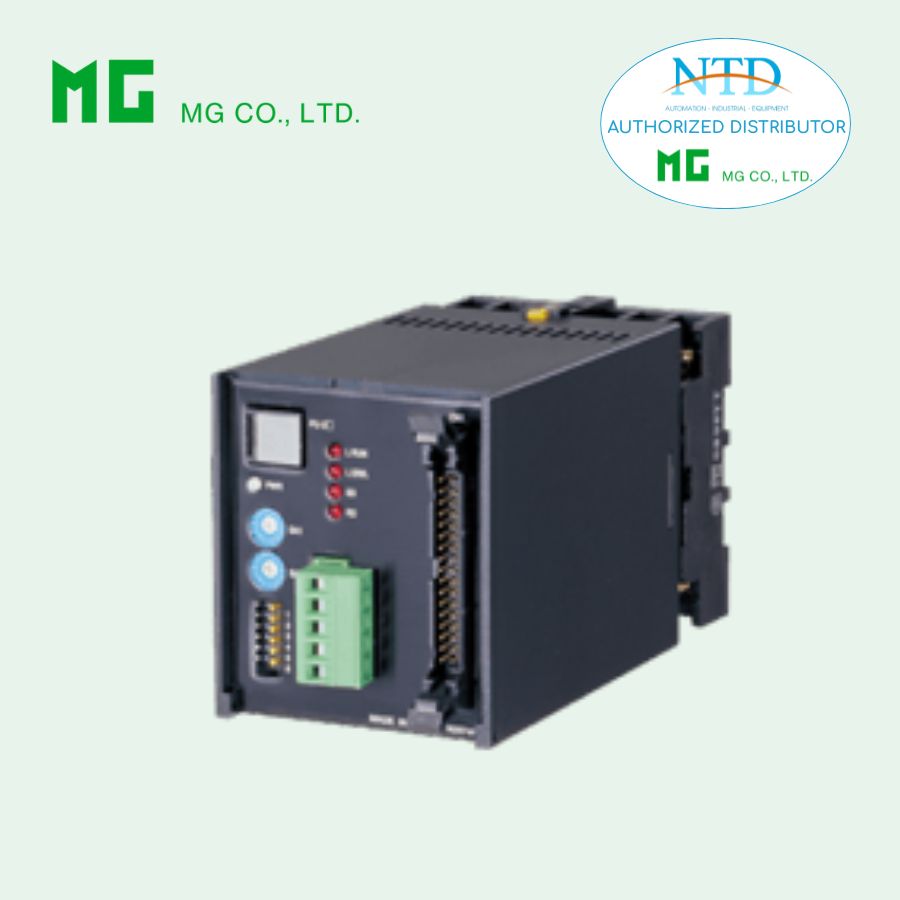

MÔ-ĐUN ANALOG I/O DeviceNet 60D CỦA MG (M-SYSTEM)

60D – MÔ-ĐUN ANALOG I/O DeviceNet – MG (M-SYSTEM)

Mô tả

60D là mô-đun Analog I/O thuộc dòng 60-UNIT Series Field Network Modules của MG (M-System).

👉 Dùng để kết nối tín hiệu analog từ/đến các module 10-RACK hoặc 18-RACK với mạng DeviceNet
👉 Giúp giảm dây tín hiệu và nguồn trong tủ điều khiển
👉 Phù hợp cho hệ thống tự động hóa sử dụng mạng DeviceNet

Thông số kỹ thuật chính

1. Chức năng

• Giao tiếp giữa:

  • Module I/O analog (10-RACK / 18-RACK)

  • Mạng truyền thông DeviceNet

• Hỗ trợ:

  • Analog Input

  • Analog Output

• Hoạt động như node DeviceNet

2. Cấu hình model

Model: 60D-[Số kênh][I/O]-[Nguồn][Option]

Ví dụ: 60D-161-K/Q

• Số kênh:

  • 04: 4 kênh

  • 08: 8 kênh

  • 16: 16 kênh

• Loại I/O:

  • 1: Input

  • 2: Output

• Nguồn:

  • K: 85–132 VAC (không hỗ trợ CE)

  • R: 24 VDC

• Option:

  • /C01: phủ silicone

  • /C02: phủ polyurethane

  • /C03: phủ cao su

  • /S01: terminal inox

3. Truyền thông DeviceNet

• Cáp: chuẩn DeviceNet

• Địa chỉ node: 00 – 63 (DIP switch)

• Tốc độ truyền: thiết lập bằng DIP switch

• LED trạng thái:

  • MS (Module Status): xanh/đỏ

  • NS (Network Status): xanh/đỏ

4. Chỉ thị trạng thái

• Power LED (xanh)

• MS LED (trạng thái module)

• NS LED (trạng thái mạng)

5. Ngõ vào Analog (Input)

• Dải tín hiệu: 1 – 5 V DC

• Điện trở đầu vào: ≥ 1 MΩ

Yêu cầu:

• Phải dùng module cách ly (isolated)

• Không dùng loại không cách ly (10BW, 18BW)

Chuyển đổi A/D:

• Chuẩn:

  • 0 – 100% → 0 – 6000 (hex: 0000 – 1770)

• Dải mở rộng:

  • -15% → +115% → -900 → +6900

📌 Firmware ≥ 3.00:

• Có thể chuyển:

  • 0 – 100% → 0 – 10000

• Hỗ trợ giá trị âm dạng signed absolute

6. Ngõ ra Analog (Output)

• Dải tín hiệu: 1 – 5 V DC

• Tải tối thiểu: 20 kΩ

• Khi mất truyền thông: giữ giá trị cuối

Chuyển đổi D/A:

• 0 – 100% → 0 – 6000

• Dải mở rộng: -15% đến +115%

📌 Firmware ≥ 3.00:

• Có thể mở rộng 0 – 10000

⚠️ Yêu cầu:

• Output phải qua signal conditioner cách ly

7. Kết nối & phần cứng

• Kiểu module: Plug-in

• DeviceNet: terminal Euro

• I/O: connector 34-pin (Omron XG4A)

• Nguồn: terminal vít M3.5

• Vỏ: nhựa chống cháy

8. Nguồn & tiêu thụ

• AC: ~4 VA

• DC: ~4 W (160 mA @24V)

Nguồn cấp mạng:

• 11 – 25 V DC (qua bus DeviceNet)

• Dòng tiêu thụ mạng: ≤ 60 mA

9. Môi trường hoạt động

• Nhiệt độ: -5 ~ +55°C

• Độ ẩm: 30 – 90% RH

• Môi trường: không ăn mòn, ít bụi

Lắp đặt:

• DIN rail hoặc gắn panel

Khối lượng: ~450 g

10. Hiệu năng

• Độ chính xác A/D: ±0.1%

• Độ chính xác D/A: ±0.1%

• Hệ số nhiệt: ±0.015%/°C

• Chịu mất điện (AC): ≤ 10 ms

11. Cách ly & an toàn

• Điện trở cách điện: ≥ 100 MΩ (500 VDC)

• Chịu điện áp:

  • 1500 VAC (I/O ↔ DeviceNet ↔ nguồn)

  • 2000 VAC (so với FG1)

12. Tiêu chuẩn

• EMC:

  • EN 61000-6-4

  • EN 61000-6-2

• RoHS

Ứng dụng

• Hệ thống Remote Analog I/O qua DeviceNet

• Kết nối analog cho:

  • PLC Rockwell / Allen-Bradley

  • Hệ thống điều khiển công nghiệp

• Giảm dây tín hiệu trong tủ

• Hệ thống thu thập dữ liệu phân tán

Ưu điểm nổi bật

• Tích hợp trực tiếp DeviceNet

• Giảm wiring trong tủ điều khiển

• Hỗ trợ nhiều kênh (4 / 8 / 16)

• Độ chính xác cao (±0.1%)

• Hỗ trợ firmware nâng cao (mở rộng dải)

Lưu ý quan trọng

⚠️ Chỉ dùng với module analog cách ly
⚠️ Output cần bộ cách ly tín hiệu ngoài
⚠️ Nguồn AC không hỗ trợ CE
⚠️ Cần cấu hình đúng địa chỉ node & baud rate

Gợi ý hệ thống

• PLC (Rockwell / DeviceNet Master)

• Module 60D (Remote Analog I/O)

• Rack I/O 10-RACK / 18-RACK

• Cảm biến analog (qua signal conditioner)

👉 Phù hợp cho hệ thống điều khiển và thu thập dữ liệu analog qua mạng DeviceNet
